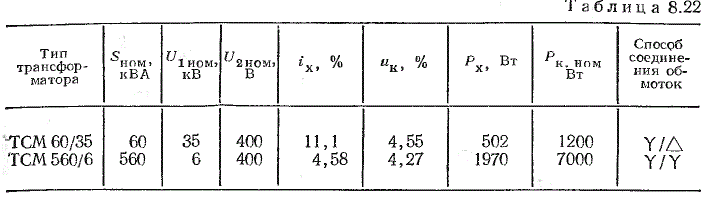

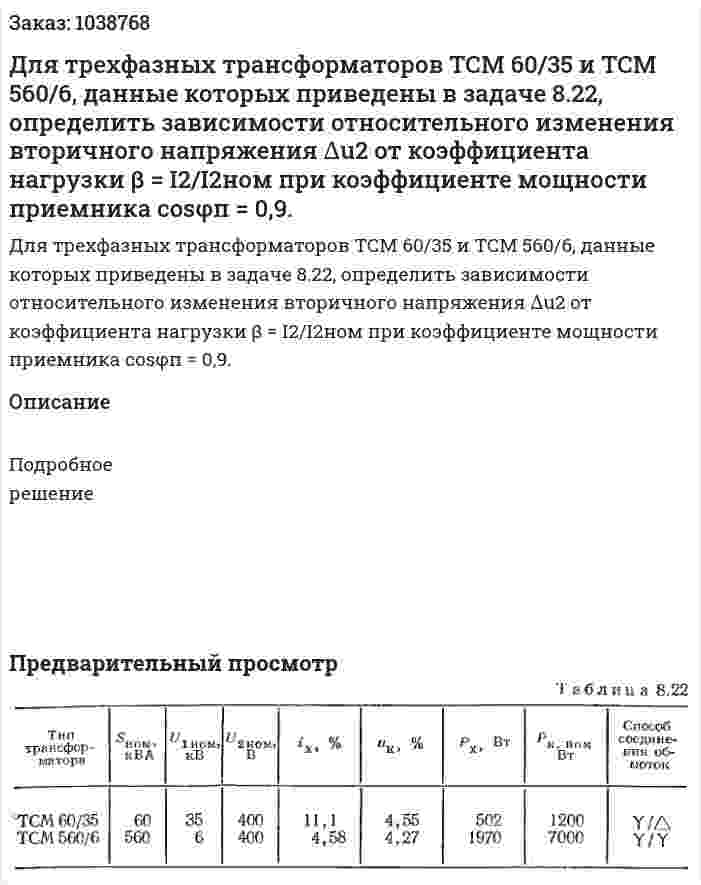

Для трехфазных трансформаторов ТСМ 60/35 и ТСМ 560/6, данные которых приведены в задаче 8.22, определить зависимости относительного изменения вторичного напряжения ∆u2 от коэффициента нагрузки β = I2/I2ном при коэффициенте мощности приемника cosφп = 0,9.
Для трехфазных трансформаторов ТСМ 60/35 и ТСМ 560/6, данные которых приведены в задаче 8.22, определить зависимости относительного изменения вторичного напряжения ∆u2 от коэффициента нагрузки β = I2/I2ном при коэффициенте мощности приемника cosφп = 0,9.
Описание
Подробное решение
- Для увеличения пропускной способности системы электропередачи, показанной на рис. 1.1, включается устройство продольной компенсации (см. рис. 5.1). Параметры элементов системы в относительных единицах: xd = 0.18, хт = 0.12, хЛ1 = 0.325, хупк = 0.2, хЛ2 = 0.325, хАТ = 0.14, Е = 1.2, U = 1. Требуется определить: 1. Изменение предельной передаваемой мощности системы электропередачи по условию статической устойчивости при включении УПК. 2. Степень компенсации индуктивного сопротивления линии электропередачи.
- Для удаления жирных пятен материю проглаживают горячим утюгом, подложив под нее лист бумаги. Почему жир при этом впитывается в бумагу, а не расходится по материи?
- Для узла «а» справедливо уравнение…
- Для узла «а» справедливо уравнение…
- Для узла «а» справедливо уравнение…
- Для узла «а» справедливо уравнение…
- Для узла "а" справедливо уравнение по первому закону Кирхгофа... -: R4I4 + R5I5 - R3I3 = Е4 -: I1 + I3 + I4 = 0 -: I1 - I3 + I4 = 0 -: I1 - I3 - I4 = 0
- Для трехфазной электрической цепи переменного тока начертить схему цепи и определить: - фазное напряжение; - фазные токи. Построить векторную диаграмму токов и напряжений. По векторной диаграмме определить ток в нулевом проводе Дано: Uл = 380 В, Ra = 12 Ом, Xc = 16 Ом, Rb = 10 Ом, XL = 20 Ом
- Для трехфазной электрической цепи переменного тока начертить схему цепи и определить: - фазное напряжение; - фазные токи. Построить векторную диаграмму токов и напряжений. По векторной диаграмме определить ток в нулевом проводе Дано: Uл = 380 В, Ra = 12 Ом, Xc = 16 Ом, Rb = 10 Ом, XL = 20 Ом
- Для трехфазной электрической цепи синусоидального тока, схема которой изображена на рис. 2-51-2.100, по заданным в таблице 2.2 параметрам нагрузки и линейному напряжению определить следующее:1. Вычислить фазные и линейные токи2. Для четырехпроводной цепи определить ток в нейтральном проводе3. Определить активную мощность во всей цепи и в каждой фазе отдельно4. Построить в масштабе диаграмму токов и напряжений. Вариант 1 Дано Рисунок 2.51; Uл=220 В; f=50 Гц; RA=3 Ом; RB=3 Ом; RC=3 Ом; LA=15.9 мГн ; LB=15.9 мГн ; LC=15.9 мГн ;
- Для трехфазной электрической цепи синусоидального тока, схема которой изображена на рис. 2-51-2.100, по заданным в таблице 2.2 параметрам нагрузки и линейному напряжению определить следующее:1. Вычислить фазные и линейные токи2. Для четырехпроводной цепи определить ток в нейтральном проводе3. Определить активную мощность во всей цепи и в каждой фазе отдельно4. Построить в масштабе диаграмму токов и напряжений. Вариант 1 Дано Рисунок 2.51; Uл=220 В; f=50 Гц; RA=3 Ом; RB=3 Ом; RC=3 Ом; LA=15.9 мГн ; LB=15.9 мГн ; LC=15.9 мГн ;
- Для трехфазной электрической цепи синусоидального тока, схема которой изображена на рис. 2.51-2.100, по заданным в таблице 2.2 параметрам нагрузки и линейному напряжению определить следующее: 1.Вычислить фазные и линейные токи 2. Для четырехпроводной цепи определить ток в нейтральном проводе 3. Определить активную мощность во всей цепи и в каждой фазе отдельно 4. Построить в масштабе диаграмму токов и напряжений. Вариант 9 Дано: рис. 2.59 U = 380 В, f = 50 Гц Ra = 10 Ом, Ca = 318 мкФ Rb = 4 Ом, Cb = 637 мкФ Rc = 100 Ом, Lc = 15.9 мГн
- Для трехфазной электрической цепи синусоидального тока, схема которой изображена на рис. 2.51-2.100, по заданным в таблице 2.2 параметрам нагрузки и линейному напряжению определить следующее: 1.Вычислить фазные и линейные токи 2. Для четырехпроводной цепи определить ток в нейтральном проводе 3. Определить активную мощность во всей цепи и в каждой фазе отдельно 4. Построить в масштабе диаграмму токов и напряжений. Вариант 9 Дано: рис. 2.59 U = 380 В, f = 50 Гц Ra = 10 Ом, Ca = 318 мкФ Rb = 4 Ом, Cb = 637 мкФ Rc = 100 Ом, Lc = 15.9 мГн
- Для трехфазных трансформаторов ТСМ 60/35 и ТСМ 560/6, данные которых приведены в задаче 8.22, определить зависимости относительного изменения вторичного напряжения ∆u2 от коэффициента нагрузки β = I2/I2ном при коэффициенте мощности приемника cosφп = 0,9.
