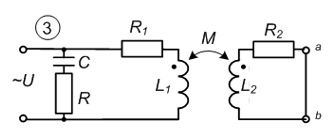

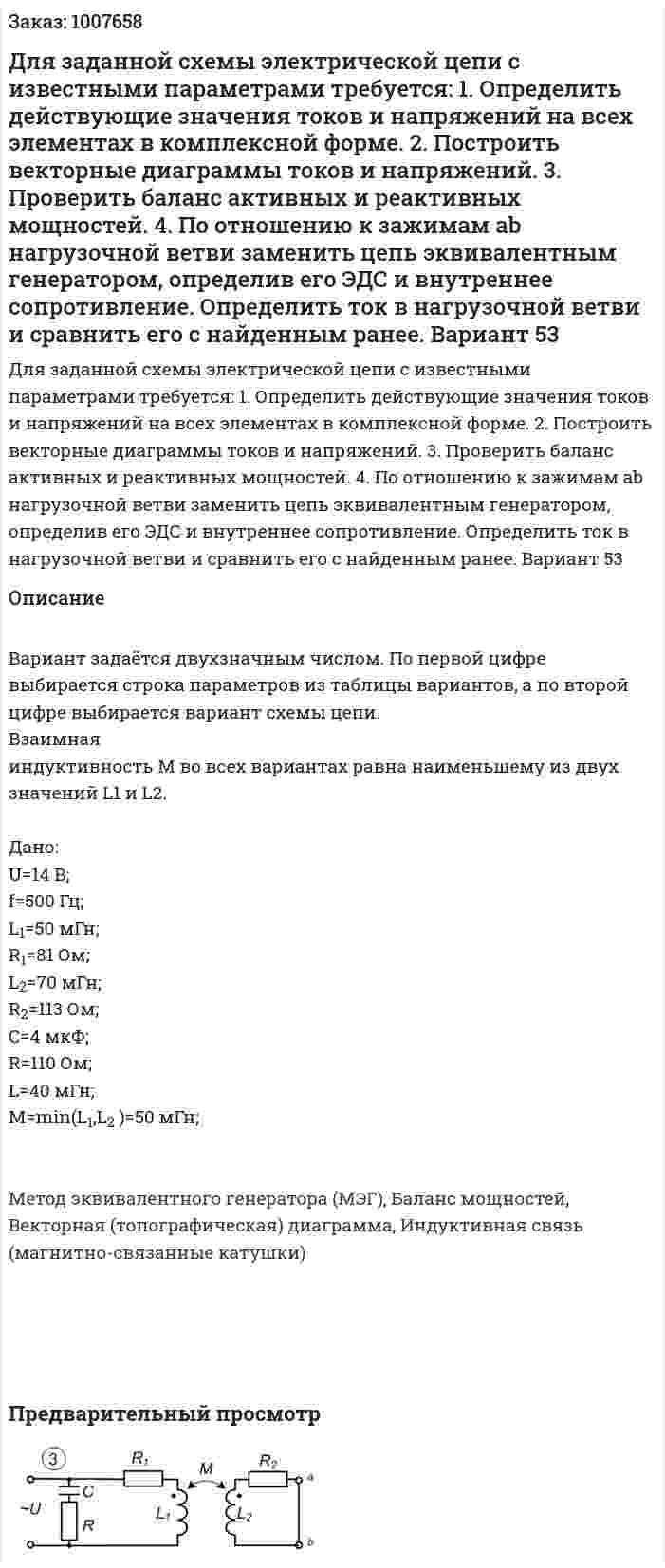

Для заданной схемы электрической цепи с известными параметрами требуется: 1. Определить действующие значения токов и напряжений на всех элементах в комплексной форме. 2. Построить векторные диаграммы токов и напряжений. 3. Проверить баланс активных и реактивных мощностей. 4. По отношению к зажимам ab нагрузочной ветви заменить цепь эквивалентным генератором, определив его ЭДС и внутреннее сопротивление. Определить ток в нагрузочной ветви и сравнить его с найденным ранее. Вариант 53
Для заданной схемы электрической цепи с известными параметрами требуется: 1. Определить действующие значения токов и напряжений на всех элементах в комплексной форме. 2. Построить векторные диаграммы токов и напряжений. 3. Проверить баланс активных и реактивных мощностей. 4. По отношению к зажимам ab нагрузочной ветви заменить цепь эквивалентным генератором, определив его ЭДС и внутреннее сопротивление. Определить ток в нагрузочной ветви и сравнить его с найденным ранее. Вариант 53
Описание
Вариант задаётся двухзначным числом. По первой цифре выбирается строка параметров из таблицы вариантов, а по второй цифре выбирается вариант схемы цепи.
Взаимная индуктивность М во всех вариантах равна наименьшему из двух значений L1 и L2.
Дано:
U=14 В;
f=500 Гц;
L1=50 мГн;
R1=81 Ом;
L2=70 мГн;
R2=113 Ом;
C=4 мкФ;
R=110 Ом;
L=40 мГн;
M=min(L1,L2 )=50 мГн;
Метод эквивалентного генератора (МЭГ), Баланс мощностей, Векторная (топографическая) диаграмма, Индуктивная связь (магнитно-связанные катушки)
