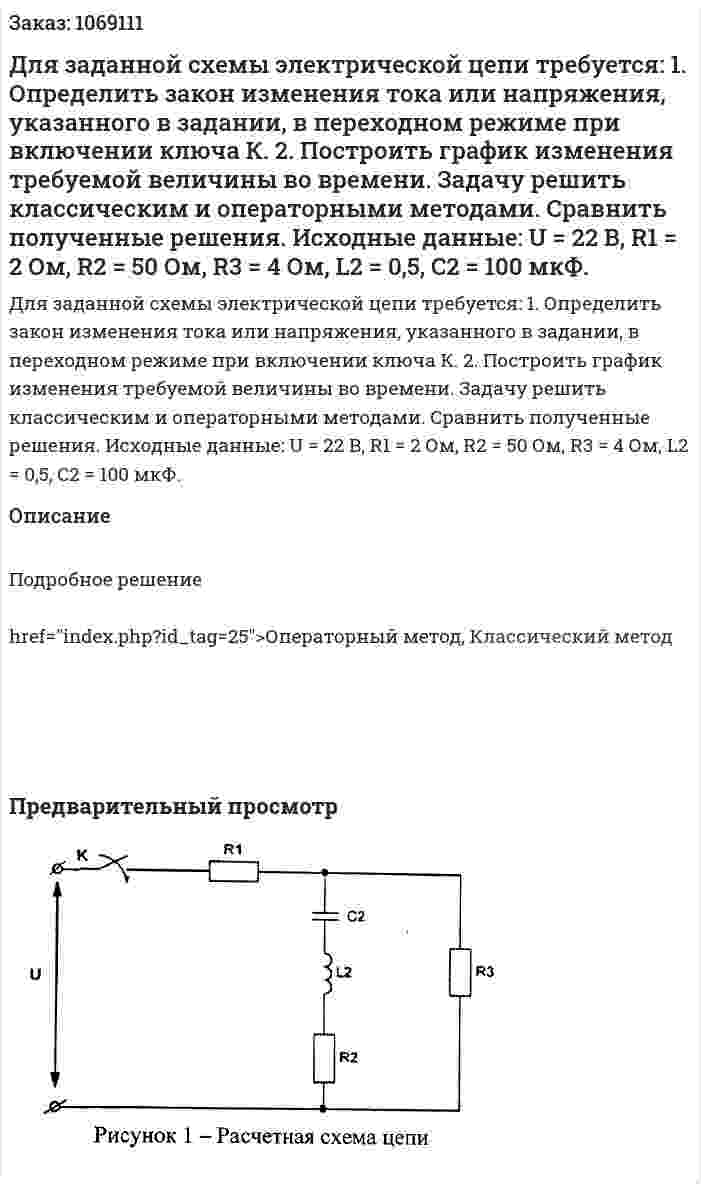

Для заданной схемы электрической цепи требуется: 1. Определить закон изменения тока или напряжения, указанного в задании, в переходном режиме при включении ключа К. 2. Построить график изменения требуемой величины во времени. Задачу решить классическим и операторными методами. Сравнить полученные решения. Исходные данные: U = 22 B, R1 = 2 Ом, R2 = 50 Ом, R3 = 4 Ом, L2 = 0,5, C2 = 100 мкФ.
Для заданной схемы электрической цепи требуется: 1. Определить закон изменения тока или напряжения, указанного в задании, в переходном режиме при включении ключа К. 2. Построить график изменения требуемой величины во времени. Задачу решить классическим и операторными методами. Сравнить полученные решения. Исходные данные: U = 22 B, R1 = 2 Ом, R2 = 50 Ом, R3 = 4 Ом, L2 = 0,5, C2 = 100 мкФ.
Описание
Подробное решение
Операторный метод, Классический метод
- Для заданной схемы электрической цепи требуется: 1. Определить закон изменения тока или напряжения, указанного в задании, в переходном режиме при включении ключа К. 2. Построить график изменения требуемой величины во времени. Задачу решить классическим и операторными методами. Сравнить полученные решения. Исходные данные: U = 22 B, R1 = 2 Ом, R2 = 50 Ом, R3 = 4 Ом, L2 = 0,5, C2 = 100 мкФ.
- Для заданной схемы электрической цепи требуется: 1. Определить закон изменения тока или напряжения, указанного в задании, в переходном режиме при включении ключа К. 2. Построить график изменения требуемой величины во времени. Задачу решить классическим и операторным методами. Сравнить полученные решения.
- Для заданной схемы электрической цепи требуется: 1. Определить закон изменения тока или напряжения, указанного в задании, в переходном режиме при включении ключа К. 2. Построить график изменения требуемой величины во времени. Задачу решить классическим и операторным методами. Сравнить полученные решения.
- Для заданной схемы электрической цепи требуется: 1. Определить токи во всех ветвях методом контурных токов. 2. Не производя вычислений, составить уравнения для расчёта цепи классическим методом (методом уравнений Кирхгофа). В одно из уравнений подставить полученные при решении в п.1 значения токов и проверить правильность решения. 3. Определить ток в ветви, указанной в задании, воспользовавшись методом эквивалентного генератора. 4. Построить потенциальную диаграмму для контура, указанного в задании. 5. Определить мощность, отдаваемую каждым источником, и мощность, рассеиваемую на каждом участке цепи. Проверить баланс мощностей.
- Для заданной схемы электрической цепи требуется: 1. Определить токи во всех ветвях методом контурных токов. 2. Не производя вычислений, составить уравнения для расчёта цепи классическим методом (методом уравнений Кирхгофа). В одно из уравнений подставить полученные при решении в п.1 значения токов и проверить правильность решения. 3. Определить ток в ветви, указанной в задании, воспользовавшись методом эквивалентного генератора. 4. Построить потенциальную диаграмму для контура, указанного в задании. 5. Определить мощность, отдаваемую каждым источником, и мощность, рассеиваемую на каждом участке цепи. Проверить баланс мощностей.
- Для заданной схемы электрической цепи требуется: 1. Составить схему включения ваттметров для измерения активной мощности каждого трехфазного приемника. 2. Для каждой схемы приемников определить фазные и линейные токи, а также токи в проводах сети; 3. Определить мощность, потребляемую каждым из приемников, и полную мощность, потребляемую из сети; 4. Построить векторные диаграммы напряжений и токов.
- Для заданной схемы электрической цепи требуется: 1. Составить схему включения ваттметров для измерения активной мощности каждого трехфазного приемника. 2. Для каждой схемы приемников определить фазные и линейные токи, а также токи в проводах сети; 3. Определить мощность, потребляемую каждым из приемников, и полную мощность, потребляемую из сети; 4. Построить векторные диаграммы напряжений и токов.
- Для заданной схемы электрической цепи постоянного тока и известных параметров её элементов: - построить граф и определить число независимых уравнений, составляемых на основании законов Кирхгофа; - составить систему линейных взаимонезависимых уравнений баланса токов и напряжений, записать её в матричный форме; - произвести расчет методом контурных токов; - рассчитать цепь методом узловых напряжений;
- Для заданной схемы электрической цепи с известными параметрами требуется: 1. Определить действующие значения токов и напряжений на всех элементах в комплексной форме. 2. Построить векторные диаграммы токов и напряжений. 3. Проверить баланс активных и реактивных мощностей. 4. По отношению к зажимам ab нагрузочной ветви заменить цепь эквивалентным генератором, определив его ЭДС и внутреннее сопротивление. Определить ток в нагрузочной ветви и сравнить его с найденным ранее. Вариант 53
- Для заданной схемы электрической цепи с известными параметрами требуется: 1. Определить действующие значения токов и напряжений на всех элементах в комплексной форме. 2. Построить векторные диаграммы токов и напряжений. 3. Проверить баланс активных и реактивных мощностей. 4. По отношению к зажимам ab нагрузочной ветви заменить цепь эквивалентным генератором, определив его ЭДС и внутреннее сопротивление. Определить ток в нагрузочной ветви и сравнить его с найденным ранее. Вариант 53
- Для заданной схемы электрической цепи, структура которой представлена на рис 1, найти действующее и мгновенное значения величины iн(wt), используя первые пять слагаемых несинусоидального источника энергии
- Для заданной схемы электрической цепи, структура которой представлена на рис 1, найти действующее и мгновенное значения величины iн(wt), используя первые пять слагаемых несинусоидального источника энергии
- Для заданной схемы электрической цепи требуется: 1. Определить действующие значения напряжений и токов в ветвях схемы. 2. Определить законы изменения токов на участках цепи. 3. Определить коэффициент мощности цепи и её отдельных ветвей. 4. Определить активную, реактивную и полную мощность в ветвях и всей цепи. 5. Определить условия, при которых на заданном участке наступит резонанс напряжений или токов. 6. Построить топографическую и векторную диаграммы напряжений и токов.
- Для заданной схемы электрической цепи требуется: 1. Определить действующие значения напряжений и токов в ветвях схемы. 2. Определить законы изменения токов на участках цепи. 3. Определить коэффициент мощности цепи и её отдельных ветвей. 4. Определить активную, реактивную и полную мощность в ветвях и всей цепи. 5. Определить условия, при которых на заданном участке наступит резонанс напряжений или токов. 6. Построить топографическую и векторную диаграммы напряжений и токов.
