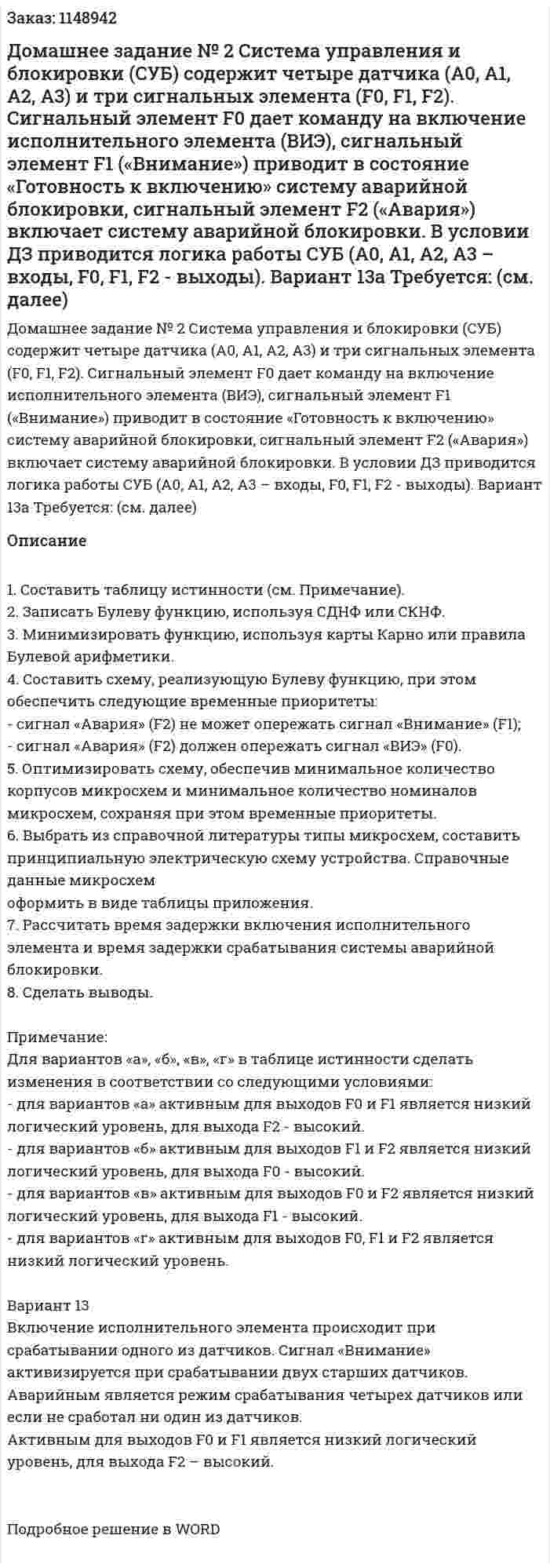

Домашнее задание № 2 Система управления и блокировки (СУБ) содержит четыре датчика (А0, А1, А2, А3) и три сигнальных элемента (F0, F1, F2). Сигнальный элемент F0 дает команду на включение исполнительного элемента (ВИЭ), сигнальный элемент F1 («Внимание») приводит в состояние «Готовность к включению» систему аварийной блокировки, сигнальный элемент F2 («Авария») включает систему аварийной блокировки. В условии ДЗ приводится логика работы СУБ (А0, А1, А2, А3 – входы, F0, F1, F2 - выходы). Вариант 13а Требуется: (см. далее)
Домашнее задание № 2 Система управления и блокировки (СУБ) содержит четыре датчика (А0, А1, А2, А3) и три сигнальных элемента (F0, F1, F2). Сигнальный элемент F0 дает команду на включение исполнительного элемента (ВИЭ), сигнальный элемент F1 («Внимание») приводит в состояние «Готовность к включению» систему аварийной блокировки, сигнальный элемент F2 («Авария») включает систему аварийной блокировки. В условии ДЗ приводится логика работы СУБ (А0, А1, А2, А3 – входы, F0, F1, F2 - выходы). Вариант 13а Требуется: (см. далее)
Описание
1. Составить таблицу истинности (см. Примечание).
2. Записать Булеву функцию, используя СДНФ или СКНФ.
3. Минимизировать функцию, используя карты Карно или правила Булевой арифметики.
4. Составить схему, реализующую Булеву функцию, при этом обеспечить следующие временные приоритеты:
- сигнал «Авария» (F2) не может опережать сигнал «Внимание» (F1);
- сигнал «Авария» (F2) должен опережать сигнал «ВИЭ» (F0).
5. Оптимизировать схему, обеспечив минимальное количество корпусов микросхем и минимальное количество номиналов микросхем, сохраняя при этом временные приоритеты.
6. Выбрать из справочной литературы типы микросхем, составить принципиальную электрическую схему устройства. Справочные данные микросхем оформить в виде таблицы приложения.
7. Рассчитать время задержки включения исполнительного элемента и время задержки срабатывания системы аварийной блокировки.
8. Сделать выводы.
Примечание:
Для вариантов «а», «б», «в», «г» в таблице истинности сделать изменения в соответствии со следующими условиями:
- для вариантов «а» активным для выходов F0 и F1 является низкий логический уровень, для выхода F2 - высокий.
- для вариантов «б» активным для выходов F1 и F2 является низкий логический уровень, для выхода F0 - высокий.
- для вариантов «в» активным для выходов F0 и F2 является низкий логический уровень, для выхода F1 - высокий.
- для вариантов «г» активным для выходов F0, F1 и F2 является низкий логический уровень.
Вариант 13
Включение исполнительного элемента происходит при срабатывании одного из датчиков. Сигнал «Внимание» активизируется при срабатывании двух старших датчиков. Аварийным является режим срабатывания четырех датчиков или если не сработал ни один из датчиков.
Активным для выходов F0 и F1 является низкий логический уровень, для выхода F2 – высокий.
Подробное решение в WORD
