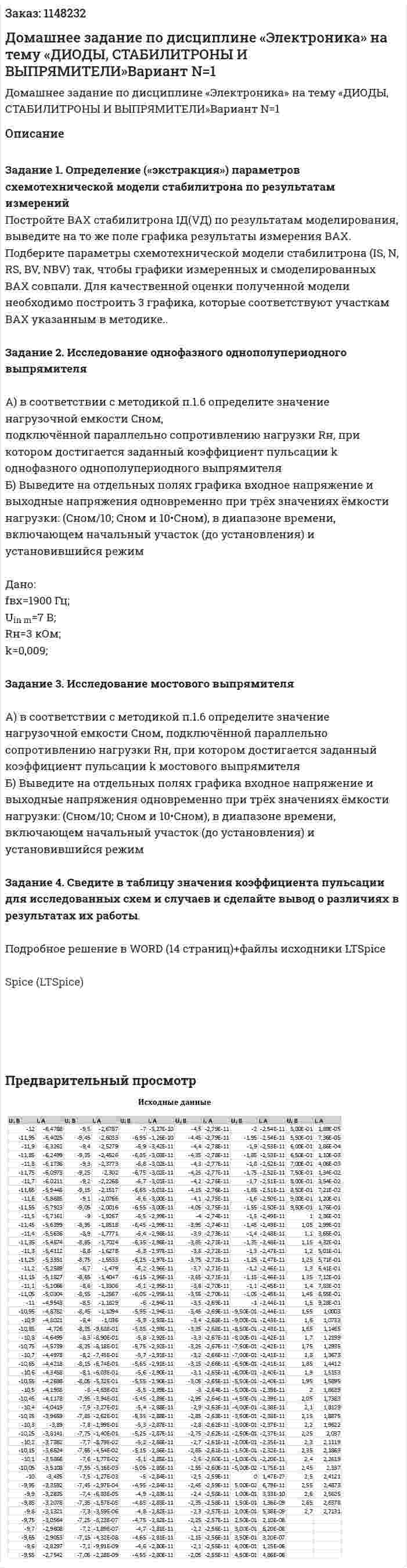

Домашнее задание по дисциплине «Электроника» на тему «ДИОДЫ, СТАБИЛИТРОНЫ И ВЫПРЯМИТЕЛИ»Вариант N=1

Задание 1. Определение («экстракция») параметров схемотехнической модели стабилитрона по результатам измерений
Постройте ВАХ стабилитрона IД(VД) по результатам моделирования, выведите на то же поле графика результаты измерения ВАХ. Подберите параметры схемотехнической модели стабилитрона (IS, N, RS, BV, NBV) так, чтобы графики измеренных и смоделированных ВАХ совпали. Для качественной оценки полученной модели необходимо построить 3 графика, которые соответствуют участкам ВАХ указанным в методике..

Задание 2. Исследование однофазного однополупериодного выпрямителя

А) в соответствии с методикой п.1.6 определите значение нагрузочной емкости Cном, подключённой параллельно сопротивлению нагрузки Rн, при котором достигается заданный коэффициент пульсации k однофазного однополупериодного выпрямителя
Б) Выведите на отдельных полях графика входное напряжение и выходные напряжения одновременно при трёх значениях ёмкости нагрузки: (Cном/10; Cном и 10•Cном), в диапазоне времени, включающем начальный участок (до установления) и установившийся режим

Дано:
fвх=1900 Гц;
U_{in m}=7 В;
Rн=3 кОм;
k=0,009;

Задание 3. Исследование мостового выпрямителя

А) в соответствии с методикой п.1.6 определите значение нагрузочной емкости Cном, подключённой параллельно сопротивлению нагрузки Rн, при котором достигается заданный коэффициент пульсации k мостового выпрямителя
Б) Выведите на отдельных полях графика входное напряжение и выходные напряжения одновременно при трёх значениях ёмкости нагрузки: (Cном/10; Cном и 10•Cном), в диапазоне времени, включающем начальный участок (до установления) и установившийся режим

Задание 4. Сведите в таблицу значения коэффициента пульсации для исследованных схем и случаев и сделайте вывод о различиях в результатах их работы.

Подробное решение в WORD (14 страниц)+файлы исходники LTSpice

Spice (LTSpice)

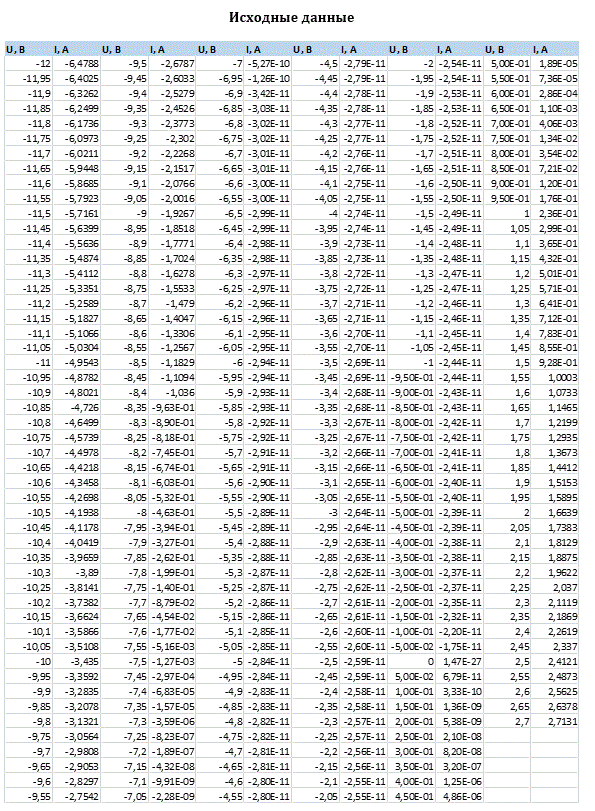

Предварительный просмотр
