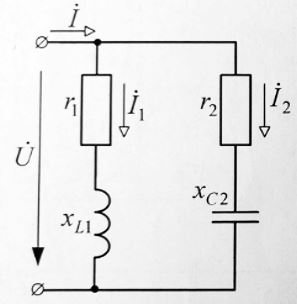

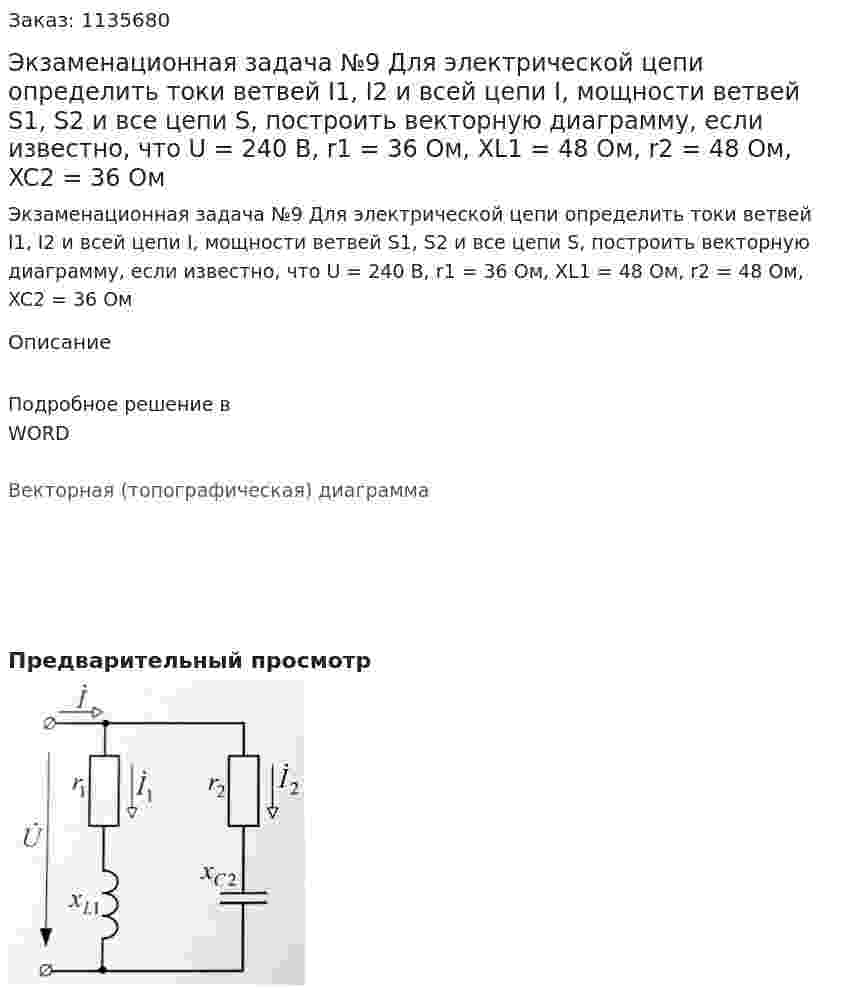

Экзаменационная задача №9 Для электрической цепи определить токи ветвей I1, I2 и всей цепи I, мощности ветвей S1, S2 и все цепи S, построить векторную диаграмму, если известно, что U = 240 В, r1 = 36 Ом, XL1 = 48 Ом, r2 = 48 Ом, XC2 = 36 Ом
Экзаменационная задача №9 Для электрической цепи определить токи ветвей I1, I2 и всей цепи I, мощности ветвей S1, S2 и все цепи S, построить векторную диаграмму, если известно, что U = 240 В, r1 = 36 Ом, XL1 = 48 Ом, r2 = 48 Ом, XC2 = 36 Ом
Описание
Подробное решение в WORD
Векторная (топографическая) диаграмма
- Экзаменационная задача №9 Для электрической цепи определить токи ветвей I1, I2 и всей цепи I, мощности ветвей S1, S2 и все цепи S, построить векторную диаграмму, если известно, что U = 240 В, r1 = 36 Ом, XL1 = 48 Ом, r2 = 48 Ом, XC2 = 36 Ом
- Экзаменационная задача №9 Заданы средняя длина lср = 70 см и поперечное сечение сердечника S = 4 см2, длина воздушного зазора δ = 0.05 см, число витков обмотки w = 500 и магнитный поток в зазоре Ф0 = 4·10-4 Вб. Материал сердечника – листовая электротехническая сталь 1212. Определить постоянный ток в обмотке катушки с незамкнутым магнитопроводом.
- Экзаменационная задача №9 Заданы средняя длина lср = 70 см и поперечное сечение сердечника S = 4 см2, длина воздушного зазора δ = 0.05 см, число витков обмотки w = 500 и магнитный поток в зазоре Ф0 = 4·10-4 Вб. Материал сердечника – листовая электротехническая сталь 1212. Определить постоянный ток в обмотке катушки с незамкнутым магнитопроводом.
