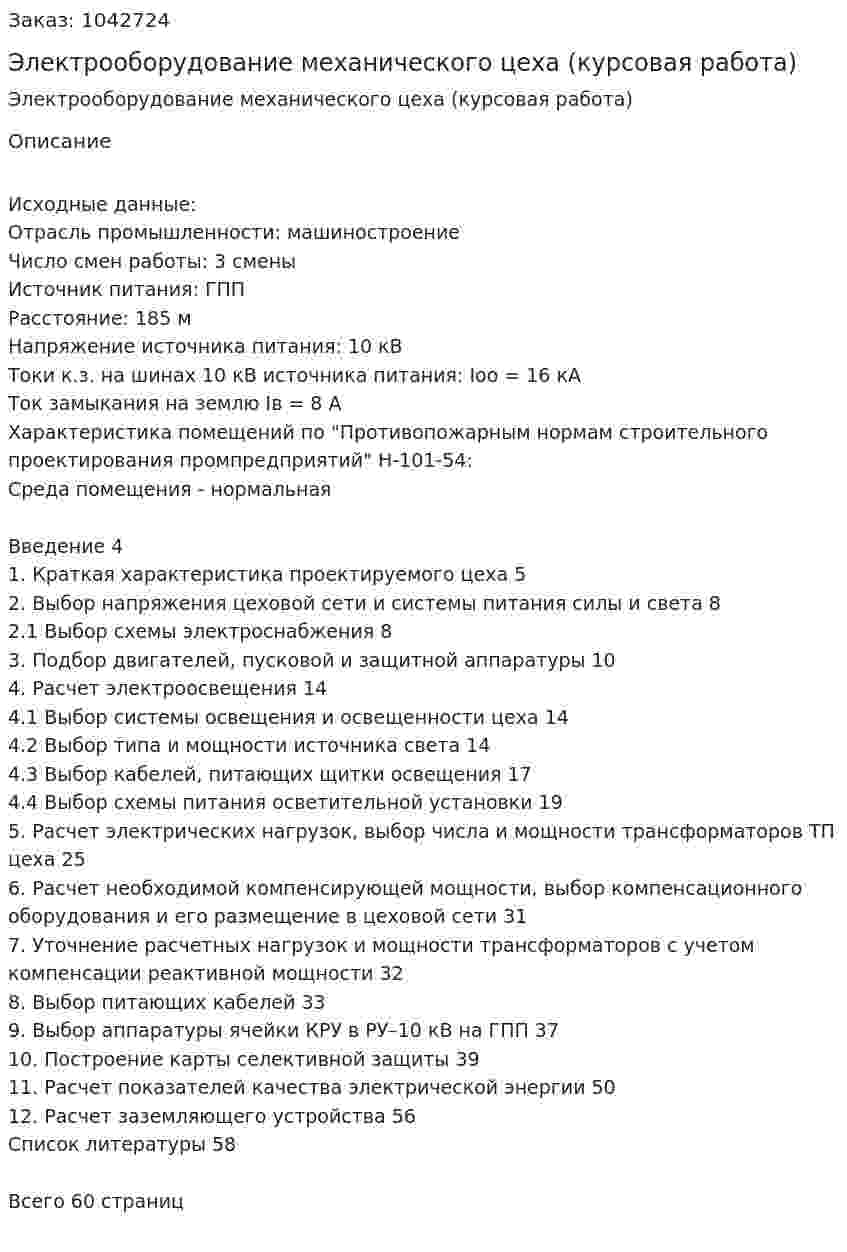

Электрооборудование механического цеха (курсовая работа)

Исходные данные:
Отрасль промышленности: машиностроение
Число смен работы: 3 смены
Источник питания: ГПП
Расстояние: 185 м
Напряжение источника питания: 10 кВ
Токи к.з. на шинах 10 кВ источника питания: Iоо = 16 кА
Ток замыкания на землю Iв = 8 А
Характеристика помещений по "Противопожарным нормам строительного проектирования промпредприятий" Н-101-54: Среда помещения - нормальная

Введение 4
1. Краткая характеристика проектируемого цеха 5
2. Выбор напряжения цеховой сети и системы питания силы и света 8
2.1 Выбор схемы электроснабжения 8
3. Подбор двигателей, пусковой и защитной аппаратуры 10
4. Расчет электроосвещения 14
4.1 Выбор системы освещения и освещенности цеха 14
4.2 Выбор типа и мощности источника света 14
4.3 Выбор кабелей, питающих щитки освещения 17
4.4 Выбор схемы питания осветительной установки 19
5. Расчет электрических нагрузок, выбор числа и мощности трансформаторов ТП цеха 25
6. Расчет необходимой компенсирующей мощности, выбор компенсационного оборудования и его размещение в цеховой сети 31
7. Уточнение расчетных нагрузок и мощности трансформаторов с учетом компенсации реактивной мощности 32
8. Выбор питающих кабелей 33
9. Выбор аппаратуры ячейки КРУ в РУ–10 кВ на ГПП 37
10. Построение карты селективной защиты 39
11. Расчет показателей качества электрической энергии 50
12. Расчет заземляющего устройства 56
Список литературы 58

Всего 60 страниц
