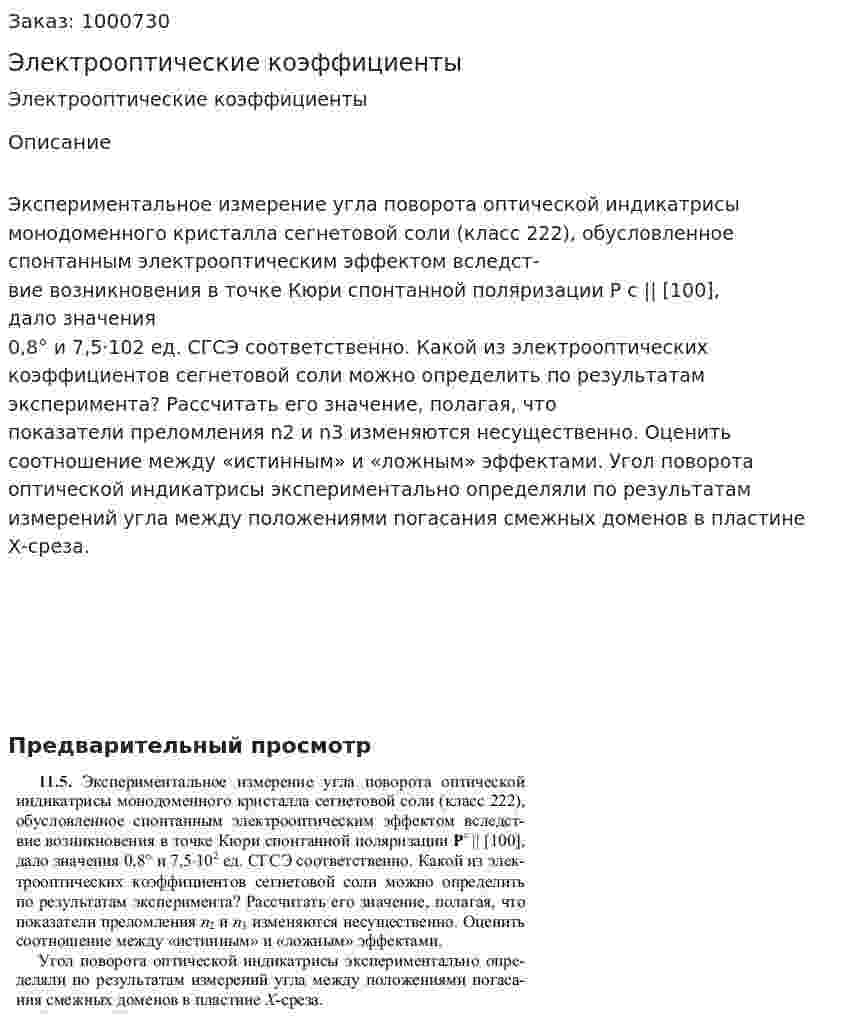

Электрооптические коэффициенты
Электрооптические коэффициенты
Описание
Экспериментальное измерение угла поворота оптической индикатрисы монодоменного кристалла сегнетовой соли (класс 222), обусловленное спонтанным электрооптическим эффектом вследст-
вие возникновения в точке Кюри спонтанной поляризации Р c || [100],
дало значения 0,8° и 7,5⋅102 ед. СГСЭ соответственно. Какой из электрооптических коэффициентов сегнетовой соли можно определить по результатам эксперимента? Рассчитать его значение, полагая, что
показатели преломления n2 и n3 изменяются несущественно. Оценить соотношение между «истинным» и «ложным» эффектами. Угол поворота оптической индикатрисы экспериментально определяли по результатам измерений угла между положениями погасания смежных доменов в пластине Х-среза.
- Электропаяльник, включенный в сеть напряжением 220 В, потребляет ток 1,3 А. Определите сопротивление электропаяльника
- Электропередача напряжением 220 кВ имеет на понижающей подстанции два автотрансформатора, каждый мощностью по 32000 МВ∙А. Мощность обмотки низшего напряжения составляет 50 % номинальной мощности автотрансформатора. Потери мощности короткого замыкания, указанные в паспортных данных, приведены к номинальной мощности обмотки низшего напряжения, напряжения короткого замыкания — к номинальной мощности трансформатора. Определить параметры схемы замещения автотрансформаторов, представленных в схеме замещения данной сети.
- Электроплитка имеет две спирали с различными сопротивлениями. Литр воды нагревается на 10° за время 6 мин. при подключении только первой спирали и в 2 раза дольше при подключении только второй спирали. Спирали подключают, последовательно соединив, расплавляют 1 кг льда и нагревают образовавшуюся воду до температуры 10° C. Какова начальная температура льда, если полное время работы плитки равно 3 часа? Удельная теплоемкость льда cl = 2100 Дж/(кг×град), удельная теплоемкость воды cv= 4200 Дж/(кг×град), удельная теплота плавления льда λ = 3,4·105 Дж/кг.
- Электроплитка, работающая от сети с напряжением 220 В, расходует мощность 600 Вт. Какой будет ее мощность, если ее включить в сеть с напряжением 127 В? Сопротивление электроплитки постоянно.
- Электропоезд метро идет по горизонтальному пути со скоростью v1, а затем со скоростью v1 преодолевает подъем с уклоном k = 0,04. Потребляемая сила тока на горизонтальном участке I1 = 240 А, а на подъеме I2 = 450 А. Коэффициент сопротивления движению μ = 0,02. Определите отношение скоростей v1/v2.
- Электропоезд отходя от станции на протяжении 0.5 мин двигался с ускорением 0.8 м\с.опредилите путь,который он проехал за это время,скорость в конце этого пути.
- Электроприемники 3-х фазной 4-х проводной сети, соединенные по схеме «звезда с нулевым проводом», подключены к источнику переменного синусоидального тока с номинальным напряжением 36.0 В и частотой 17.0 Гц кабельной линией с алюминиевыми жилами сечением 25.0 мм2 , длиной 67.0 м. Определить: 1. напряжение у электроприемников, сравнить его с допустимым и, при необходимости, выбрать новое сечение кабеля; 2. выполнить расчет линейных токов, тока в нулевом проводе, активную, реактивную и полную мощности каждой фазы и всей цепи; 3. построить векторную диаграмму токов и напряжений; 4. определить коэффициент мощности, сравнить его с нормативным (0.92- 0.95) и, при необходимости, выполнить компенсацию реактивной мощности; 5. повторить расчет по пунктам 1-4 при обрыве нулевого провода (аварийный режим); 6. для аварийного режима, при превышении напряжения смещения нейтрали 5-и % от UНОМ, выполнить симметрирование нагрузки фаз по реактивной мощности. Исходные данные: f = 17 Гц, UНОМ = UЛ = 36 В, r0 = 1.25·10-3 мОм/м, x0 = 0.091·10-3 мОм/мRA = 1 Ом, RB = 1 Ом, RC = 8 Ом, XLC = 3.77 Ом
- Электроны вылетают из катода под разными углами со скоростью v0. При каком минимальном значении напряжения ни один электрон не попадет на анод? При каком минимальном значении индукции магнитного поля, созданного в пространстве между катодом и анодом, электроны также не достигнут катода? Расстояние между катодом и анодом равно r.
- Электроны, летящие к экрану телевизионной трубки, образуют электронный пучок. В какую сторону направлен ток пучка?
- Электрооборудование и электроснабжение выемочного комплекса. (курсовая работа)
- Электрооборудование механического цеха (курсовая работа)
- Электрооборудование механического цеха (курсовая работа)
- Электрооборудование станций и подстанций. (дипломная работа)
- Электрооптическая модуляция

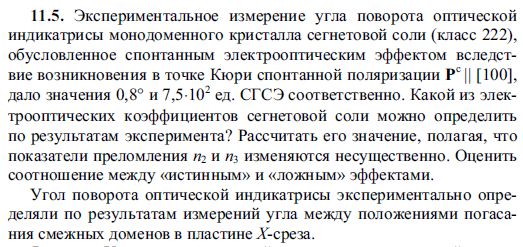

Предварительный просмотр
