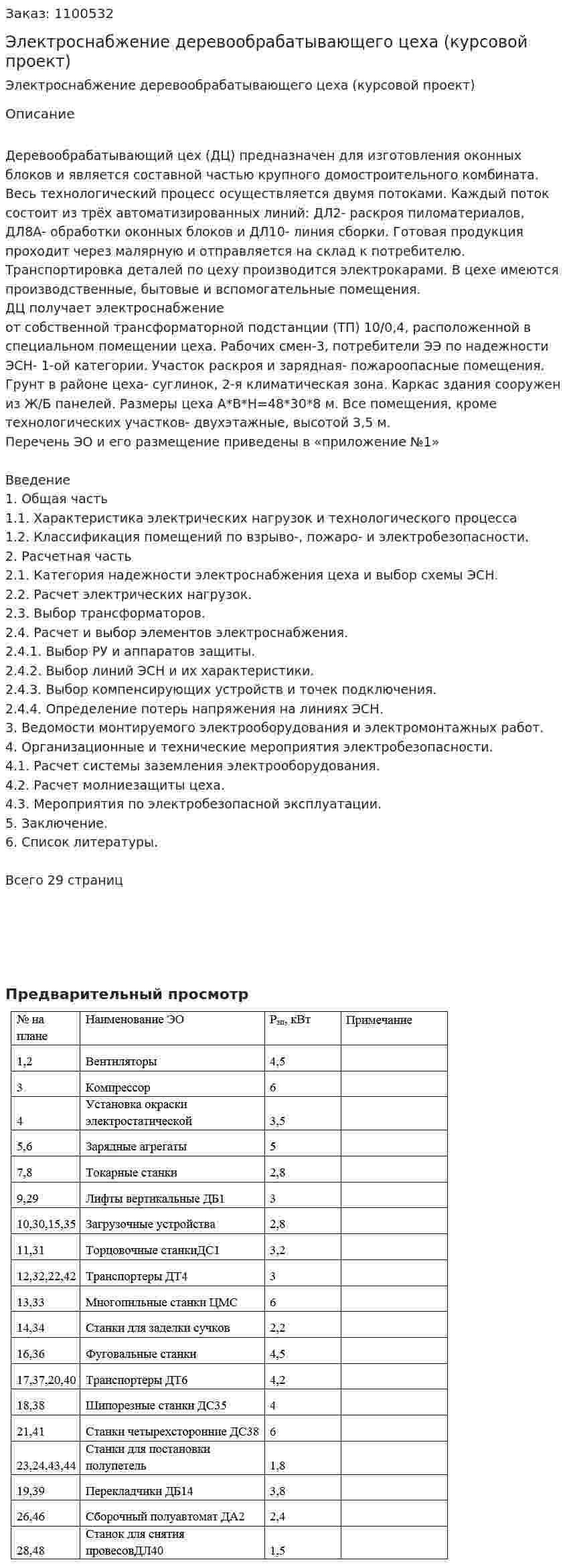

Электроснабжение деревообрабатывающего цеха (курсовой проект)

Деревообрабатывающий цех (ДЦ) предназначен для изготовления оконных блоков и является составной частью крупного домостроительного комбината. Весь технологический процесс осуществляется двумя потоками. Каждый поток состоит из трёх автоматизированных линий: ДЛ2- раскроя пиломатериалов, ДЛ8А- обработки оконных блоков и ДЛ10- линия сборки. Готовая продукция проходит через малярную и отправляется на склад к потребителю. Транспортировка деталей по цеху производится электрокарами. В цехе имеются производственные, бытовые и вспомогательные помещения.
ДЦ получает электроснабжение от собственной трансформаторной подстанции (ТП) 10/0,4, расположенной в специальном помещении цеха. Рабочих смен-3, потребители ЭЭ по надежности ЭСН- 1-ой категории. Участок раскроя и зарядная- пожароопасные помещения.
Грунт в районе цеха- суглинок, 2-я климатическая зона. Каркас здания сооружен из Ж/Б панелей. Размеры цеха А*В*Н=48*30*8 м. Все помещения, кроме технологических участков- двухэтажные, высотой 3,5 м.

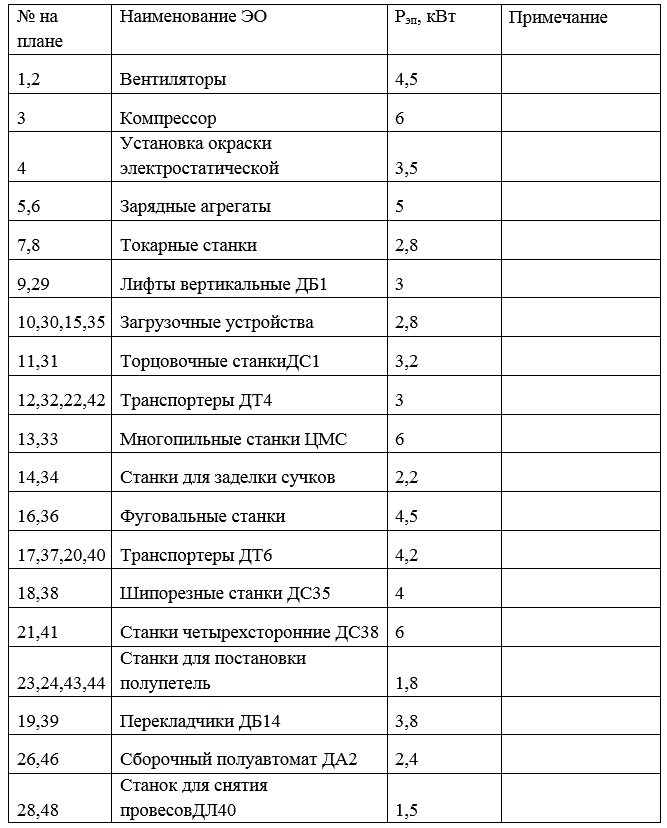

Перечень ЭО и его размещение приведены в «приложение №1»

Введение
1. Общая часть
1.1. Характеристика электрических нагрузок и технологического процесса
1.2. Классификация помещений по взрыво-, пожаро- и электробезопасности.
2. Расчетная часть
2.1. Категория надежности электроснабжения цеха и выбор схемы ЭСН.
2.2. Расчет электрических нагрузок.
2.3. Выбор трансформаторов.
2.4. Расчет и выбор элементов электроснабжения.
2.4.1. Выбор РУ и аппаратов защиты.
2.4.2. Выбор линий ЭСН и их характеристики.
2.4.3. Выбор компенсирующих устройств и точек подключения.
2.4.4. Определение потерь напряжения на линиях ЭСН.
3. Ведомости монтируемого электрооборудования и электромонтажных работ.
4. Организационные и технические мероприятия электробезопасности.
4.1. Расчет системы заземления электрооборудования.
4.2. Расчет молниезащиты цеха.
4.3. Мероприятия по электробезопасной эксплуатации.
5. Заключение.
6. Список литературы.

Всего 29 страниц

Предварительный просмотр
