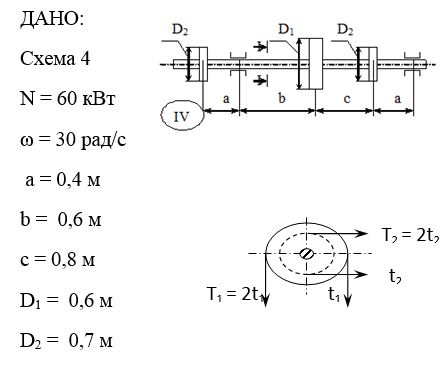

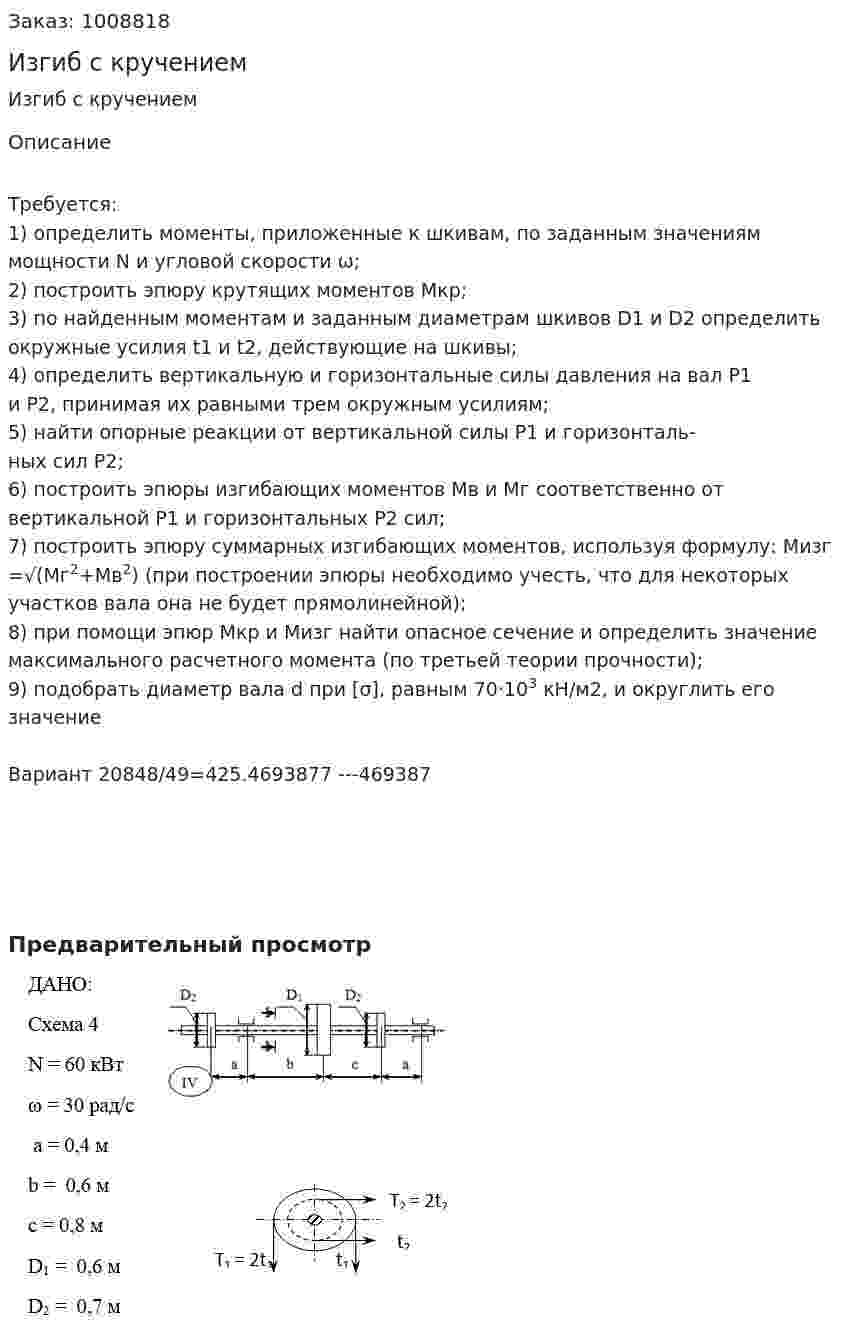

Изгиб с кручением

Требуется:
1) определить моменты, приложенные к шкивам, по заданным значениям мощности N и угловой скорости ω;
2) построить эпюру крутящих моментов Mкр;
3) по найденным моментам и заданным диаметрам шкивов D1 и D2 определить окружные усилия t1 и t2, действующие на шкивы;
4) определить вертикальную и горизонтальные силы давления на вал P1 и P2, принимая их равными трем окружным усилиям;
5) найти опорные реакции от вертикальной силы P1 и горизонталь-
ных сил P2;
6) построить эпюры изгибающих моментов Мв и Мг соответственно от вертикальной P1 и горизонтальных P2 сил;
7) построить эпюру суммарных изгибающих моментов, используя формулу: Мизг =√(Mг²+Мв²) (при построении эпюры необходимо учесть, что для некоторых участков вала она не будет прямолинейной);
8) при помощи эпюр Mкр и Мизг найти опасное сечение и определить значение максимального расчетного момента (по третьей теории прочности);
9) подобрать диаметр вала d при [σ], равным 70·10³ кН/м2, и округлить его значение

Вариант 20848/49=425.4693877 ---469387

Предварительный просмотр
