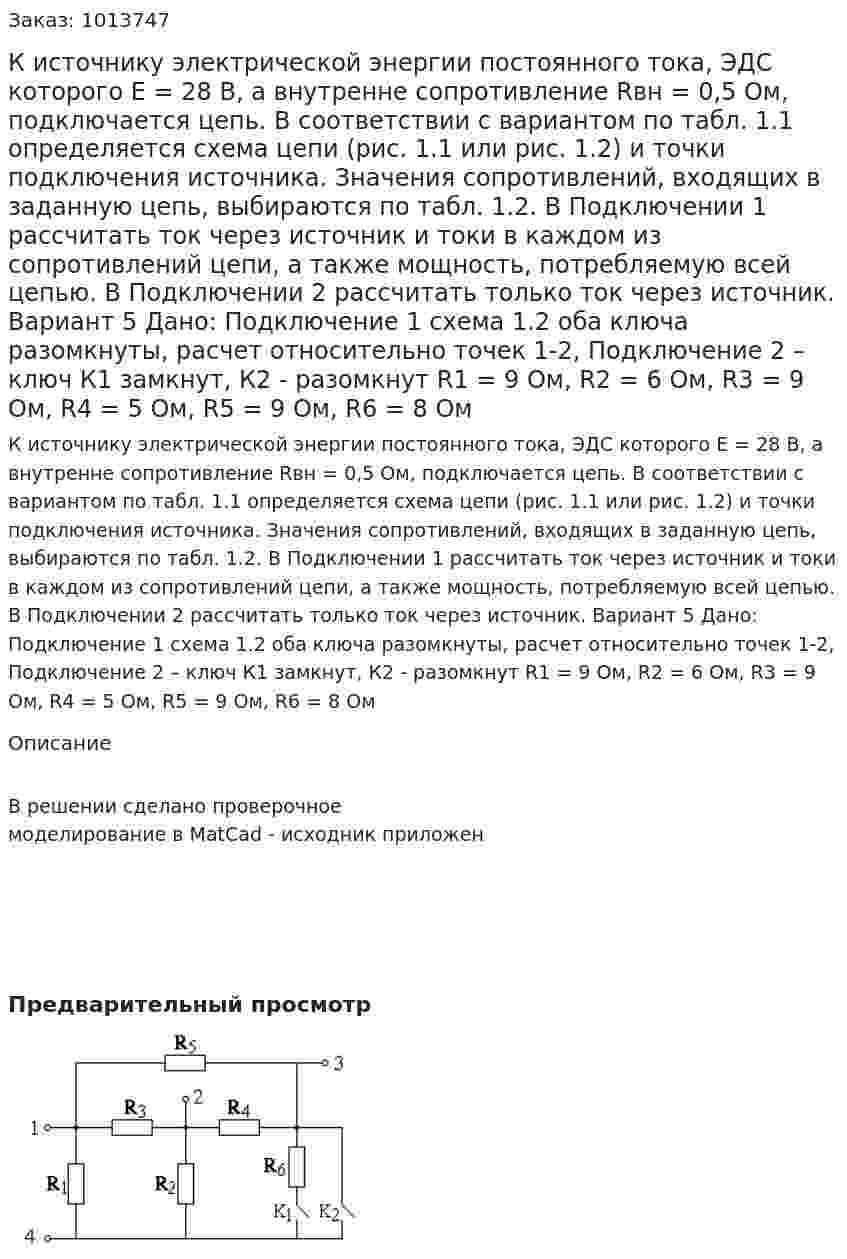

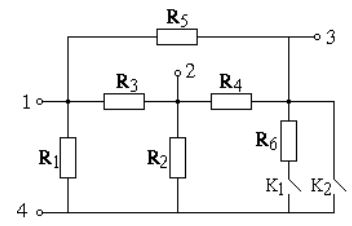

К источнику электрической энергии постоянного тока, ЭДС которого Е = 28 В, а внутренне сопротивление Rвн = 0,5 Ом, подключается цепь. В соответствии с вариантом по табл. 1.1 определяется схема цепи (рис. 1.1 или рис. 1.2) и точки подключения источника. Значения сопротивлений, входящих в заданную цепь, выбираются по табл. 1.2. В Подключении 1 рассчитать ток через источник и токи в каждом из сопротивлений цепи, а также мощность, потребляемую всей цепью. В Подключении 2 рассчитать только ток через источник. Вариант 5 Дано: Подключение 1 схема 1.2 оба ключа разомкнуты, расчет относительно точек 1-2, Подключение 2 – ключ К1 замкнут, К2 - разомкнут R1 = 9 Ом, R2 = 6 Ом, R3 = 9 Ом, R4 = 5 Ом, R5 = 9 Ом, R6 = 8 Ом

К источнику электрической энергии постоянного тока, ЭДС которого Е = 28 В, а внутренне сопротивление Rвн = 0,5 Ом, подключается цепь. В соответствии с вариантом по табл. 1.1 определяется схема цепи (рис. 1.1 или рис. 1.2) и точки подключения источника. Значения сопротивлений, входящих в заданную цепь, выбираются по табл. 1.2. В Подключении 1 рассчитать ток через источник и токи в каждом из сопротивлений цепи, а также мощность, потребляемую всей цепью. В Подключении 2 рассчитать только ток через источник. Вариант 5 Дано: Подключение 1 схема 1.2 оба ключа разомкнуты, расчет относительно точек 1-2, Подключение 2 – ключ К1 замкнут, К2 - разомкнут R1 = 9 Ом, R2 = 6 Ом, R3 = 9 Ом, R4 = 5 Ом, R5 = 9 Ом, R6 = 8 Ом
Описание

В решении сделано проверочное моделирование в MatCad - исходник приложен
