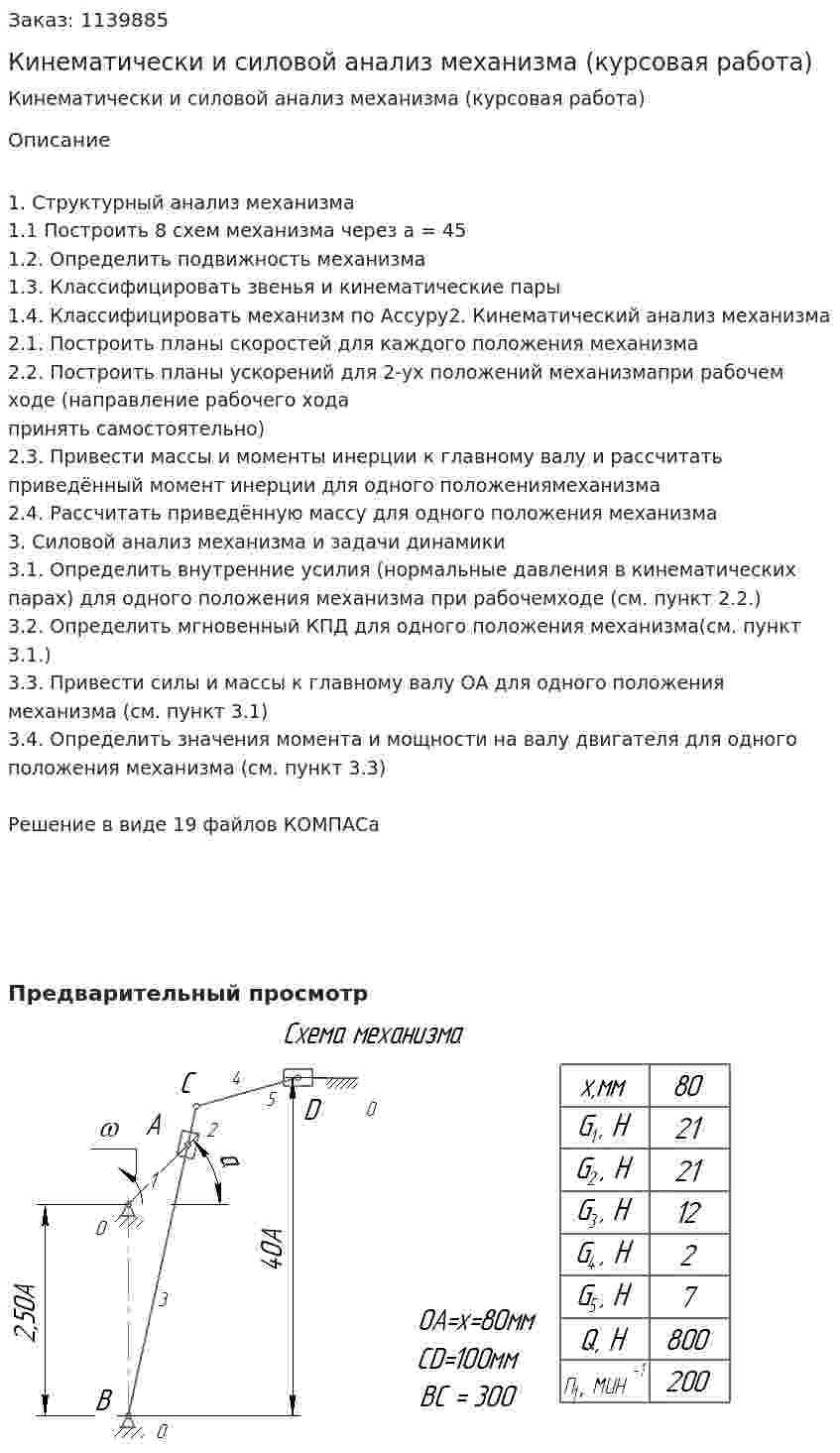

Кинематически и силовой анализ механизма (курсовая работа)

1. Структурный анализ механизма
1.1 Построить 8 схем механизма через a = 45
1.2. Определить подвижность механизма
1.3. Классифицировать звенья и кинематические пары
1.4. Классифицировать механизм по Ассуру2. Кинематический анализ механизма
2.1. Построить планы скоростей для каждого положения механизма
2.2. Построить планы ускорений для 2-ух положений механизмапри рабочем ходе (направление рабочего хода принять самостоятельно)
2.3. Привести массы и моменты инерции к главному валу и рассчитать приведённый момент инерции для одного положениямеханизма
2.4. Рассчитать приведённую массу для одного положения механизма
3. Силовой анализ механизма и задачи динамики
3.1. Определить внутренние усилия (нормальные давления в кинематических парах) для одного положения механизма при рабочемходе (см. пункт 2.2.)
3.2. Определить мгновенный КПД для одного положения механизма(см. пункт 3.1.)
3.3. Привести силы и массы к главному валу ОА для одного положения механизма (см. пункт 3.1)
3.4. Определить значения момента и мощности на валу двигателя для одного положения механизма (см. пункт 3.3)

Решение в виде 19 файлов КОМПАСа

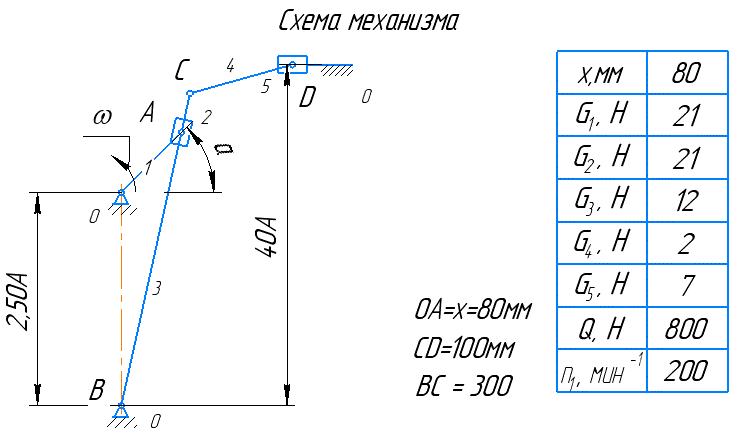

Предварительный просмотр
