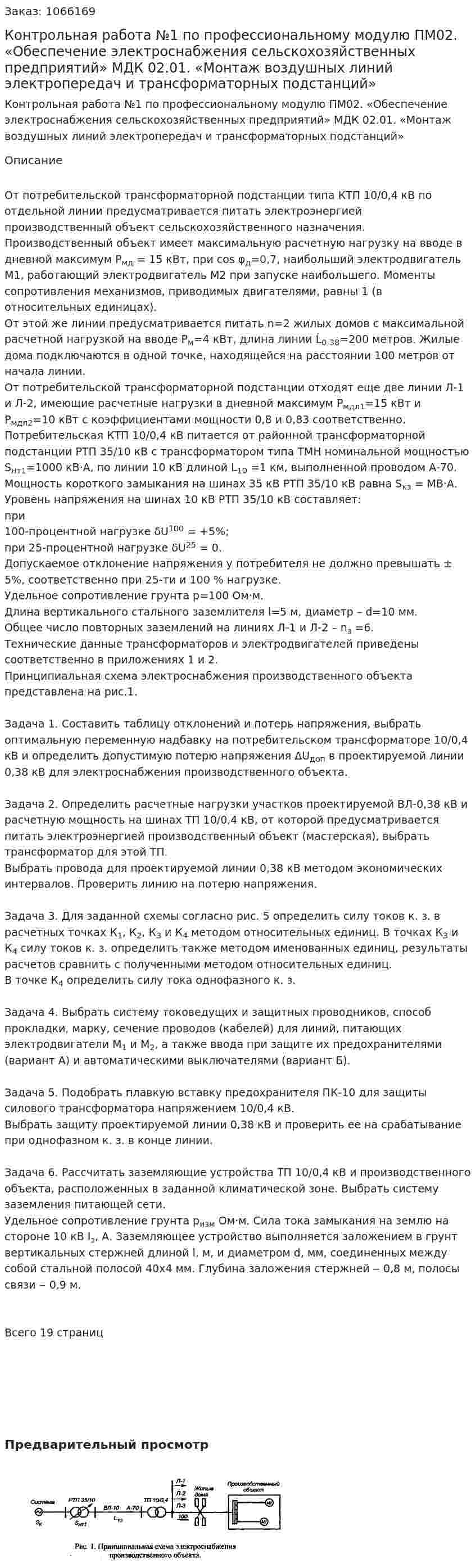

Контрольная работа №1 по профессиональному модулю ПМ02. «Обеспечение электроснабжения сельскохозяйственных предприятий» МДК 02.01. «Монтаж воздушных линий электропередач и трансформаторных подстанций»

От потребительской трансформаторной подстанции типа КТП 10/0,4 кВ по отдельной линии предусматривается питать электроэнергией производственный объект сельскохозяйственного назначения.
Производственный объект имеет максимальную расчетную нагрузку на вводе в дневной максимум Р_мд = 15 кВт, при соs φ_д=0,7, наибольший электродвигатель М1, работающий электродвигатель М2 при запуске наибольшего. Моменты сопротивления механизмов, приводимых двигателями, равны 1 (в относительных единицах).
От этой же линии предусматривается питать n=2 жилых домов с максимальной расчетной нагрузкой на вводе Р_м=4 кВт, длина линии Ĺ_0,38=200 метров. Жилые дома подключаются в одной точке, находящейся на расстоянии 100 метров от начала линии.
От потребительской трансформаторной подстанции отходят еще две линии Л-1 и Л-2, имеющие расчетные нагрузки в дневной максимум Р_мдл1=15 кВт и Р_мдл2=10 кВт с коэффициентами мощности 0,8 и 0,83 соответственно.
Потребительская КТП 10/0,4 кВ питается от районной трансформаторной подстанции РТП 35/10 кВ с трансформатором типа ТМН номинальной мощностью S_нт1=1000 кВ·А, по линии 10 кВ длиной L₁₀ =1 км, выполненной проводом А-70.
Мощность короткого замыкания на шинах 35 кВ РТП 35/10 кВ равна S_кз = МВ·А.
Уровень напряжения на шинах 10 кВ РТП 35/10 кВ составляет:
при 100-процентной нагрузке δU¹⁰⁰ = +5%;
при 25-процентной нагрузке δU²⁵ = 0.
Допускаемое отклонение напряжения у потребителя не должно превышать ± 5%, соответственно при 25-ти и 100 % нагрузке.
Удельное сопротивление грунта р=100 Ом·м.
Длина вертикального стального заземлителя l=5 м, диаметр – d=10 мм.
Общее число повторных заземлений на линиях Л-1 и Л-2 – n_з =6.
Технические данные трансформаторов и электродвигателей приведены соответственно в приложениях 1 и 2.
Принципиальная схема электроснабжения производственного объекта представлена на рис.1.

Задача 1. Составить таблицу отклонений и потерь напряжения, выбрать оптимальную переменную надбавку на потребительском трансформаторе 10/0,4 кВ и определить допустимую потерю напряжения ΔU_доп в проектируемой линии 0,38 кВ для электроснабжения производственного объекта.

Задача 2. Определить расчетные нагрузки участков проектируемой ВЛ-0,38 кВ и расчетную мощность на шинах ТП 10/0,4 кВ, от которой предусматривается питать электроэнергией производственный объект (мастерская), выбрать трансформатор для этой ТП.
Выбрать провода для проектируемой линии 0,38 кВ методом экономических интервалов. Проверить линию на потерю напряжения.

Задача 3. Для заданной схемы согласно рис. 5 определить силу токов к. з. в расчетных точках К₁, К₂, К_З и К₄ методом относительных единиц. В точках К_З и К₄ силу токов к. з. определить также методом именованных единиц, результаты расчетов сравнить с полученными методом относительных единиц.
В точке К₄ определить силу тока однофазного к. з.

Задача 4. Выбрать систему токоведущих и защитных проводников, способ прокладки, марку, сечение проводов (кабелей) для линий, питающих электродвигатели М₁ и М₂, а также ввода при защите их предохранителями (вариант А) и автоматическими выключателями (вариант Б).

Задача 5. Подобрать плавкую вставку предохранителя ПК-10 для защиты силового трансформатора напряжением 10/0,4 кВ.
Выбрать защиту проектируемой линии 0,38 кВ и проверить ее на срабатывание при однофазном к. з. в конце линии.

Задача 6. Рассчитать заземляющие устройства ТП 10/0,4 кВ и производственного объекта, расположенных в заданной климатической зоне. Выбрать систему заземления питающей сети.
Удельное сопротивление грунта p_изм Ом·м. Сила тока замыкания на землю на стороне 10 кВ I_з, А. Заземляющее устройство выполняется заложением в грунт вертикальных стержней длиной l, м, и диаметром d, мм, соединенных между собой стальной полосой 40х4 мм. Глубина заложения стержней ‒ 0,8 м, полосы связи ‒ 0,9 м.
