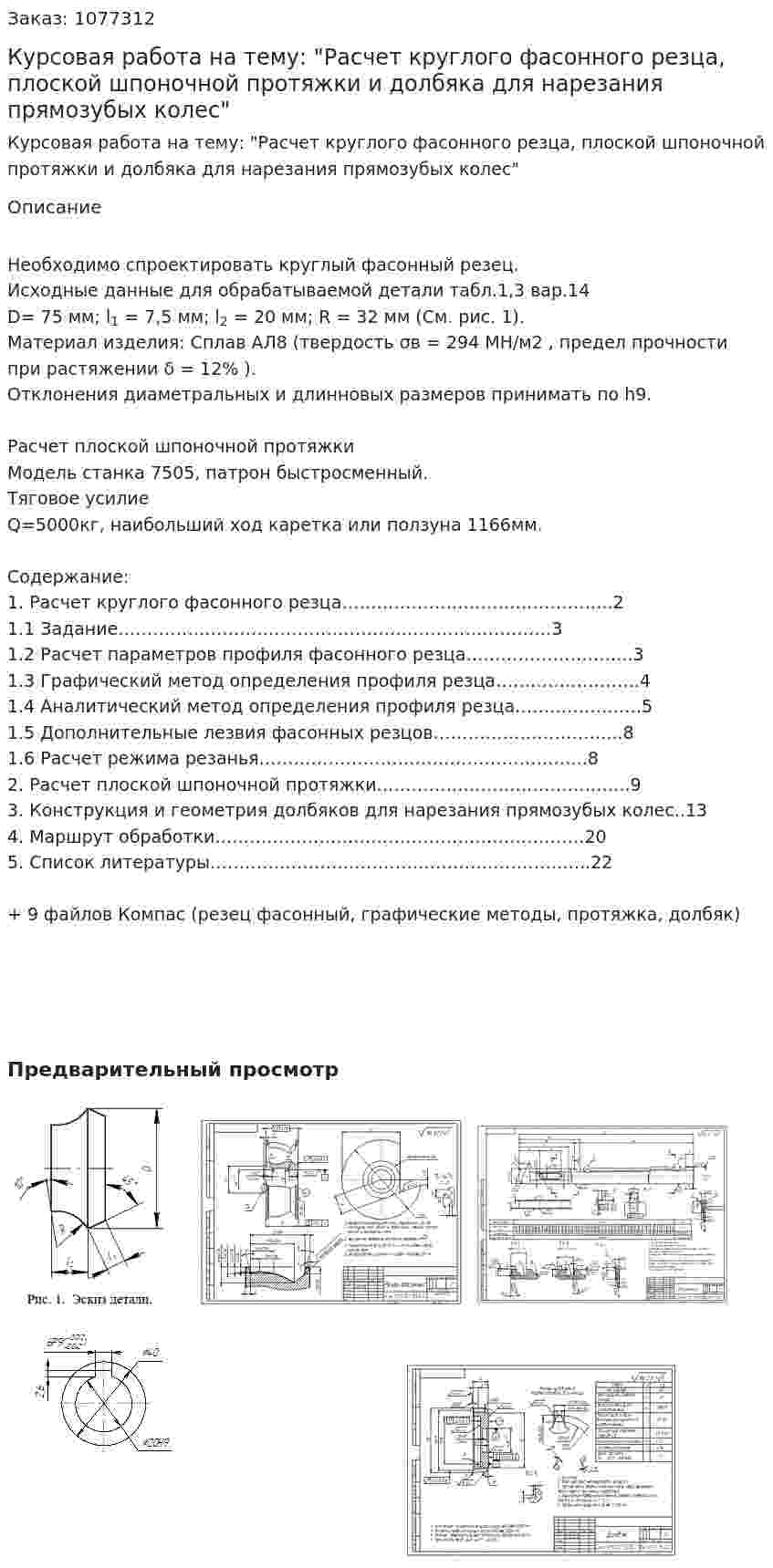

Курсовая работа на тему: "Расчет круглого фасонного резца, плоской шпоночной протяжки и долбяка для нарезания прямозубых колес"

Необходимо спроектировать круглый фасонный резец.
Исходные данные для обрабатываемой детали табл.1,3 вар.14
D= 75 мм; l₁ = 7,5 мм; l₂ = 20 мм; R = 32 мм (См. рис. 1).
Материал изделия: Сплав АЛ8 (твердость σв = 294 МН/м2 , предел прочности при растяжении δ = 12% ).
Отклонения диаметральных и длинновых размеров принимать по h9.

Расчет плоской шпоночной протяжки
Модель станка 7505, патрон быстросменный.
Тяговое усилие Q=5000кг, наибольший ход каретка или ползуна 1166мм.

Содержание:
1. Расчет круглого фасонного резца………………………………………..2
1.1 Задание…………………………………………………………………3
1.2 Расчет параметров профиля фасонного резца………………………..3
1.3 Графический метод определения профиля резца…………………….4
1.4 Аналитический метод определения профиля резца………………….5
1.5 Дополнительные лезвия фасонных резцов…………………………...8
1.6 Расчет режима резанья………………………………………………...8
2. Расчет плоской шпоночной протяжки……………………………………..9
3. Конструкция и геометрия долбяков для нарезания прямозубых колес..13
4. Маршрут обработки……………………………………………………….20
5. Список литературы………………………………………………………...22

+ 9 файлов Компас (резец фасонный, графические методы, протяжка, долбяк)

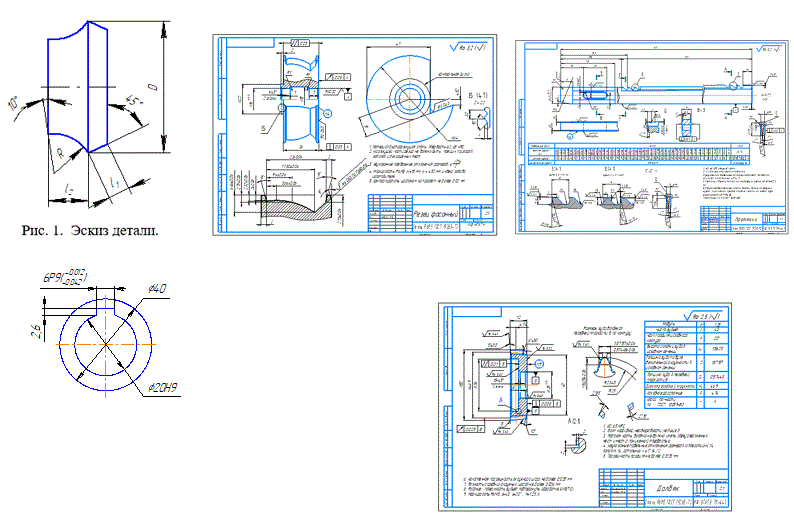

Предварительный просмотр
