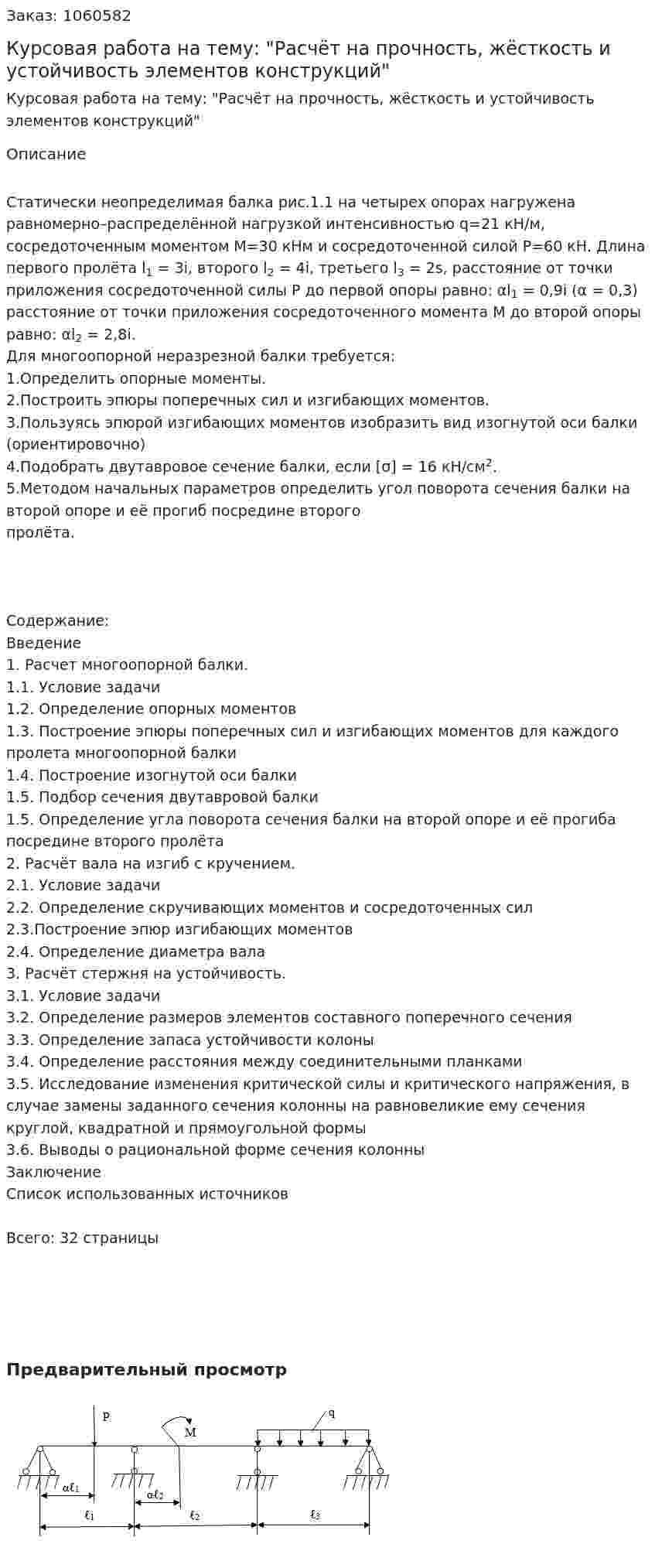

Курсовая работа на тему: "Расчёт на прочность, жёсткость и устойчивость элементов конструкций"

Статически неопределимая балка рис.1.1 на четырех опорах нагружена равномерно–распределённой нагрузкой интенсивностью q=21 кН/м, сосредоточенным моментом М=30 кНм и сосредоточенной силой Р=60 кН. Длина первого пролёта l₁ = 3i, второго l₂ = 4i, третьего l₃ = 2s, расстояние от точки приложения сосредоточенной силы Р до первой опоры равно: αl₁ = 0,9i (α = 0,3) расстояние от точки приложения сосредоточенного момента М до второй опоры равно: αl₂ = 2,8i.
Для многоопорной неразрезной балки требуется:
1.Определить опорные моменты.
2.Построить эпюры поперечных сил и изгибающих моментов.
3.Пользуясь эпюрой изгибающих моментов изобразить вид изогнутой оси балки (ориентировочно)
4.Подобрать двутавровое сечение балки, если [σ] = 16 кН/см².
5.Методом начальных параметров определить угол поворота сечения балки на второй опоре и её прогиб посредине второго
пролёта.



Содержание:
Введение
1. Расчет многоопорной балки.
1.1. Условие задачи
1.2. Определение опорных моментов
1.3. Построение эпюры поперечных сил и изгибающих моментов для каждого пролета многоопорной балки
1.4. Построение изогнутой оси балки
1.5. Подбор сечения двутавровой балки
1.5. Определение угла поворота сечения балки на второй опоре и её прогиба посредине второго пролёта
2. Расчёт вала на изгиб с кручением.
2.1. Условие задачи
2.2. Определение скручивающих моментов и сосредоточенных сил
2.3.Построение эпюр изгибающих моментов
2.4. Определение диаметра вала
3. Расчёт стержня на устойчивость.
3.1. Условие задачи
3.2. Определение размеров элементов составного поперечного сечения
3.3. Определение запаса устойчивости колоны
3.4. Определение расстояния между соединительными планками
3.5. Исследование изменения критической силы и критического напряжения, в случае замены заданного сечения колонны на равновеликие ему сечения круглой, квадратной и прямоугольной формы
3.6. Выводы о рациональной форме сечения колонны
Заключение
Список использованных источников

Всего: 32 страницы
