КУРСОВАЯ РАБОТА по дисциплине «Теоретические основы электротехники» Анализ электрического состояния линейных электрических цепей Вариант 15

1 Анализ электрического состояния линейных электрических цепей постоянного тока

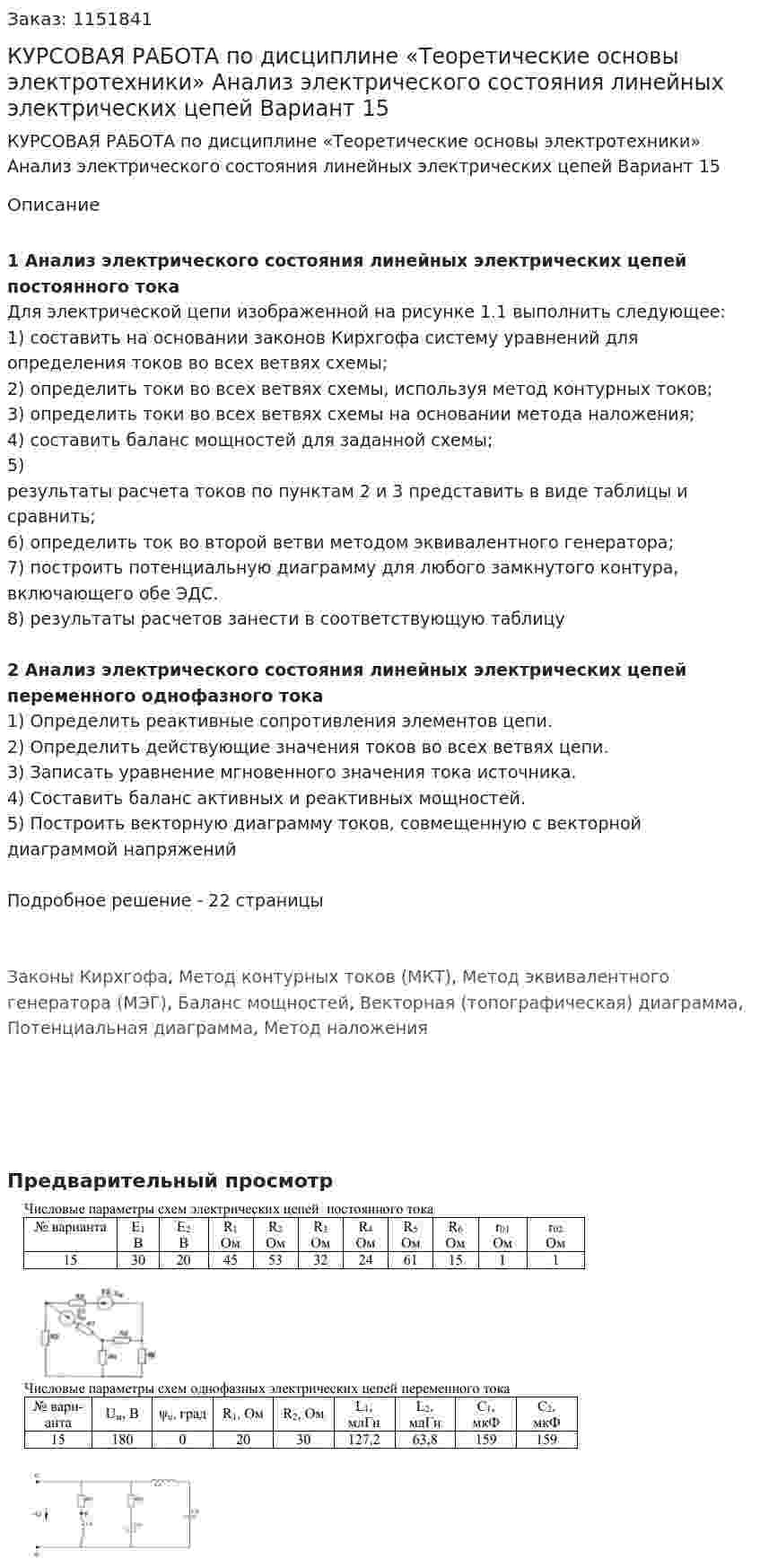

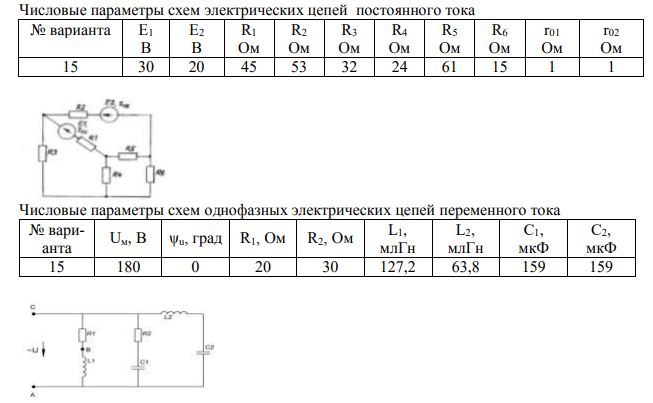

Для электрической цепи изображенной на рисунке 1.1 выполнить следующее:
1) составить на основании законов Кирхгофа систему уравнений для определения токов во всех ветвях схемы;
2) определить токи во всех ветвях схемы, используя метод контурных токов;
3) определить токи во всех ветвях схемы на основании метода наложения;
4) составить баланс мощностей для заданной схемы;
5) результаты расчета токов по пунктам 2 и 3 представить в виде таблицы и сравнить;
6) определить ток во второй ветви методом эквивалентного генератора;
7) построить потенциальную диаграмму для любого замкнутого контура, включающего обе ЭДС.
8) результаты расчетов занести в соответствующую таблицу

2 Анализ электрического состояния линейных электрических цепей переменного однофазного тока
1) Определить реактивные сопротивления элементов цепи.
2) Определить действующие значения токов во всех ветвях цепи.
3) Записать уравнение мгновенного значения тока источника.
4) Составить баланс активных и реактивных мощностей.
5) Построить векторную диаграмму токов, совмещенную с векторной диаграммой напряжений

Подробное решение - 22 страницы


Законы Кирхгофа, Метод контурных токов (МКТ), Метод эквивалентного генератора (МЭГ), Баланс мощностей, Векторная (топографическая) диаграмма, Потенциальная диаграмма, Метод наложения
