КУРСОВАЯ РАБОТА по дисциплине «Теоретические основы электротехники» на тему: «Электрические цепи переменного синусоидального тока» Вариант 09

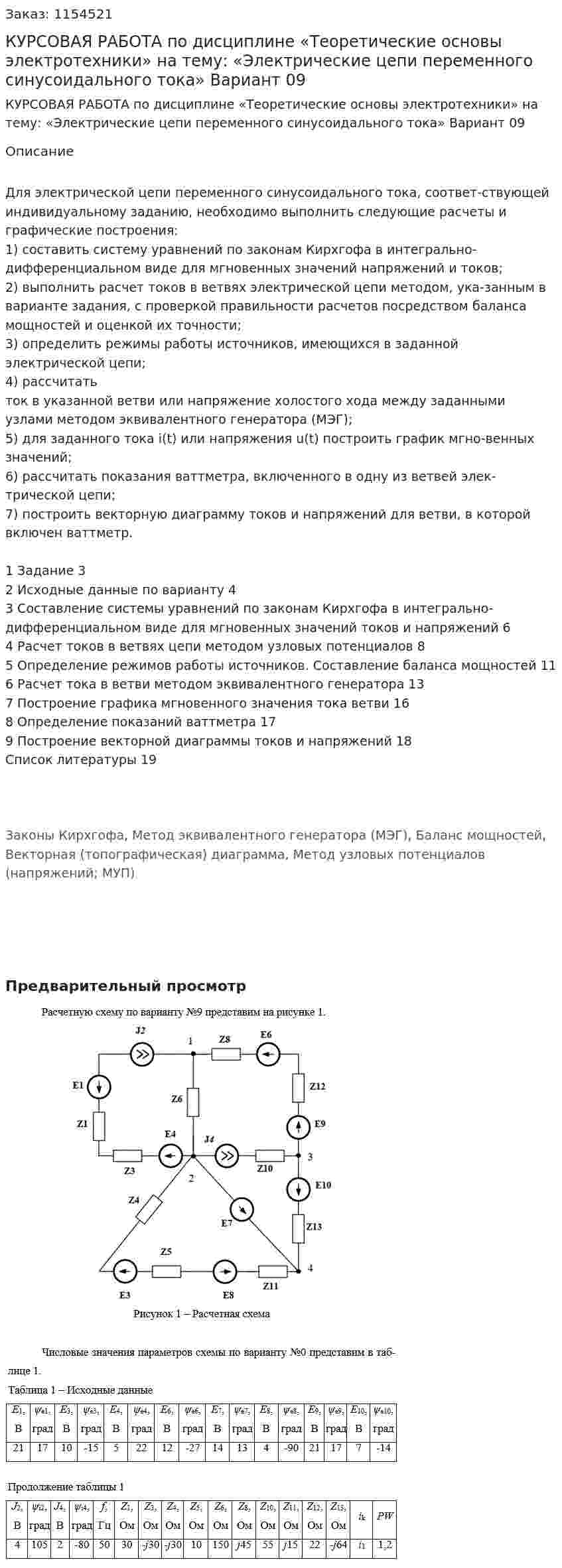

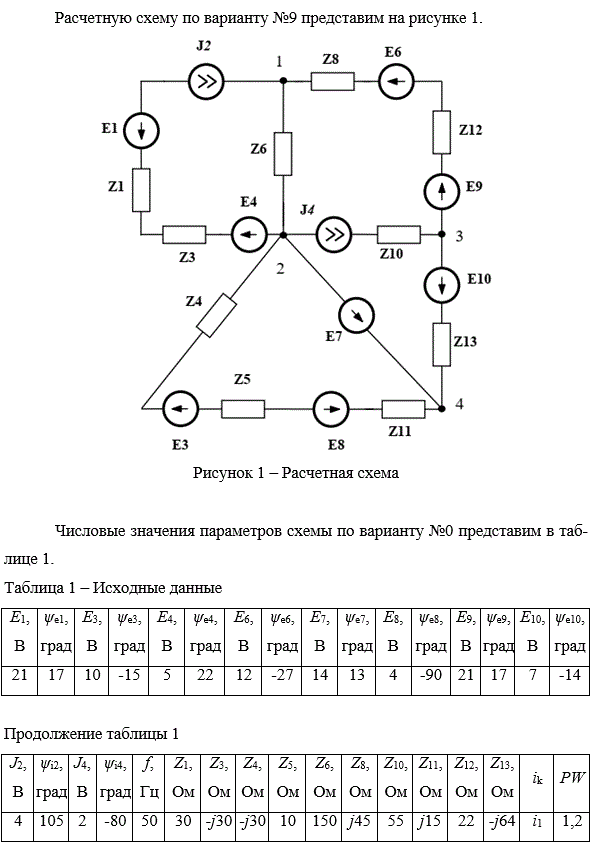

Для электрической цепи переменного синусоидального тока, соответ-ствующей индивидуальному заданию, необходимо выполнить следующие расчеты и графические построения:
1) составить систему уравнений по законам Кирхгофа в интегрально-дифференциальном виде для мгновенных значений напряжений и токов;
2) выполнить расчет токов в ветвях электрической цепи методом, ука-занным в варианте задания, с проверкой правильности расчетов посредством баланса мощностей и оценкой их точности;
3) определить режимы работы источников, имеющихся в заданной электрической цепи;
4) рассчитать ток в указанной ветви или напряжение холостого хода между заданными узлами методом эквивалентного генератора (МЭГ);
5) для заданного тока i(t) или напряжения u(t) построить график мгно-венных значений;
6) рассчитать показания ваттметра, включенного в одну из ветвей элек-трической цепи;
7) построить векторную диаграмму токов и напряжений для ветви, в которой включен ваттметр.

1 Задание 3
2 Исходные данные по варианту 4
3 Составление системы уравнений по законам Кирхгофа в интегрально-дифференциальном виде для мгновенных значений токов и напряжений 6
4 Расчет токов в ветвях цепи методом узловых потенциалов 8
5 Определение режимов работы источников. Составление баланса мощностей 11
6 Расчет тока в ветви методом эквивалентного генератора 13
7 Построение графика мгновенного значения тока ветви 16
8 Определение показаний ваттметра 17
9 Построение векторной диаграммы токов и напряжений 18
Список литературы 19



Законы Кирхгофа, Метод эквивалентного генератора (МЭГ), Баланс мощностей, Векторная (топографическая) диаграмма, Метод узловых потенциалов (напряжений; МУП)
