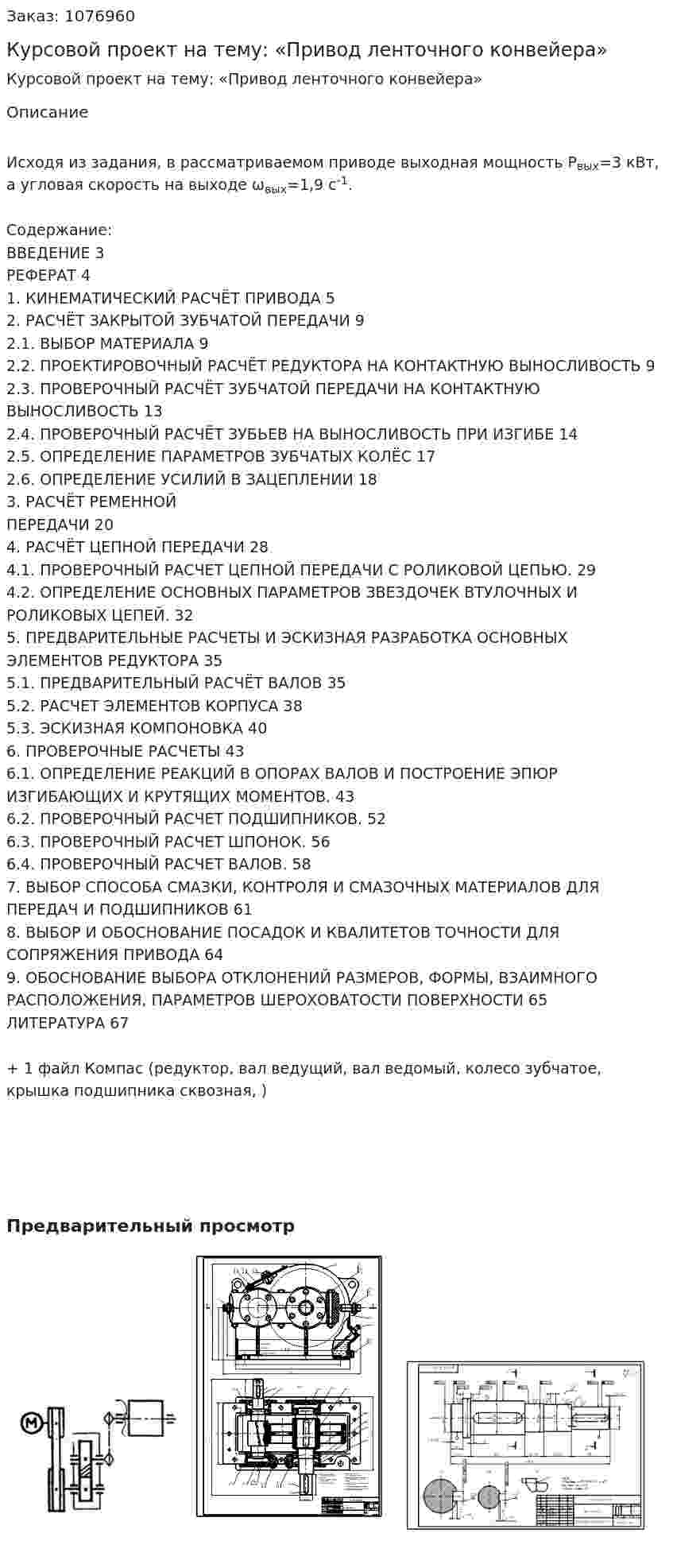

Курсовой проект на тему: «Привод ленточного конвейера»

Исходя из задания, в рассматриваемом приводе выходная мощность Р_вых=3 кВт, а угловая скорость на выходе ω_вых=1,9 с^-1.

Содержание:
ВВЕДЕНИЕ 3
РЕФЕРАТ 4
1. КИНЕМАТИЧЕСКИЙ РАСЧЁТ ПРИВОДА 5
2. РАСЧЁТ ЗАКРЫТОЙ ЗУБЧАТОЙ ПЕРЕДАЧИ 9
2.1. ВЫБОР МАТЕРИАЛА 9
2.2. ПРОЕКТИРОВОЧНЫЙ РАСЧЁТ РЕДУКТОРА НА КОНТАКТНУЮ ВЫНОСЛИВОСТЬ 9
2.3. ПРОВЕРОЧНЫЙ РАСЧЁТ ЗУБЧАТОЙ ПЕРЕДАЧИ НА КОНТАКТНУЮ ВЫНОСЛИВОСТЬ 13
2.4. ПРОВЕРОЧНЫЙ РАСЧЁТ ЗУБЬЕВ НА ВЫНОСЛИВОСТЬ ПРИ ИЗГИБЕ 14
2.5. ОПРЕДЕЛЕНИЕ ПАРАМЕТРОВ ЗУБЧАТЫХ КОЛЁС 17
2.6. ОПРЕДЕЛЕНИЕ УСИЛИЙ В ЗАЦЕПЛЕНИИ 18
3. РАСЧЁТ РЕМЕННОЙ ПЕРЕДАЧИ 20
4. РАСЧЁТ ЦЕПНОЙ ПЕРЕДАЧИ 28
4.1. ПРОВЕРОЧНЫЙ РАСЧЕТ ЦЕПНОЙ ПЕРЕДАЧИ С РОЛИКОВОЙ ЦЕПЬЮ. 29
4.2. ОПРЕДЕЛЕНИЕ ОСНОВНЫХ ПАРАМЕТРОВ ЗВЕЗДОЧЕК ВТУЛОЧНЫХ И РОЛИКОВЫХ ЦЕПЕЙ. 32
5. ПРЕДВАРИТЕЛЬНЫЕ РАСЧЕТЫ И ЭСКИЗНАЯ РАЗРАБОТКА ОСНОВНЫХ ЭЛЕМЕНТОВ РЕДУКТОРА 35
5.1. ПРЕДВАРИТЕЛЬНЫЙ РАСЧЁТ ВАЛОВ 35
5.2. РАСЧЕТ ЭЛЕМЕНТОВ КОРПУСА 38
5.3. ЭСКИЗНАЯ КОМПОНОВКА 40
6. ПРОВЕРОЧНЫЕ РАСЧЕТЫ 43
6.1. ОПРЕДЕЛЕНИЕ РЕАКЦИЙ В ОПОРАХ ВАЛОВ И ПОСТРОЕНИЕ ЭПЮР ИЗГИБАЮЩИХ И КРУТЯЩИХ МОМЕНТОВ. 43
6.2. ПРОВЕРОЧНЫЙ РАСЧЕТ ПОДШИПНИКОВ. 52
6.3. ПРОВЕРОЧНЫЙ РАСЧЕТ ШПОНОК. 56
6.4. ПРОВЕРОЧНЫЙ РАСЧЕТ ВАЛОВ. 58
7. ВЫБОР СПОСОБА СМАЗКИ, КОНТРОЛЯ И СМАЗОЧНЫХ МАТЕРИАЛОВ ДЛЯ ПЕРЕДАЧ И ПОДШИПНИКОВ 61
8. ВЫБОР И ОБОСНОВАНИЕ ПОСАДОК И КВАЛИТЕТОВ ТОЧНОСТИ ДЛЯ СОПРЯЖЕНИЯ ПРИВОДА 64
9. ОБОСНОВАНИЕ ВЫБОРА ОТКЛОНЕНИЙ РАЗМЕРОВ, ФОРМЫ, ВЗАИМНОГО РАСПОЛОЖЕНИЯ, ПАРАМЕТРОВ ШЕРОХОВАТОСТИ ПОВЕРХНОСТИ 65
ЛИТЕРАТУРА 67

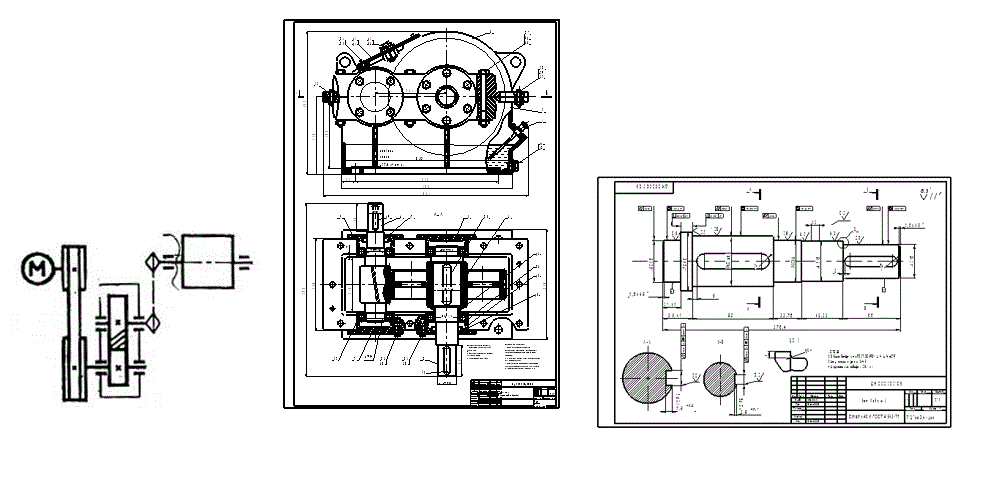

+ 1 файл Компас (редуктор, вал ведущий, вал ведомый, колесо зубчатое, крышка подшипника сквозная, )

Предварительный просмотр
