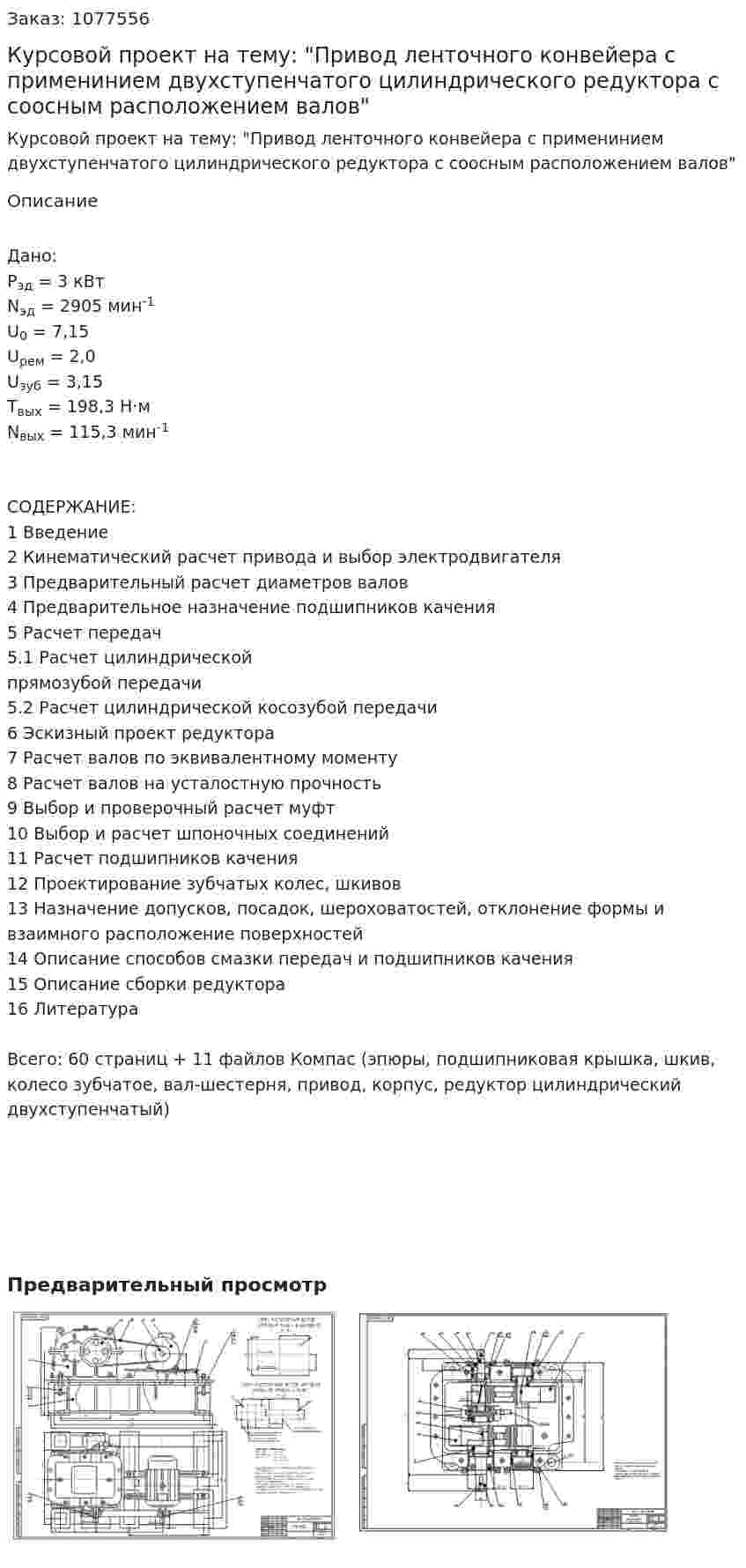

Курсовой проект на тему: "Привод ленточного конвейера с применинием двухступенчатого цилиндрического редуктора с соосным расположением валов"

Дано:
Р_эд = 3 кВт
N_эд = 2905 мин^-1
U₀ = 7,15
U_рем = 2,0
U_зуб = 3,15
Т_вых = 198,3 Н·м
N_вых = 115,3 мин^-1


СОДЕРЖАНИЕ:
1 Введение
2 Кинематический расчет привода и выбор электродвигателя
3 Предварительный расчет диаметров валов
4 Предварительное назначение подшипников качения
5 Расчет передач
5.1 Расчет цилиндрической прямозубой передачи
5.2 Расчет цилиндрической косозубой передачи
6 Эскизный проект редуктора
7 Расчет валов по эквивалентному моменту
8 Расчет валов на усталостную прочность
9 Выбор и проверочный расчет муфт
10 Выбор и расчет шпоночных соединений
11 Расчет подшипников качения
12 Проектирование зубчатых колес, шкивов
13 Назначение допусков, посадок, шероховатостей, отклонение формы и взаимного расположение поверхностей
14 Описание способов смазки передач и подшипников качения
15 Описание сборки редуктора
16 Литература

Всего: 60 страниц + 11 файлов Компас (эпюры, подшипниковая крышка, шкив, колесо зубчатое, вал-шестерня, привод, корпус, редуктор цилиндрический двухступенчатый)

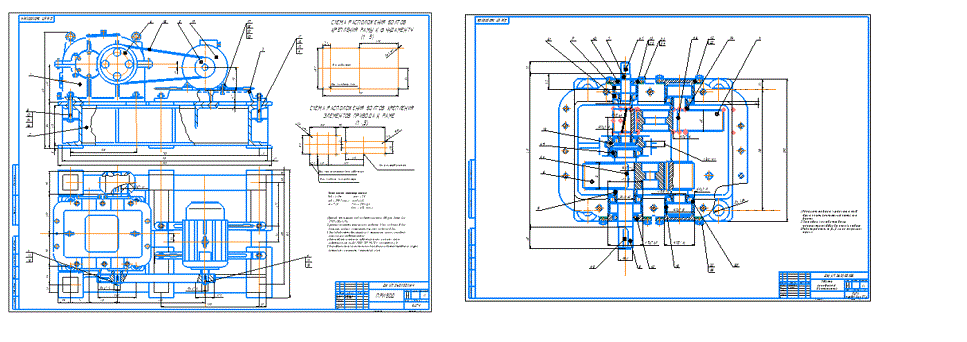

Предварительный просмотр
