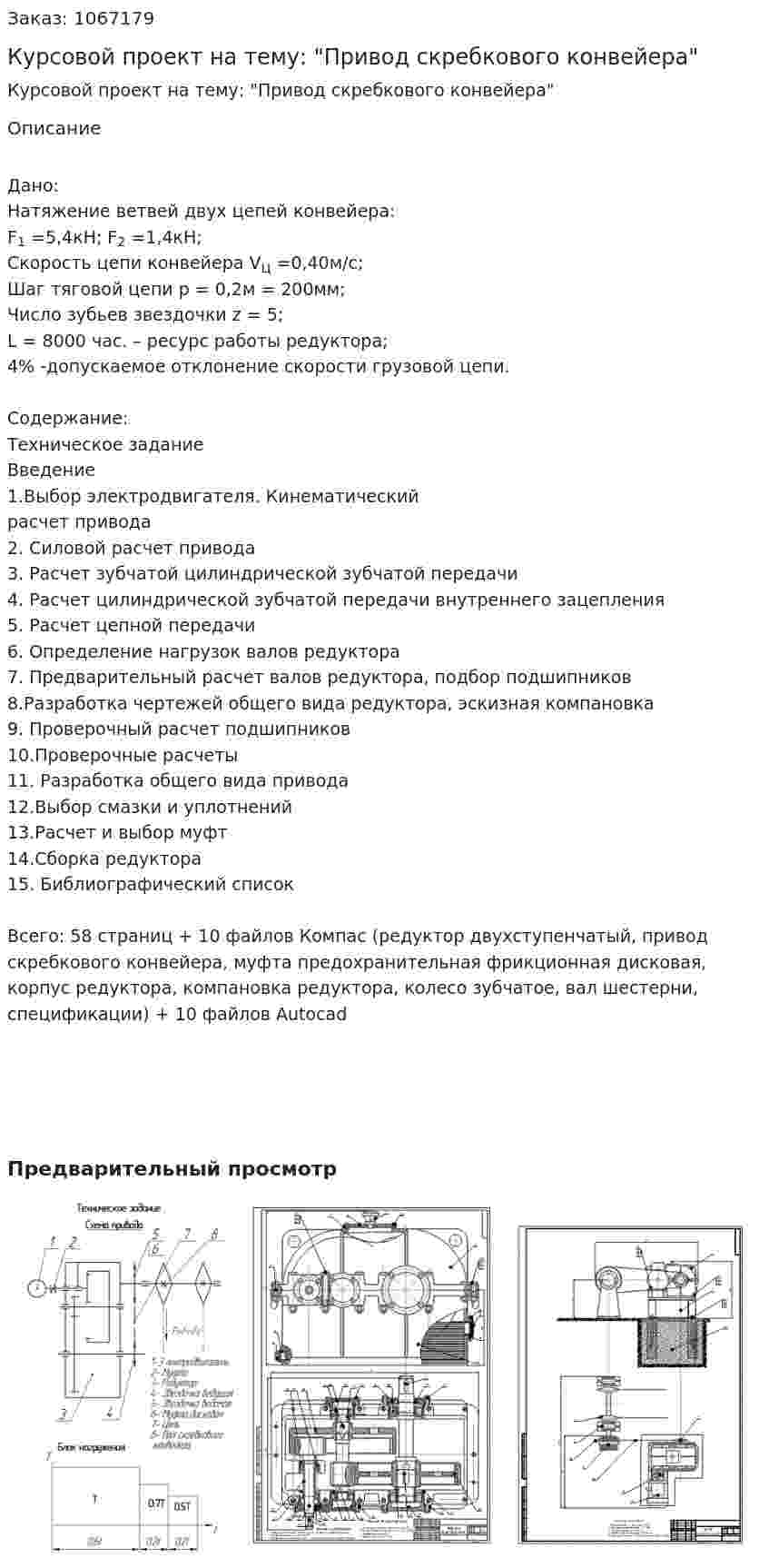

Курсовой проект на тему: "Привод скребкового конвейера"

Дано:
Натяжение ветвей двух цепей конвейера:
F₁ =5,4кН; F₂ =1,4кН;
Скорость цепи конвейера V_Ц =0,40м/с;
Шаг тяговой цепи p = 0,2м = 200мм;
Число зубьев звездочки z = 5;
L = 8000 час. – ресурс работы редуктора;
4% -допускаемое отклонение скорости грузовой цепи.

Содержание:
Техническое задание
Введение
1.Выбор электродвигателя. Кинематический расчет привода
2. Силовой расчет привода
3. Расчет зубчатой цилиндрической зубчатой передачи
4. Расчет цилиндрической зубчатой передачи внутреннего зацепления
5. Расчет цепной передачи
6. Определение нагрузок валов редуктора
7. Предварительный расчет валов редуктора, подбор подшипников
8.Разработка чертежей общего вида редуктора, эскизная компановка
9. Проверочный расчет подшипников
10.Проверочные расчеты
11. Разработка общего вида привода
12.Выбор смазки и уплотнений
13.Расчет и выбор муфт
14.Сборка редуктора
15. Библиографический список

Всего: 58 страниц + 10 файлов Компас (редуктор двухступенчатый, привод скребкового конвейера, муфта предохранительная фрикционная дисковая, корпус редуктора, компановка редуктора, колесо зубчатое, вал шестерни, спецификации) + 10 файлов Autocad

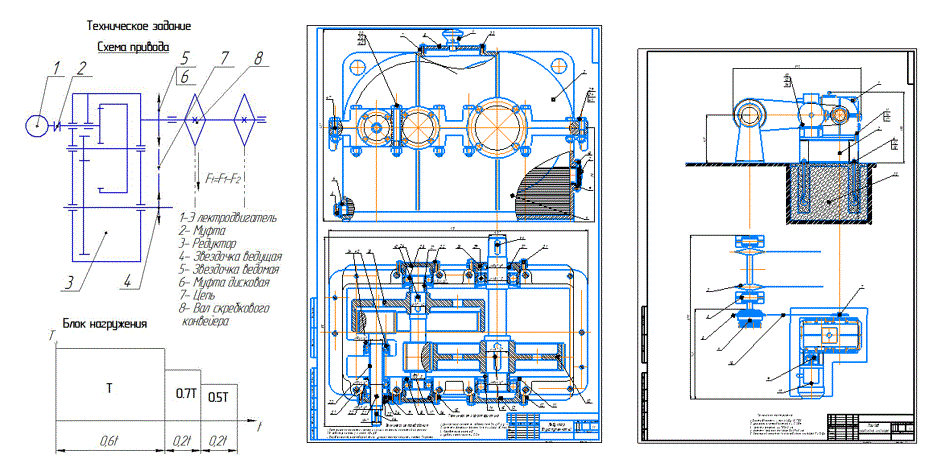

Предварительный просмотр
