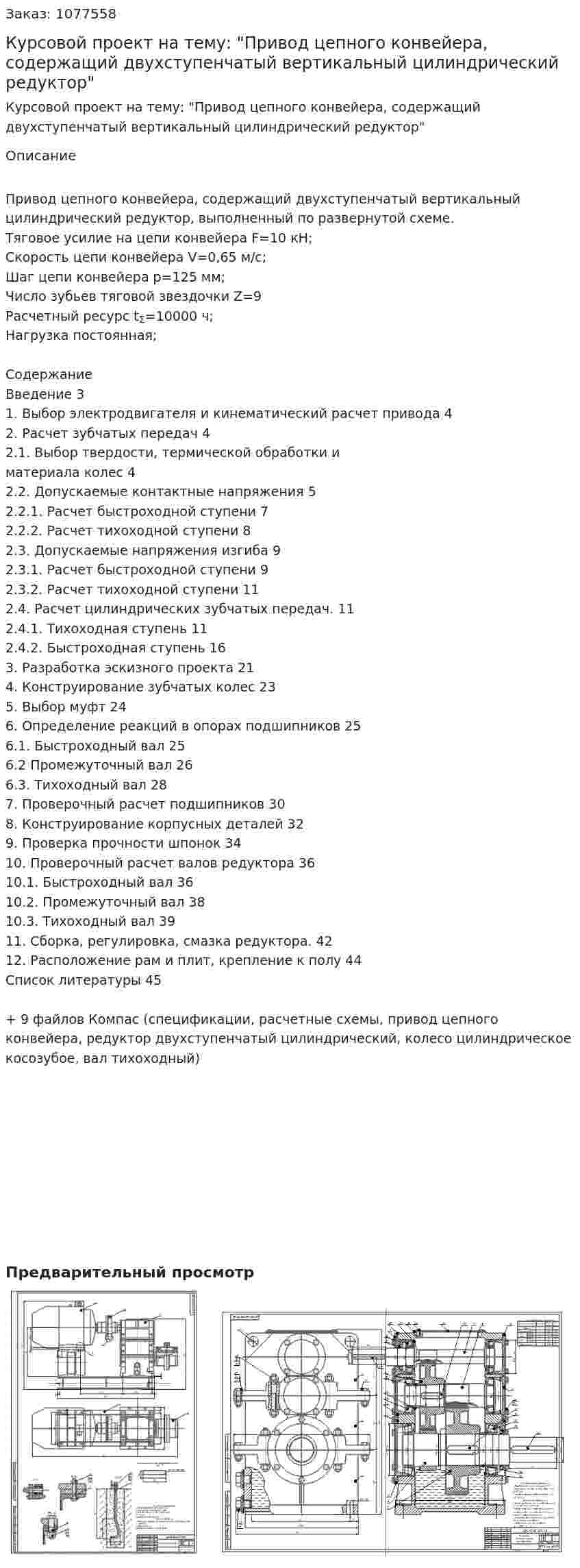

Курсовой проект на тему: "Привод цепного конвейера, содержащий двухступенчатый вертикальный цилиндрический редуктор"

Привод цепного конвейера, содержащий двухступенчатый вертикальный цилиндрический редуктор, выполненный по развернутой схеме.
Тяговое усилие на цепи конвейера F=10 кН;
Скорость цепи конвейера V=0,65 м/с;
Шаг цепи конвейера p=125 мм;
Число зубьев тяговой звездочки Z=9
Расчетный ресурс t_Σ=10000 ч;
Нагрузка постоянная;

Содержание
Введение 3
1. Выбор электродвигателя и кинематический расчет привода 4
2. Расчет зубчатых передач 4
2.1. Выбор твердости, термической обработки и материала колес 4
2.2. Допускаемые контактные напряжения 5
2.2.1. Расчет быстроходной ступени 7
2.2.2. Расчет тихоходной ступени 8
2.3. Допускаемые напряжения изгиба 9
2.3.1. Расчет быстроходной ступени 9
2.3.2. Расчет тихоходной ступени 11
2.4. Расчет цилиндрических зубчатых передач. 11
2.4.1. Тихоходная ступень 11
2.4.2. Быстроходная ступень 16
3. Разработка эскизного проекта 21
4. Конструирование зубчатых колес 23
5. Выбор муфт 24
6. Определение реакций в опорах подшипников 25
6.1. Быстроходный вал 25
6.2 Промежуточный вал 26
6.3. Тихоходный вал 28
7. Проверочный расчет подшипников 30
8. Конструирование корпусных деталей 32
9. Проверка прочности шпонок 34
10. Проверочный расчет валов редуктора 36
10.1. Быстроходный вал 36
10.2. Промежуточный вал 38
10.3. Тихоходный вал 39
11. Сборка, регулировка, смазка редуктора. 42
12. Расположение рам и плит, крепление к полу 44
Список литературы 45

+ 9 файлов Компас (спецификации, расчетные схемы, привод цепного конвейера, редуктор двухступенчатый цилиндрический, колесо цилиндрическое косозубое, вал тихоходный)

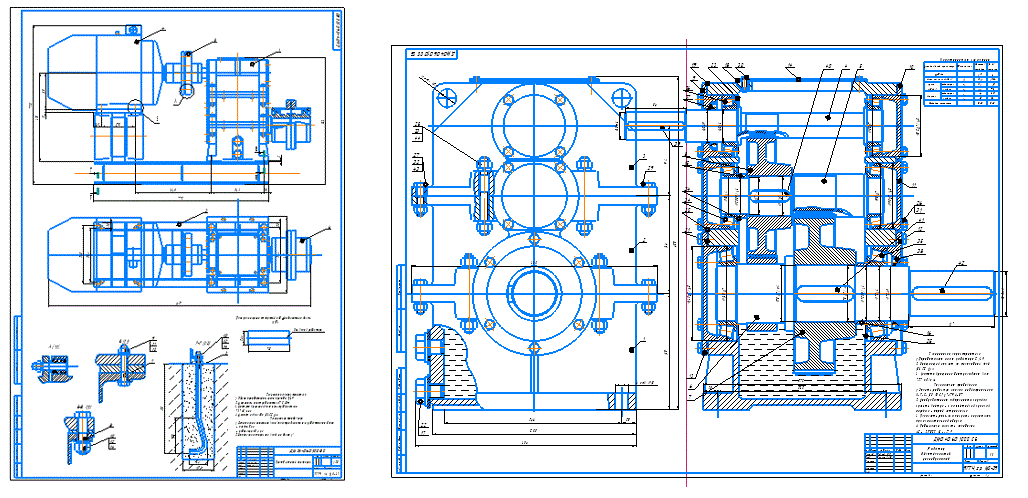

Предварительный просмотр
