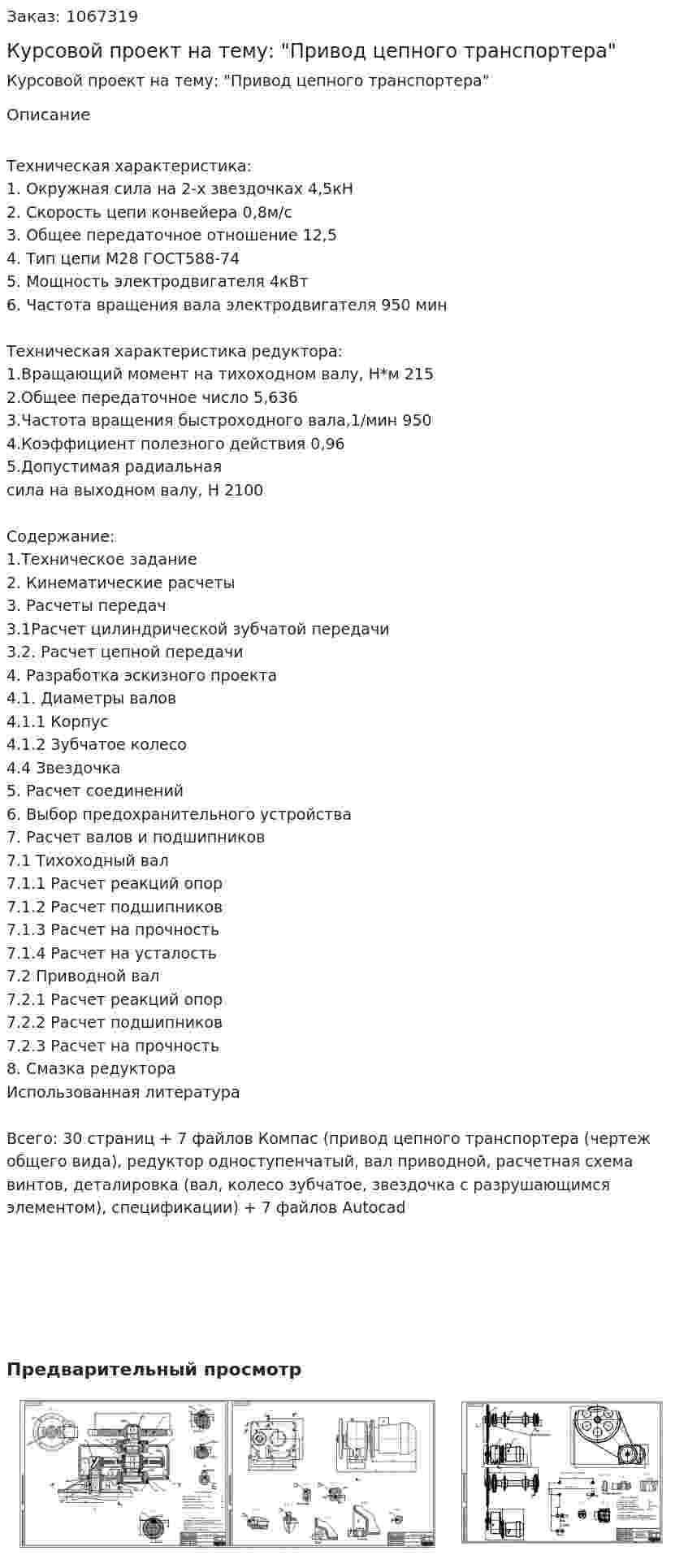

Курсовой проект на тему: "Привод цепного транспортера"

Техническая характеристика:
1. Окружная сила на 2-х звездочках 4,5кН
2. Скорость цепи конвейера 0,8м/с
3. Общее передаточное отношение 12,5
4. Тип цепи М28 ГОСТ588-74
5. Мощность электродвигателя 4кВт
6. Частота вращения вала электродвигателя 950 мин

Техническая характеристика редуктора:
1.Вращающий момент на тихоходном валу, Н*м 215
2.Общее передаточное число 5,636
3.Частота вращения быстроходного вала,1/мин 950
4.Коэффициент полезного действия 0,96
5.Допустимая радиальная сила на выходном валу, Н 2100

Содержание:
1.Техническое задание
2. Кинематические расчеты
3. Расчеты передач
3.1Расчет цилиндрической зубчатой передачи
3.2. Расчет цепной передачи
4. Разработка эскизного проекта
4.1. Диаметры валов
4.1.1 Корпус
4.1.2 Зубчатое колесо
4.4 Звездочка
5. Расчет соединений
6. Выбор предохранительного устройства
7. Расчет валов и подшипников
7.1 Тихоходный вал
7.1.1 Расчет реакций опор
7.1.2 Расчет подшипников
7.1.3 Расчет на прочность
7.1.4 Расчет на усталость
7.2 Приводной вал
7.2.1 Расчет реакций опор
7.2.2 Расчет подшипников
7.2.3 Расчет на прочность
8. Смазка редуктора
Использованная литература

Всего: 30 страниц + 7 файлов Компас (привод цепного транспортера (чертеж общего вида), редуктор одноступенчатый, вал приводной, расчетная схема винтов, деталировка (вал, колесо зубчатое, звездочка с разрушающимся элементом), спецификации) + 7 файлов Autocad

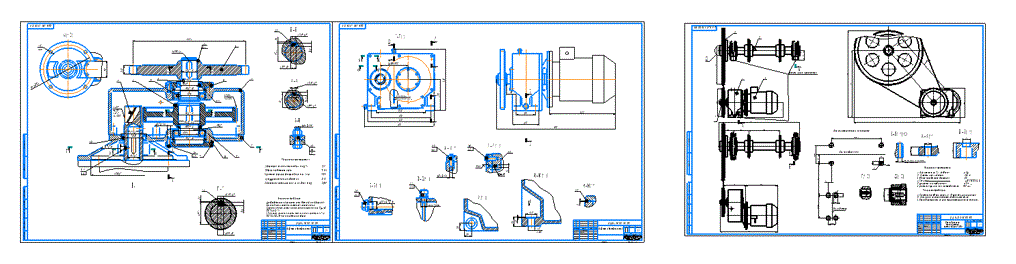

Предварительный просмотр
