Курсовой проект на тему: "Привод цепного транспортера"

Окружная сила на тяговых звездочках 3300 Н
Скорость движения тяговой цепи 1 м/с
Общее передаточное число привода 32
Мощность электродвигателя 4 кВт
Частота вращения вала электродвигателя 1410 об/мин
Вращающий момент на тихоходном валу 41 Н·м
Частота вращения тихоходного вала 44 об/мин
Передаточное число 32
Коэффициент полезного действия 0,864

Содержание:
Введение 4
1. Кинематический и энергетический расчет 5
1.1. Выбор электродвигателя 5
2. Проектирование червячного редуктора 6
2.1. Расчет параметров передачи на ЭВМ 6
3. Эскизный проект и последовательность проектирования 7
3.1. Проектирование расчета валов 7
3.2. Расчет подшипников 8
3.2.1. Расчет подшипников быстроходного вала 8
3.2.2. Расчет подшипников тихоходного вала 11
3.2.3. Расчет подшипников приводного вала 13
3.3. Выбор посадок колец подшипников 15
4. Расчет валов на статическую прочность 15
4.1.Расчет быстроходного вала 16
4.1.1.Построение эпюр моментов 18
4.1.2.Расчет сечения Е на статическую прочность 18
4.1.2.Расчет сечения Е на сопротивление усталости 18
4.2.Расчет тихоходного вала на прочность 19
4.2.1.Построение эпюр моментов 19
4.2.2.Расчет сечения Е на статическую прочность 21
4.2.3.Расчет сечения Е на сопротивление усталости 21
4.3. Расчет приводного вала 22
4.3.1.Построение эпюр моментов 23
4.3.2.Расчет сечения Е на статическую прочность 25
4.3.3.Расчет сечения Е на сопротивление усталости 25
5. Проверочный расчет соединений редуктора 26
5.1 Шпоночное соединение 26
6. Смазочная система 27
7. Расчет муфт 29
7.1. Расчет комбинированной муфты 29
7.2 Выбор и проверочный расчет упругой муфты 29
8. Заключение 30
9.Список использованной литературы 30

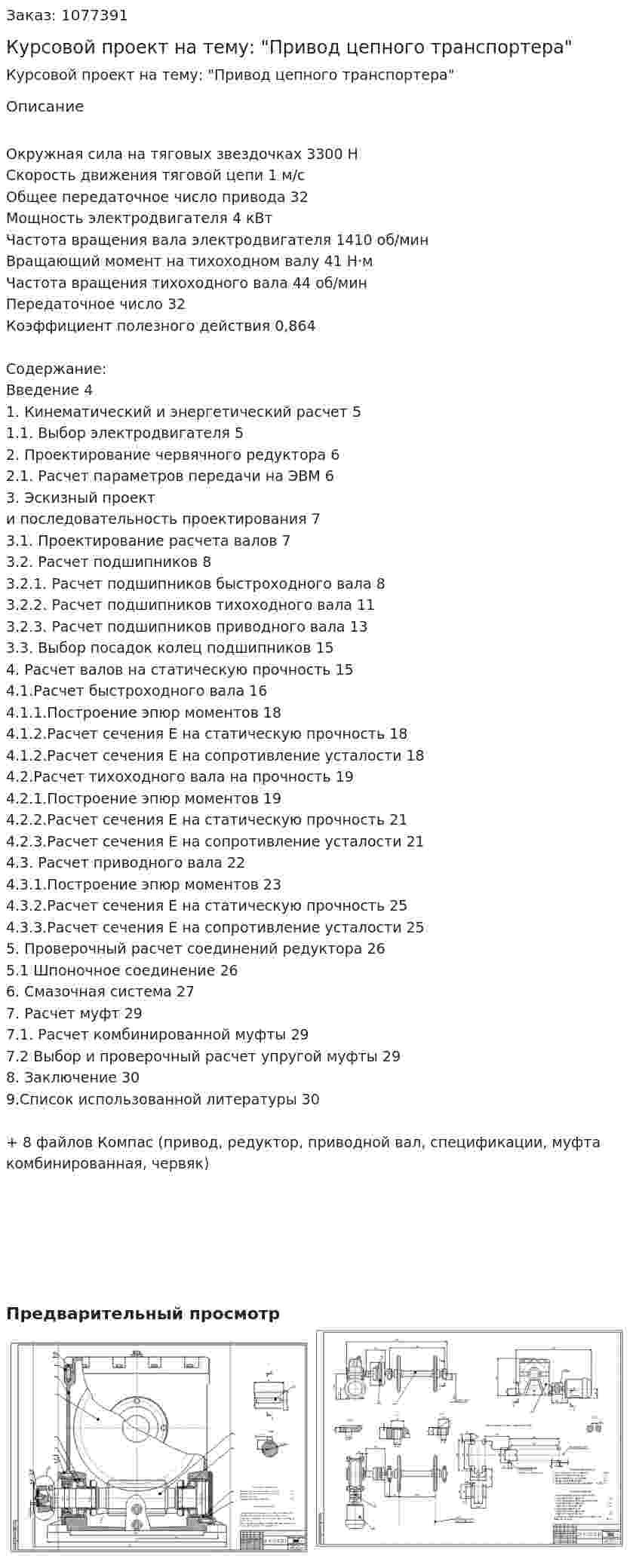

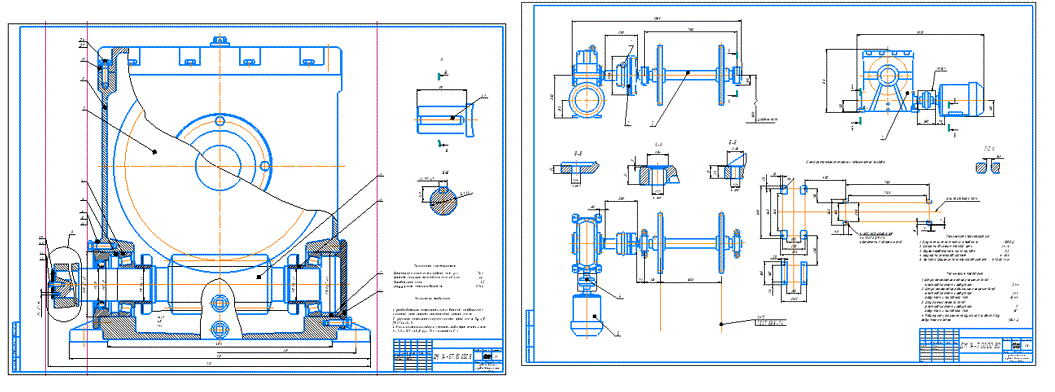

+ 8 файлов Компас (привод, редуктор, приводной вал, спецификации, муфта комбинированная, червяк)
