Курсовой проект на тему: "Разработать привод цепного конвейера, состоящий из электродвигателя, трёхступенчатого редуктора и вала звёздочки конвейера"Тяговое усилие Ft = 1750 Н, скорость транспортера V = 0.4 м/с

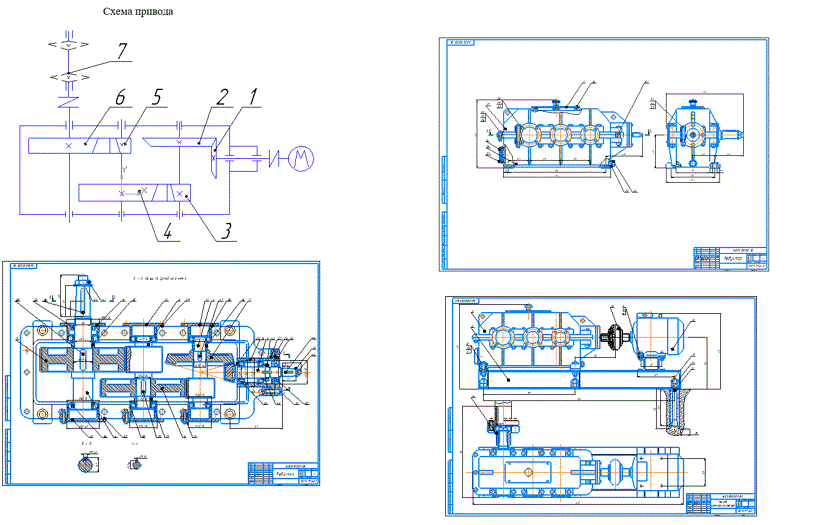

На схеме обозначены:
1 – шестерня конической передачи;
2 – колесо конической передачи;
3 – шестерня косозубой цилиндрической передачи;
4 – колесо косозубой цилиндрической передачи;
5 – шестерня косозубой цилиндрической передачи;
6 – колесо косозубой цилиндрической передачи;
7 – вал звёздочки конвейера;
Движение от электродвигателя через муфту передаётся на входной вал редуктора, далее через коническую передачу 1-2, движение передаётся на промежуточный вал редуктора, от него через косозубую передачу 3-4, движение передаётся на промежуточный вал 4-5, от него через косозубую передачу 5-6 на выходной вал, который упругой муфтой соединен с валом звёздочки конвейера.


СОДЕРЖАНИЕ
Введение
1. Кинематический и силовой расчёт привода
2. Расчёт зубчатых передач
2.5. Расчёт конической прямозубой передачи 1-2
2.6. Расчёт цилиндрической косозубой передачи 3-4
2.7. Расчёт цилиндрической косозубой передачи 5-6
3 Компоновка редуктора
3.1 Конструктивные элементы корпуса
3.2 Ориентировочный расчёт валов
3.3 Подбор подшипников
4. Выбор и проверка шпонок
5. Проверочный расчёт подшипников и уточнённый расчёт валов
5.1 Проверка подшипников на долговечность
5.2 Уточнённый расчёт валов
6 Выбор муфт привода
7 Выбор смазки
8 Сборка и регулировка редуктора
Заключение
Список использованной литературы

Всего: 44 страницы + 11 файлов Компас (чертеж, стакан, спецификации, редуктор, привод цепного конвейера, крышка подшипника, колесо цилиндрическое, вал выходной)
