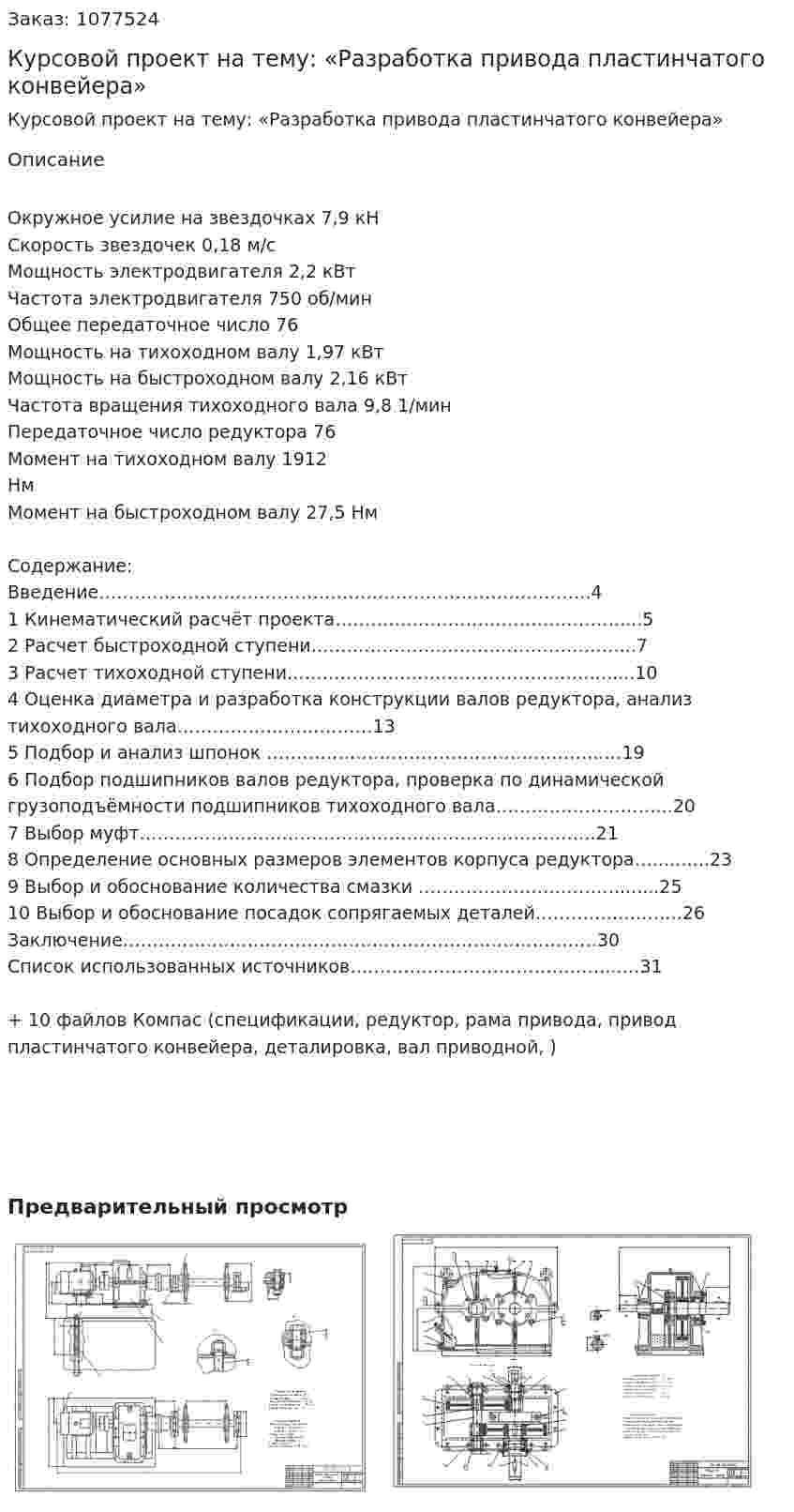

Курсовой проект на тему: «Разработка привода пластинчатого конвейера»

Окружное усилие на звездочках 7,9 кН
Скорость звездочек 0,18 м/с
Мощность электродвигателя 2,2 кВт
Частота электродвигателя 750 об/мин
Общее передаточное число 76
Мощность на тихоходном валу 1,97 кВт
Мощность на быстроходном валу 2,16 кВт
Частота вращения тихоходного вала 9,8 1/мин
Передаточное число редуктора 76
Момент на тихоходном валу 1912 Нм
Момент на быстроходном валу 27,5 Нм

Содержание:
Введение………………………………………………………………………..4
1 Кинематический расчёт проекта…………………………………………....5
2 Расчет быстроходной ступени.……………………………………………...7
3 Расчет тихоходной ступени.…………………………………………….......10
4 Оценка диаметра и разработка конструкции валов редуктора, анализ тихоходного вала……………………………13
5 Подбор и анализ шпонок ………………………………………………...…19
6 Подбор подшипников валов редуктора, проверка по динамической грузоподъёмности подшипников тихоходного вала………………………...20
7 Выбор муфт…………………………………………………………………..21
8 Определение основных размеров элементов корпуса редуктора…...…....23
9 Выбор и обоснование количества смазки ……………………………........25
10 Выбор и обоснование посадок сопрягаемых деталей…………..….….…26
Заключение………………………………………………………………….….30
Список использованных источников……………………………………...….31

+ 10 файлов Компас (спецификации, редуктор, рама привода, привод пластинчатого конвейера, деталировка, вал приводной, )

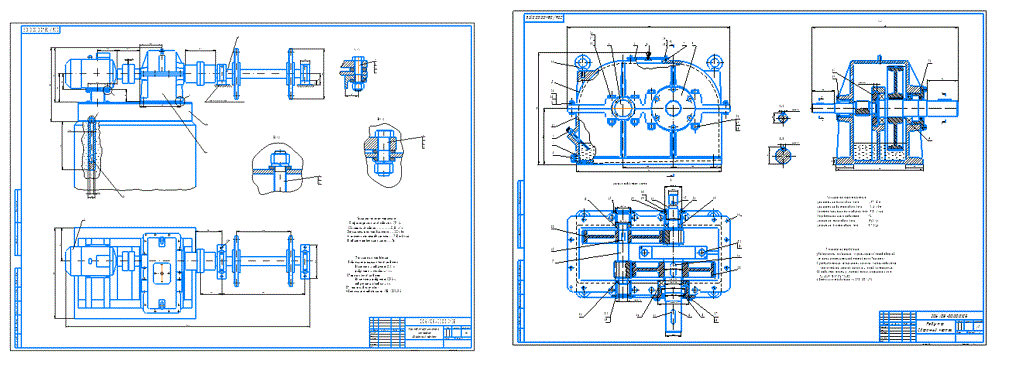

Предварительный просмотр
