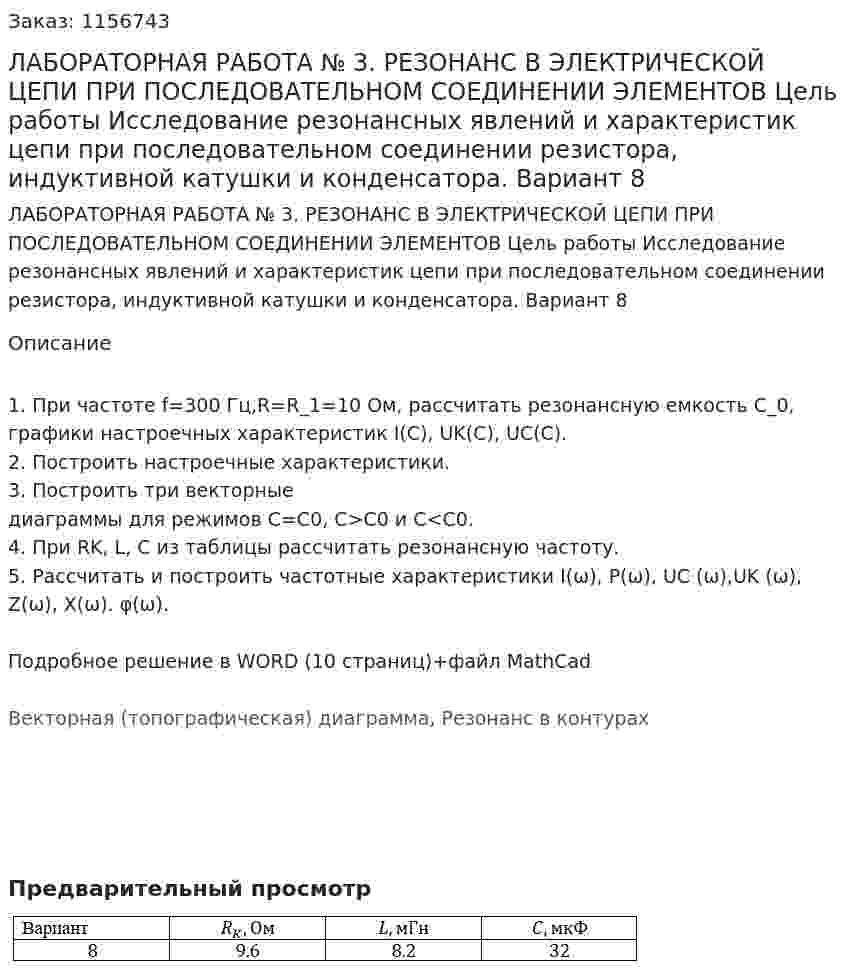

ЛАБОРАТОРНАЯ РАБОТА № 3. РЕЗОНАНС В ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПРИ ПОСЛЕДОВАТЕЛЬНОМ СОЕДИНЕНИИ ЭЛЕМЕНТОВ Цель работы Исследование резонансных явлений и характеристик цепи при последовательном соединении резистора, индуктивной катушки и конденсатора. Вариант 8
ЛАБОРАТОРНАЯ РАБОТА № 3. РЕЗОНАНС В ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПРИ ПОСЛЕДОВАТЕЛЬНОМ СОЕДИНЕНИИ ЭЛЕМЕНТОВ Цель работы Исследование резонансных явлений и характеристик цепи при последовательном соединении резистора, индуктивной катушки и конденсатора. Вариант 8
Описание
1. При частоте f=300 Гц,R=R_1=10 Ом, рассчитать резонансную емкость C_0, графики настроечных характеристик I(C), UK(C), UC(C).
2. Построить настроечные характеристики.
3. Построить три векторные диаграммы для режимов С=С0, С>C0 и C<C0.
4. При RK, L, C из таблицы рассчитать резонансную частоту.
5. Рассчитать и построить частотные характеристики I(ω), P(ω), UC (ω),UK (ω), Z(ω), X(ω). φ(ω).
Подробное решение в WORD (10 страниц)+файл MathCad
Векторная (топографическая) диаграмма, Резонанс в контурах
- ЛАБОРАТОРНАЯ РАБОТА № 3. РЕЗОНАНС В ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ПРИ ПОСЛЕДОВАТЕЛЬНОМ СОЕДИНЕНИИ ЭЛЕМЕНТОВ Цель работы Исследование резонансных явлений и характеристик цепи при последовательном соединении резистора, индуктивной катушки и конденсатора. Вариант 8
