Лабораторная работа №9 Временные характеристики линейных электрических цепей Вариант 4

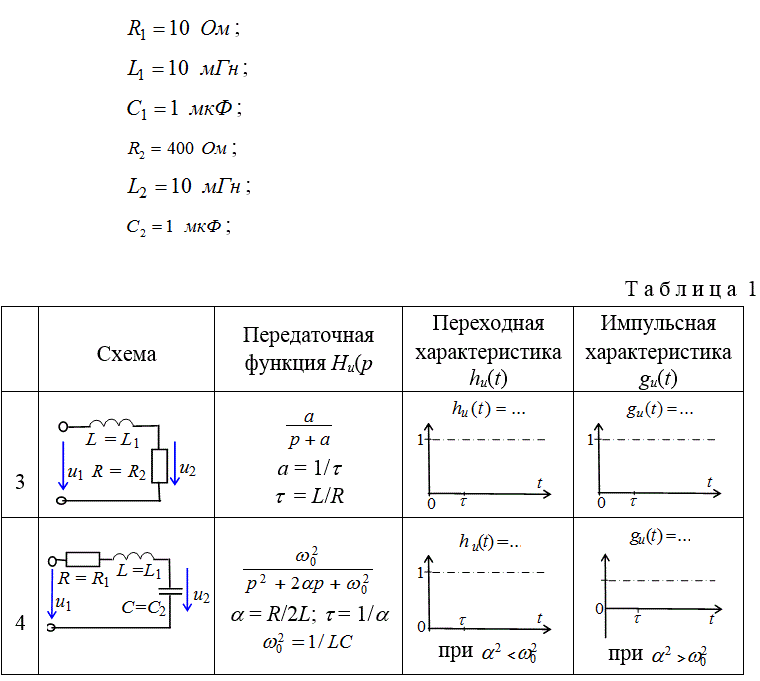

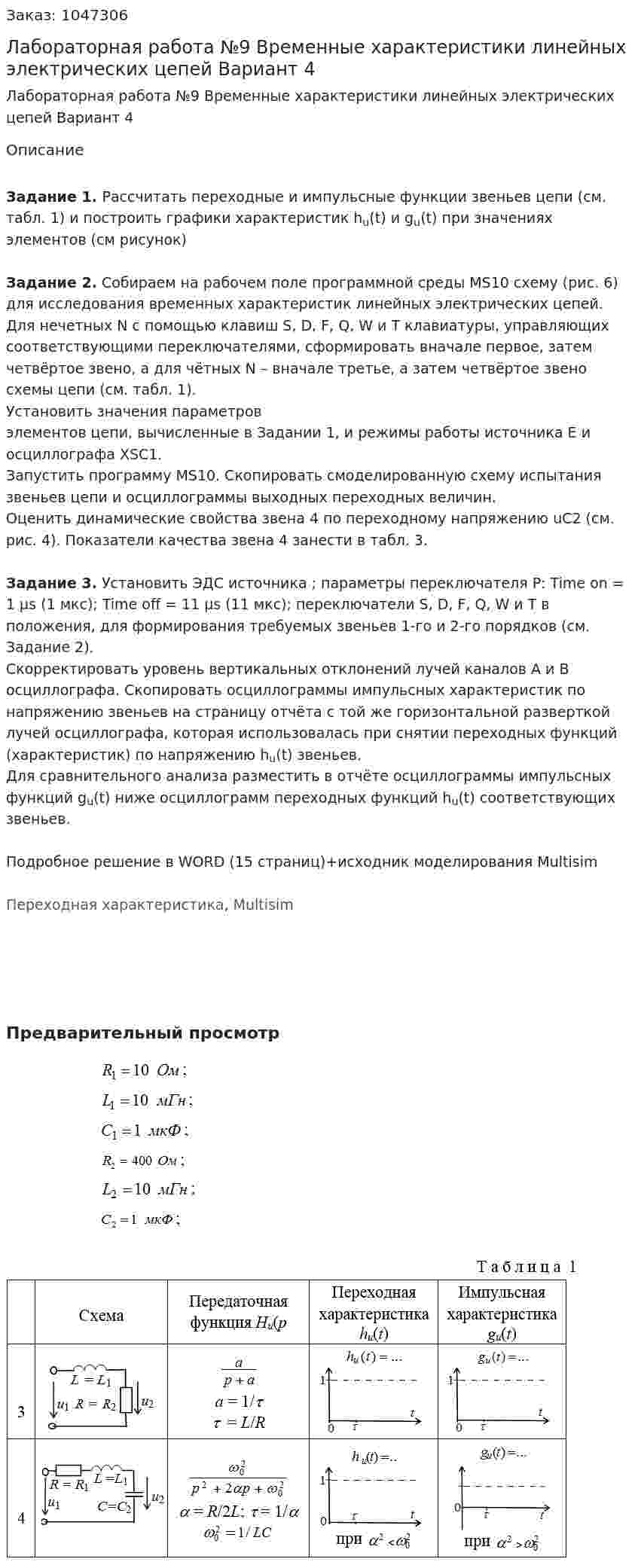

Задание 1. Рассчитать переходные и импульсные функции звеньев цепи (см. табл. 1) и построить графики характеристик h_u(t) и g_u(t) при значениях элементов (см рисунок)

Задание 2. Cобираем на рабочем поле программной среды MS10 схему (рис. 6) для исследования временных характеристик линейных электрических цепей.
Для нечетных N с помощью клавиш S, D, F, Q, W и Т клавиатуры, управляющих соответствующими переключателями, сформировать вначале первое, затем четвёртое звено, а для чётных N – вначале третье, а затем четвёртое звено схемы цепи (см. табл. 1).
Установить значения параметров элементов цепи, вычисленные в Задании 1, и режимы работы источника E и осциллографа XSC1.
Запустить программу MS10. Скопировать смоделированную схему испытания звеньев цепи и осциллограммы выходных переходных величин.
Оценить динамические свойства звена 4 по переходному напряжению uC2 (см. рис. 4). Показатели качества звена 4 занести в табл. 3.

Задание 3. Установить ЭДС источника ; параметры переключателя Р: Time on = 1 μs (1 мкс); Time off = 11 μs (11 мкс); переключатели S, D, F, Q, W и Т в положения, для формирования требуемых звеньев 1-го и 2-го порядков (см. Задание 2).
Скорректировать уровень вертикальных отклонений лучей каналов А и В осциллографа. Скопировать осциллограммы импульсных характеристик по напряжению звеньев на страницу отчёта с той же горизонтальной разверткой лучей осциллографа, которая использовалась при снятии переходных функций (характеристик) по напряжению h_u(t) звеньев.
Для сравнительного анализа разместить в отчёте осциллограммы импульсных функций g_u(t) ниже осциллограмм переходных функций h_u(t) соответствующих звеньев.
