Лабораторная работа Исследование разветвленной цепи постоянного тока с несколькими источниками Вариант 24

1. Во вводной части сформулировать используемые теоретические закономерности.
2. Определить исходные данные для расчета: схему соединений, номиналы резисторов и ЭДС источников.
3. Ввести в схему условные обозначения узлов, контуров. Задать направление протекания токов и обхода контуров по часовой стрелки, начертить схему с указанными обозначениями.
4. Составить систему уравнений по первому и второму законам Кирхгофа.
5. Составить систему уравнений для контурных токов и уравнения для определения токов в ветвях.
5. Привести системы уравнений к стандартному виду, включив в каждое уравнение все неизвестные.
6. Выбрать способ решения системы уравнений, выполнить решение, руководствуясь выбранным способом, ход решения со всеми ключевыми преобразованиями и пояснениями привести в отчете.
7. Если для некоторых токов получены отрицательные значения, начертить новую схему с исправленными направлениями токов.
8. Выполнить проверку решения подстановкой найденных неизвестных в исходные уравнения, в случае невыполнения условий проверки, повторить расчет и найти ошибку.
9. Собрать схему цепи в EWB. Измерить искомые токи с помощью включения амперметров в каждую ветвь исследуемой цепи и падения напряжений на всех сопротивлениях схемы.
10. Занести результаты расчета и измерений в отчет в виде табл. 8.

Дано

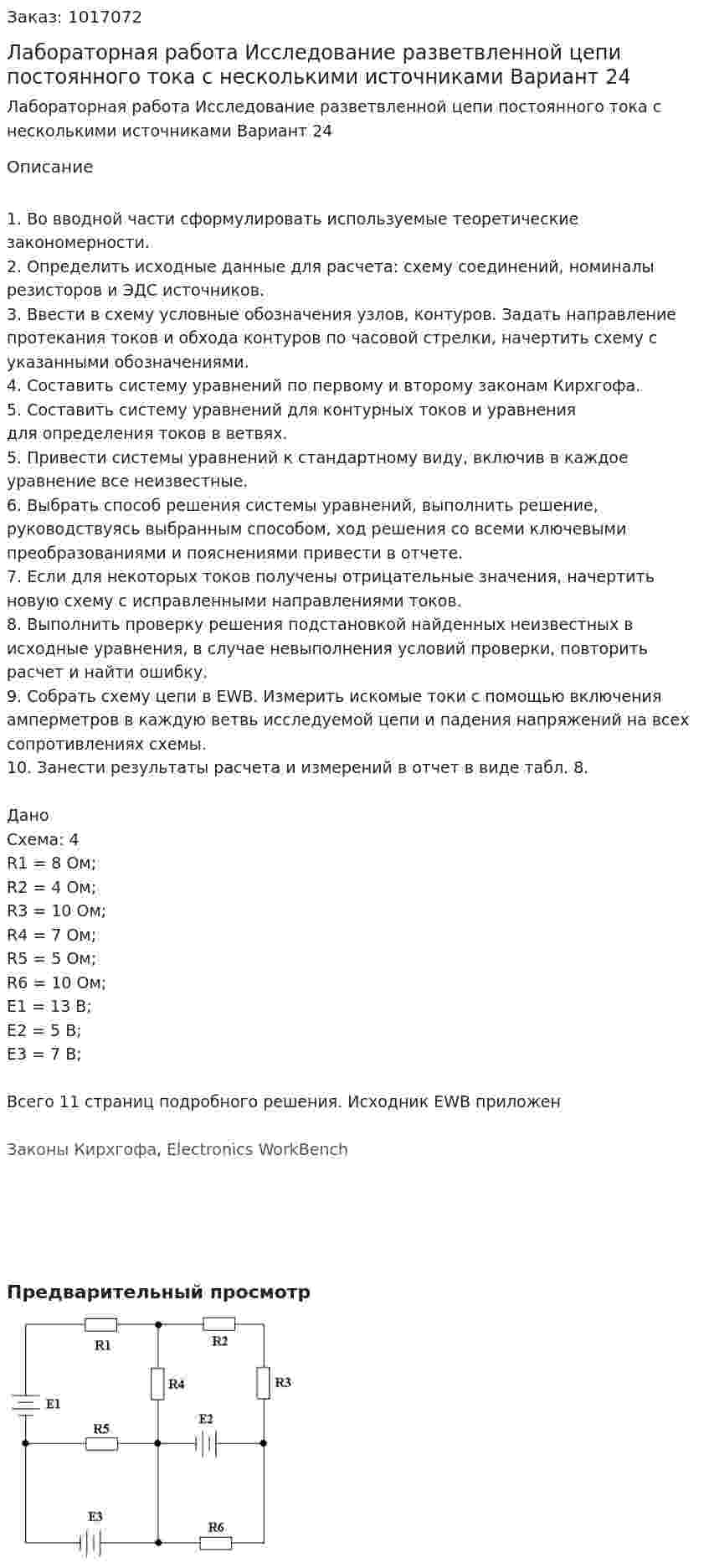

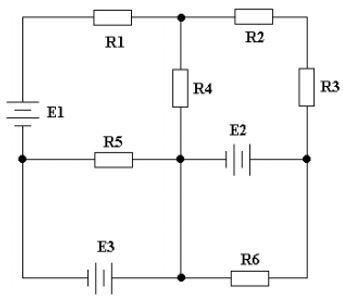

Схема: 4
R1 = 8 Ом;
R2 = 4 Ом;
R3 = 10 Ом;
R4 = 7 Ом;
R5 = 5 Ом;
R6 = 10 Ом;
E1 = 13 В;
E2 = 5 В;
E3 = 7 В;

Всего 11 страниц подробного решения. Исходник EWB приложен

Законы Кирхгофа, Electronics WorkBench
