Лабораторная работа "Исследование транзисторных усилительных схем"

Рабочее задание:
1. Провести моделирование схем с использованием пакетов программ и дополнительно по результатам моделирования подкорректировать значения элементов схем с целью получить оптимальные характеристики схем:
а) максимальный неискаженный сигнал (максимальное использование источника питания) при уровне искажений не более 5%, которые контролируются визуально и стают, различимы визуально на экране компьютера (или использовать разложение временной зависимости в ряд Фурье)
б) минимальное потребление схемы от источника питания при номинальном режиме работы
в) максимальные передаточные характеристики схемы (по току, по напряжению, по мощности, максимальная частотная полоса усиливаемого сигнала - в зависимости от вида и назначения варианта схемы)
2. Исследовать и зарисовать характеристики схемы в зависимости от частоты:
модуль и фазу входного сопротивления;
модуль и фазу выходного сопротивления;
модуль и фазу коэффициента передачи по напряжению;
модуль и фазу коэффициента передачи по току;
3. На средней частоте рабочего диапазона частот схемы (на средней частоте полосы пропускания) определить:
модуль и фазу передаточного сопротивления Z_пер = U_вых/I_вх
модуль и фазу передаточной проводимости Y_пер = I_вых/U_вх
значение модуля и фазы комплексных коэффициентов А-параметров схемы:
U₁ = A₁₁U₂ + A₁₂I₂
I₁ = A₂₁U₂ + A₂₂I₂

Содержание:

Сущность графоаналитического метода расчета нелинейных цепей
Схемы включения транзистора
Температурная стабилизация усилителя.
Подготовка к работе
Выводы

Всего 16 страниц

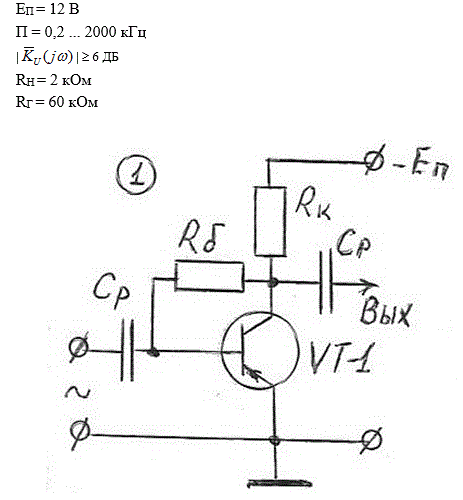

Предварительный просмотр
