Линейные цепи постоянного тока
Линейные цепи постоянного тока
Описание

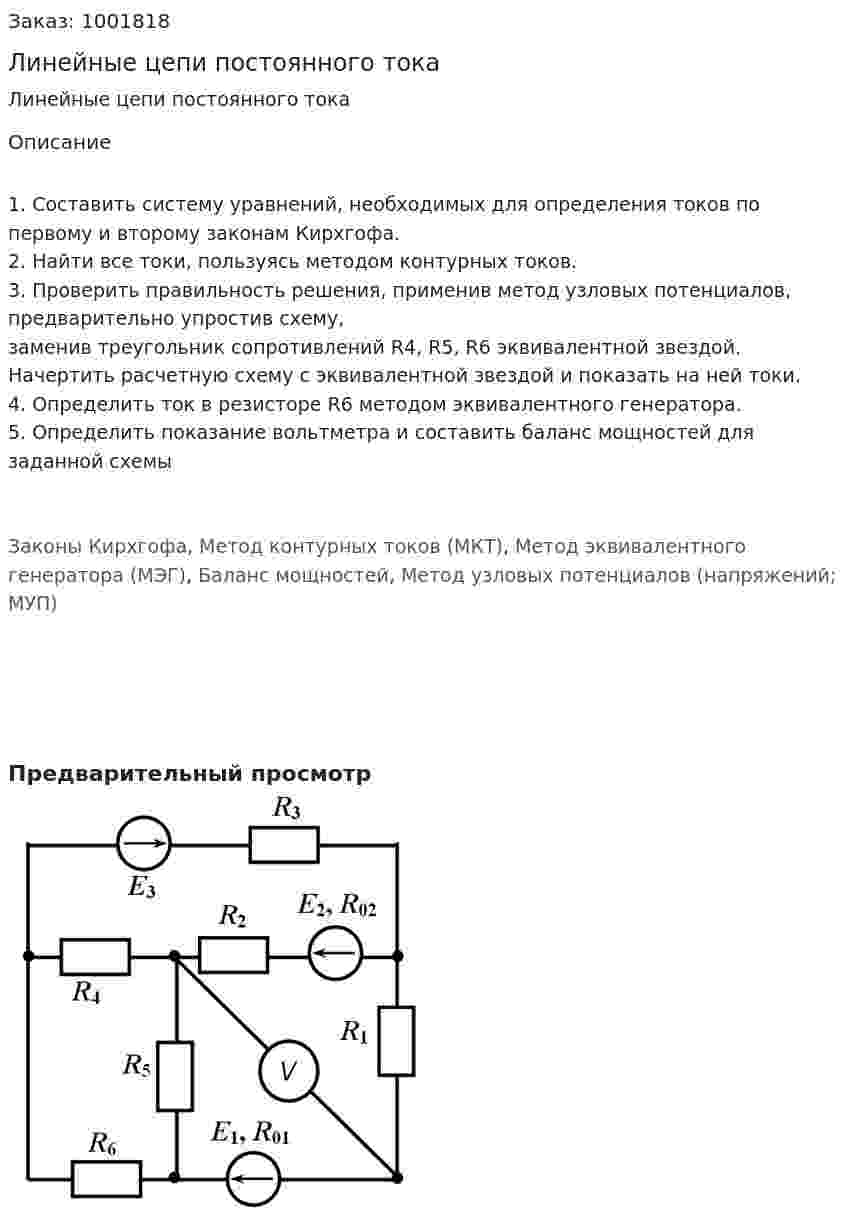

1. Составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа.
2. Найти все токи, пользуясь методом контурных токов.

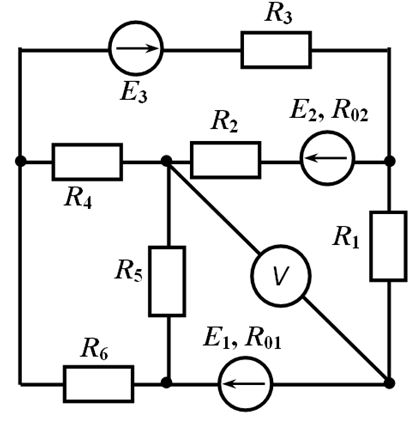

3. Проверить правильность решения, применив метод узловых потенциалов, предварительно упростив схему, заменив треугольник сопротивлений R4, R5, R6 эквивалентной звездой. Начертить расчетную схему с эквивалентной звездой и показать на ней токи.
4. Определить ток в резисторе R6 методом эквивалентного генератора.
5. Определить показание вольтметра и составить баланс мощностей для заданной схемы
Законы Кирхгофа, Метод контурных токов (МКТ), Метод эквивалентного генератора (МЭГ), Баланс мощностей, Метод узловых потенциалов (напряжений; МУП)
- Линейные цепи постоянного тока
- Линейные цепи постоянного тока 1 Составить на основании законов Кирхгофа систему уравнений для расчета токов во всех ветвях схемы2 Определить токи во всех ветвях методом контурных токов (МКТ)3 Определить токи во всех ветвях методом узловых потенциалов (МУП)4 Баланс мощностей
- Линейные цепи постоянного тока 1 Составить на основании законов Кирхгофа систему уравнений для расчета токов во всех ветвях схемы2 Определить токи во всех ветвях методом контурных токов (МКТ)3 Определить токи во всех ветвях методом узловых потенциалов (МУП)4 Баланс мощностей
- Линейные цепи постоянного тока 1. Упростите схему, заменив последовательно и параллельно соединенные резисторы эквивалентными. Дальнейший расчет выполнить для упрощенной схемы. 2. Составьте на основании законов Кирхгофа систему уравнений для расчета токов во всех ветвях схемы. 3. Определите токи во всех ветвях схемы методом контурных токов. 4. Определите токи во всех ветвях схемы методом узловых потенциалов. 5. Начертите потенциальную диаграмму для любого замкнутого контура. 6. Напишите выводы. В выводах кратко охарактеризуйте каждый из освоенных методов расчета, пояснив, какие законы и принципы лежат в его основе. Оцените результаты расчетов. Вариант 5 (рисунок 3)
- Линейные цепи постоянного тока 1. Упростите схему, заменив последовательно и параллельно соединенные резисторы эквивалентными. Дальнейший расчет выполнить для упрощенной схемы. 2. Составьте на основании законов Кирхгофа систему уравнений для расчета токов во всех ветвях схемы. 3. Определите токи во всех ветвях схемы методом контурных токов. 4. Определите токи во всех ветвях схемы методом узловых потенциалов. 5. Начертите потенциальную диаграмму для любого замкнутого контура. 6. Напишите выводы. В выводах кратко охарактеризуйте каждый из освоенных методов расчета, пояснив, какие законы и принципы лежат в его основе. Оцените результаты расчетов. Вариант 5 (рисунок 3)
- Линейные цепи постоянного тока Вариант 64 E2 = 200 В; E3 = 200 В; I02 = 2 A; Iк2 = 0; Iк3 = 1.5 А; R1 = 40 Ом; R2 = 160 Ом; R3 = 200 Ом; R4 = 70 Ом; R5 = 300 Ом; R6 = 80 Ом;
- Линейные цепи постоянного тока Вариант 64 E2 = 200 В; E3 = 200 В; I02 = 2 A; Iк2 = 0; Iк3 = 1.5 А; R1 = 40 Ом; R2 = 160 Ом; R3 = 200 Ом; R4 = 70 Ом; R5 = 300 Ом; R6 = 80 Ом;
- ЛИНЕЙНЫЕ ЦЕПИ НЕСИНУСОИДАЛЬНОГО ТОКА Задание: • определить закон изменения во времени величины тока i1 через индуктивный элемент; построить график i1(t) на интервале 0 ÷ 20 мс; • определить закон изменения во времени величины напряжения uc на емкостном элементе; построить график uc(t) на интервале 0 ÷ 20 мс; • построить амплитудно- и фазочастотный линейчатые спектры напряжения uc на емкостном элементе. В приведённой схеме заданы следующие параметры: e1(t)=50sin(100πt) В; e3(t)=15+35sin(300πt) В; R1=10 Ом; L1=10 мГн; С1=30 мкФ; R2=40 Ом; R3=20 Ом.
- Линейные цепи однофазного переменного тока 1. Определить комплексные сопротивления всех ветвей схемы в показательной и алгебраической формах.2. Определить общее сопротивление всей цепи в алгебраической форме3. Определить токи в ветвях и напряжения на каждом элементе исходной схемы4. Определить показания приборов (амперметров и вольтметра).5. Построить векторную диаграмму токов и топографическую диаграмму напряжений на одной комплексной плоскости6. Определить КПД и cosφ исходной системы относительно цеха7. Определить характер и номинал элемента, который необходимо подключить к нагрузке цеха, чтобы коэффициент мощности цеха был равен 0,95.Вариант 4
- Линейные цепи однофазного переменного тока 1. Определить комплексные сопротивления всех ветвей схемы в показательной и алгебраической формах.2. Определить общее сопротивление всей цепи в алгебраической форме3. Определить токи в ветвях и напряжения на каждом элементе исходной схемы4. Определить показания приборов (амперметров и вольтметра).5. Построить векторную диаграмму токов и топографическую диаграмму напряжений на одной комплексной плоскости6. Определить КПД и cosφ исходной системы относительно цеха7. Определить характер и номинал элемента, который необходимо подключить к нагрузке цеха, чтобы коэффициент мощности цеха был равен 0,95.Вариант 4
