Линейные цепи постоянного тока
Линейные цепи постоянного тока
Описание

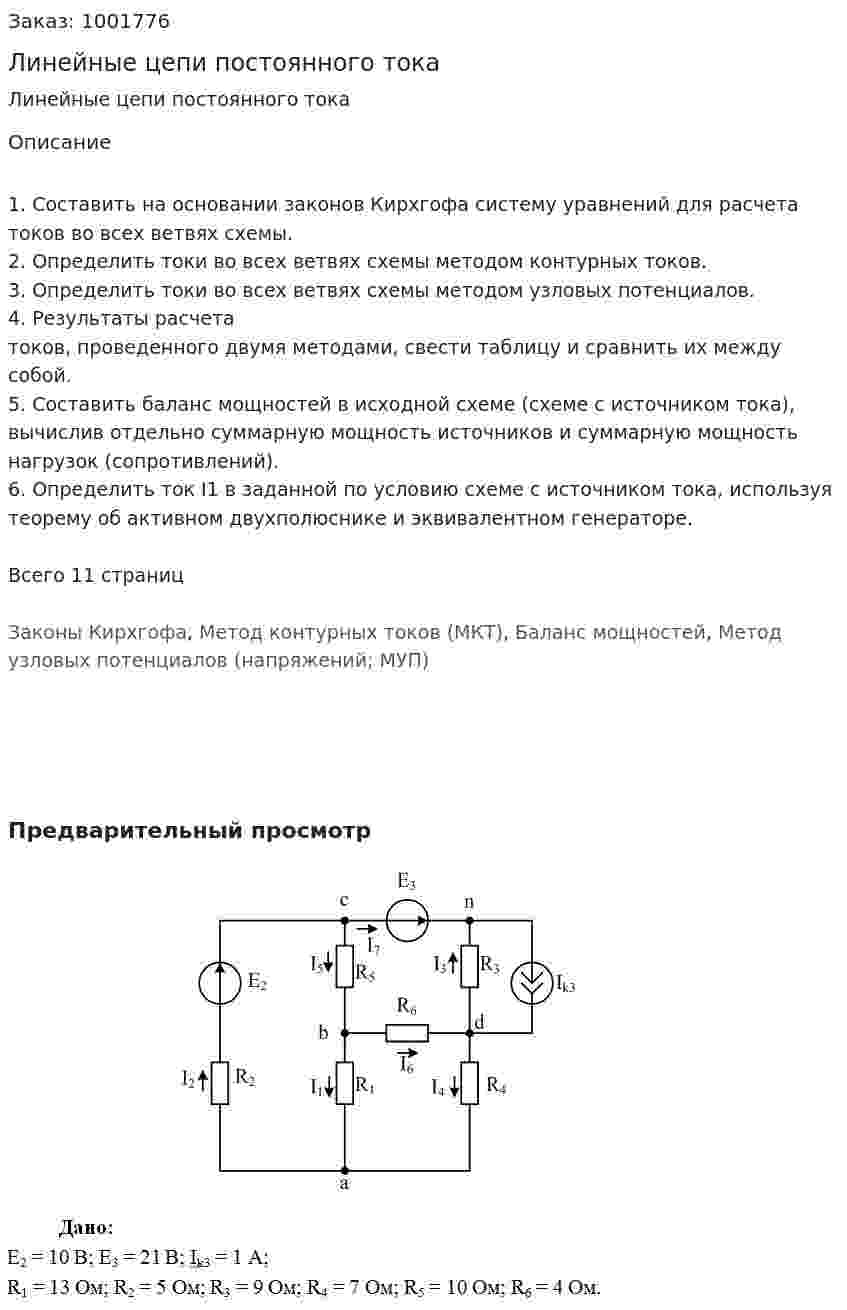

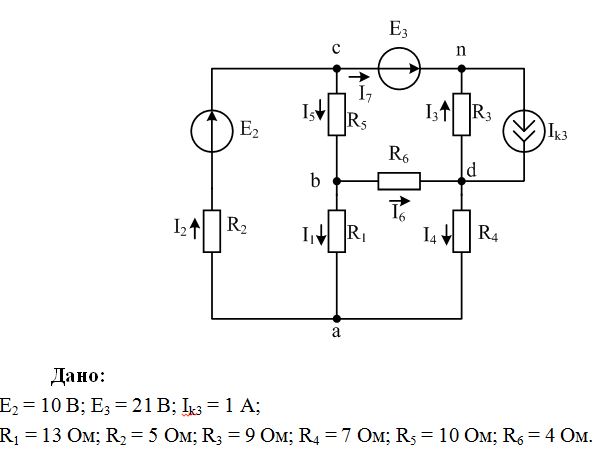

1. Составить на основании законов Кирхгофа систему уравнений для расчета токов во всех ветвях схемы.
2. Определить токи во всех ветвях схемы методом контурных токов.
3. Определить токи во всех ветвях схемы методом узловых потенциалов.
4. Результаты расчета токов, проведенного двумя методами, свести таблицу и сравнить их между собой.
5. Составить баланс мощностей в исходной схеме (схеме с источником тока), вычислив отдельно суммарную мощность источников и суммарную мощность нагрузок (сопротивлений).
6. Определить ток I1 в заданной по условию схеме с источником тока, используя теорему об активном двухполюснике и эквивалентном генераторе.
Всего 11 страниц
Законы Кирхгофа, Метод контурных токов (МКТ), Баланс мощностей, Метод узловых потенциалов (напряжений; МУП)
