Заказ: 1065739

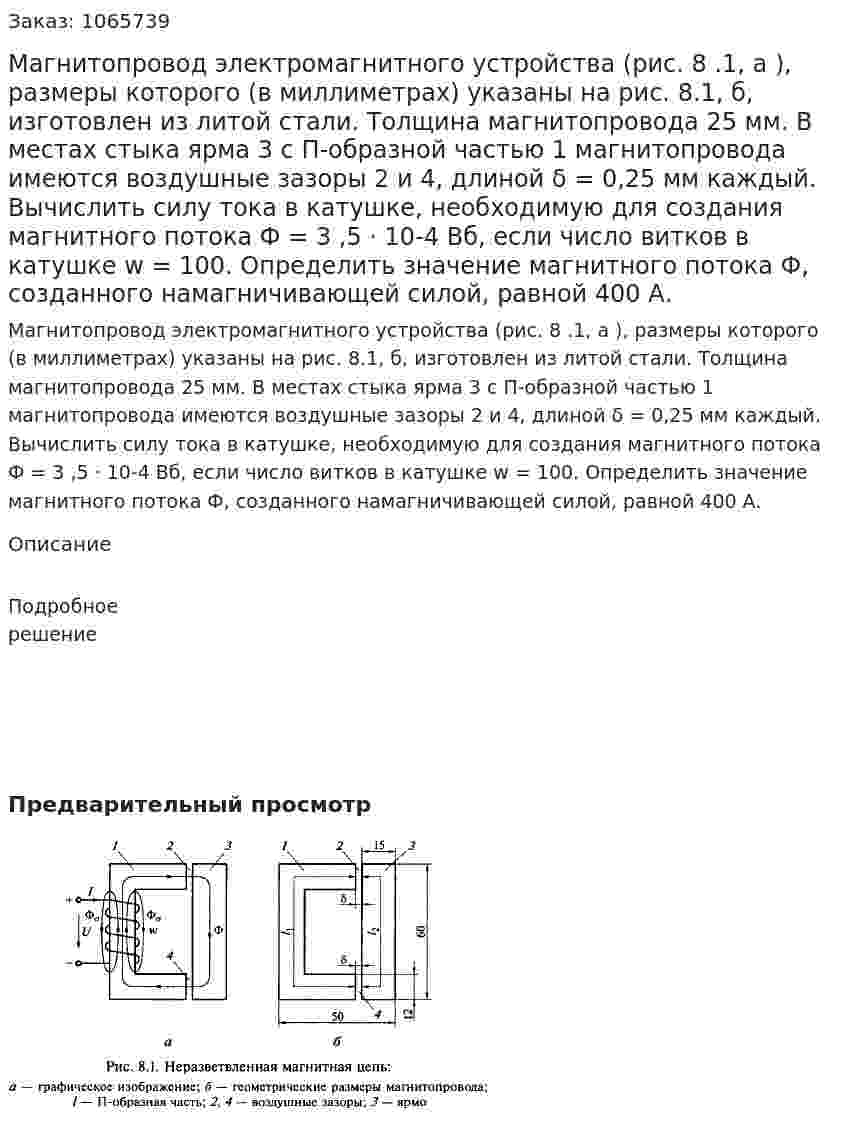

Магнитопровод электромагнитного устройства (рис. 8 .1, а ), размеры которого (в миллиметрах) указаны на рис. 8.1, б, изготовлен из литой стали. Толщина магнитопровода 25 мм. В местах стыка ярма 3 с П-образной частью 1 магнитопровода имеются воздушные зазоры 2 и 4, длиной δ = 0,25 мм каждый. Вычислить силу тока в катушке, необходимую для создания магнитного потока Ф = 3 ,5 · 10-4 Вб, если число витков в катушке w = 100. Определить значение магнитного потока Ф, созданного намагничивающей силой, равной 400 А.
Магнитопровод электромагнитного устройства (рис. 8 .1, а ), размеры которого (в миллиметрах) указаны на рис. 8.1, б, изготовлен из литой стали. Толщина магнитопровода 25 мм. В местах стыка ярма 3 с П-образной частью 1 магнитопровода имеются воздушные зазоры 2 и 4, длиной δ = 0,25 мм каждый. Вычислить силу тока в катушке, необходимую для создания магнитного потока Ф = 3 ,5 · 10-4 Вб, если число витков в катушке w = 100. Определить значение магнитного потока Ф, созданного намагничивающей силой, равной 400 А.
Описание
Подробное решение
