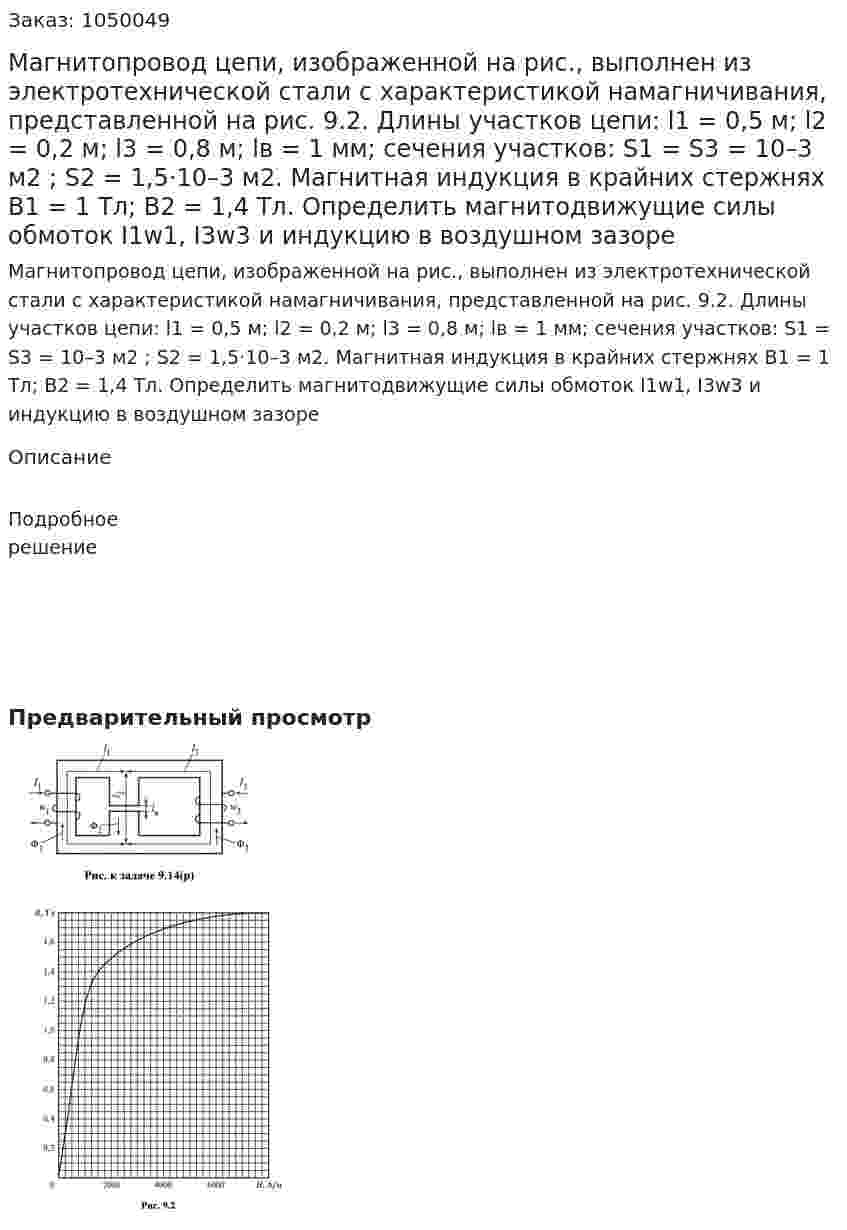

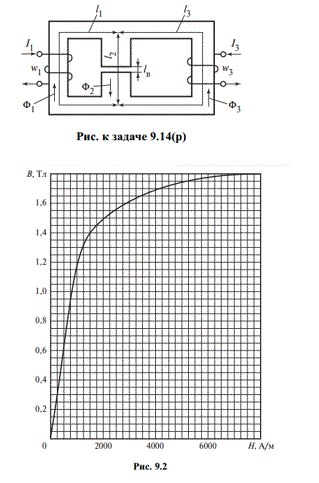

Магнитопровод цепи, изображенной на рис., выполнен из электротехнической стали с характеристикой намагничивания, представленной на рис. 9.2. Длины участков цепи: l1 = 0,5 м; l2 = 0,2 м; l3 = 0,8 м; lв = 1 мм; сечения участков: S1 = S3 = 10–3 м2 ; S2 = 1,5·10–3 м2. Магнитная индукция в крайних стержнях B1 = 1 Тл; B2 = 1,4 Тл. Определить магнитодвижущие силы обмоток I1w1, I3w3 и индукцию в воздушном зазоре Вариант 1
Магнитопровод цепи, изображенной на рис., выполнен из электротехнической стали с характеристикой намагничивания, представленной на рис. 9.2. Длины участков цепи: l1 = 0,5 м; l2 = 0,2 м; l3 = 0,8 м; lв = 1 мм; сечения участков: S1 = S3 = 10–3 м2 ; S2 = 1,5·10–3 м2. Магнитная индукция в крайних стержнях B1 = 1 Тл; B2 = 1,4 Тл. Определить магнитодвижущие силы обмоток I1w1, I3w3 и индукцию в воздушном зазоре Вариант 1
Описание
Подробное решение
- Магнитопровод электромагнитного устройства (рис. 8 .1, а ), размеры которого (в миллиметрах) указаны на рис. 8.1, б, изготовлен из литой стали. Толщина магнитопровода 25 мм. В местах стыка ярма 3 с П-образной частью 1 магнитопровода имеются воздушные зазоры 2 и 4, длиной δ = 0,25 мм каждый. Вычислить силу тока в катушке, необходимую для создания магнитного потока Ф = 3 ,5 · 10-4 Вб, если число витков в катушке w = 100. Найти абсолютную и относительную магнитные проницаемости стали и магнитное сопротивление всех участков магнитной цепи при заданном значении магнитного потока. Определить силу тока в катушке, необходимую для создания такого же потока (Ф = 3 ,5 · 10-4 Вб) при отсутствии воздушных зазоров в магнитопроводе устройства.
- Магнитопровод электромагнитного устройства (рис. 8 .1, а ), размеры которого (в миллиметрах) указаны на рис. 8.1, б, изготовлен из литой стали. Толщина магнитопровода 25 мм. В местах стыка ярма 3 с П-образной частью 1 магнитопровода имеются воздушные зазоры 2 и 4, длиной δ = 0,25 мм каждый. Вычислить силу тока в катушке, необходимую для создания магнитного потока Ф = 3 ,5 · 10-4 Вб, если число витков в катушке w = 100. Найти абсолютную и относительную магнитные проницаемости стали и магнитное сопротивление всех участков магнитной цепи при заданном значении магнитного потока. Определить силу тока в катушке, необходимую для создания такого же потока (Ф = 3 ,5 · 10-4 Вб) при отсутствии воздушных зазоров в магнитопроводе устройства.
- Магнитопровод электромагнитного устройства (рис. 8 .1, а ), размеры которого (в миллиметрах) указаны на рис. 8.1, б, изготовлен из литой стали. Толщина магнитопровода 25 мм. В местах стыка ярма 3 с П-образной частью 1 магнитопровода имеются воздушные зазоры 2 и 4, длиной δ = 0,25 мм каждый. Вычислить силу тока в катушке, необходимую для создания магнитного потока Ф = 3 ,5 · 10-4 Вб, если число витков в катушке w = 100. Определить значение магнитного потока Ф, созданного намагничивающей силой, равной 400 А.
- Магнитопровод электромагнитного устройства (рис. 8 .1, а ), размеры которого (в миллиметрах) указаны на рис. 8.1, б, изготовлен из литой стали. Толщина магнитопровода 25 мм. В местах стыка ярма 3 с П-образной частью 1 магнитопровода имеются воздушные зазоры 2 и 4, длиной δ = 0,25 мм каждый. Вычислить силу тока в катушке, необходимую для создания магнитного потока Ф = 3 ,5 · 10-4 Вб, если число витков в катушке w = 100. Определить значение магнитного потока Ф, созданного намагничивающей силой, равной 400 А.
- Магнитотвердые материалы, у которых: 1. Узкая петля гистерезиса; 2. Широкая петля гистерезиса; 3. Способность быстро намагничиваться; 4. Магнитные свойства не изменяются с возрастанием температуры.
- Магнитотвердые материалы, у которых: 1. Узкая петля гистерезиса; 2. Широкая петля гистерезиса; 3. Способность быстро намагничиваться; 4. Магнитные свойства не изменяются с возрастанием температуры.
- Магнитоупорядоченные вещества. (реферат)
- Магнитопровод катушки (длина средней силовой линии l = 0,2 м, сечение магнитопровода S = 4·10–4 м2, обмотка с числом витков w = 500), имеет воздушный зазор шириной lв = 1 мм. Определить ток катушки I, необходимый для создания в воздушном зазоре индукции В = 1,7 Тл.
- Магнитопровод катушки (длина средней силовой линии l = 0,2 м, сечение магнитопровода S = 4·10–4 м2, обмотка с числом витков w = 500), имеет воздушный зазор шириной lв = 1 мм. Определить ток катушки I, необходимый для создания в воздушном зазоре индукции В = 1,7 Тл.
- Магнитопровод трёхфазного трансформатора имеет стержней … а) один; б) два; в) три; г) четыре.
- Магнитопровод трёхфазного трансформатора имеет стержней … а) один; б) два; в) три; г) четыре.
- Магнитопровод устройства, представленного на рис. 8.4, а, выполненный из электротехнической стали марки 1512 (Э42), имеет размеры, показанные на рис. 8.4, б , и толщину 20 мм. Определить магнитодвижущую силу обмотки, создающую в воздушном зазоре δ = 1 мм магнитопровода магнитный поток Ф3 = 2 · 10-4 Вб, если поток в левом стержне магнитопровода в 3 раза больше потока в зазоре δ.
- Магнитопровод устройства, представленного на рис. 8.4, а, выполненный из электротехнической стали марки 1512 (Э42), имеет размеры, показанные на рис. 8.4, б , и толщину 20 мм. Определить магнитодвижущую силу обмотки, создающую в воздушном зазоре δ = 1 мм магнитопровода магнитный поток Ф3 = 2 · 10-4 Вб, если поток в левом стержне магнитопровода в 3 раза больше потока в зазоре δ.
- Магнитопровод цепи, изображенной на рис., выполнен из электротехнической стали с характеристикой намагничивания, представленной на рис. 9.2. Длины участков цепи: l1 = 0,5 м; l2 = 0,2 м; l3 = 0,8 м; lв = 1 мм; сечения участков: S1 = S3 = 10–3 м2 ; S2 = 1,5·10–3 м2. Магнитная индукция в крайних стержнях B1 = 1 Тл; B2 = 1,4 Тл. Определить магнитодвижущие силы обмоток I1w1, I3w3 и индукцию в воздушном зазоре Вариант 1
