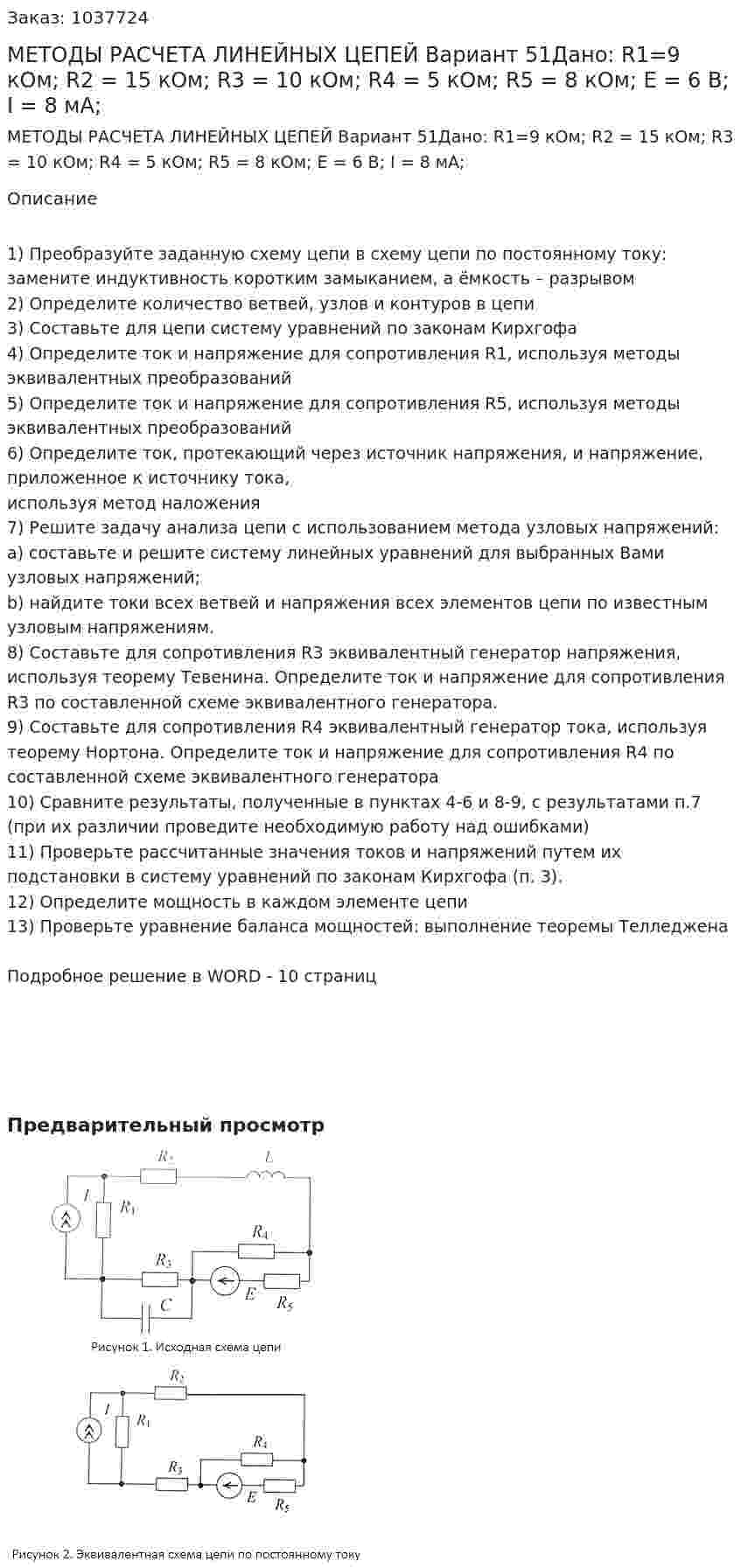

МЕТОДЫ РАСЧЕТА ЛИНЕЙНЫХ ЦЕПЕЙ Вариант 51Дано: R1=9 кОм; R2 = 15 кОм; R3 = 10 кОм; R4 = 5 кОм; R5 = 8 кОм; E = 6 В; I = 8 мА;

1) Преобразуйте заданную схему цепи в схему цепи по постоянному току: замените индуктивность коротким замыканием, а ёмкость – разрывом
2) Определите количество ветвей, узлов и контуров в цепи
3) Составьте для цепи систему уравнений по законам Кирхгофа
4) Определите ток и напряжение для сопротивления R1, используя методы эквивалентных преобразований
5) Определите ток и напряжение для сопротивления R5, используя методы эквивалентных преобразований
6) Определите ток, протекающий через источник напряжения, и напряжение, приложенное к источнику тока, используя метод наложения
7) Решите задачу анализа цепи с использованием метода узловых напряжений:
a) составьте и решите систему линейных уравнений для выбранных Вами узловых напряжений;
b) найдите токи всех ветвей и напряжения всех элементов цепи по известным узловым напряжениям.
8) Составьте для сопротивления R3 эквивалентный генератор напряжения, используя теорему Тевенина. Определите ток и напряжение для сопротивления R3 по составленной схеме эквивалентного генератора.
9) Составьте для сопротивления R4 эквивалентный генератор тока, используя теорему Нортона. Определите ток и напряжение для сопротивления R4 по составленной схеме эквивалентного генератора
10) Сравните результаты, полученные в пунктах 4-6 и 8-9, с результатами п.7 (при их различии проведите необходимую работу над ошибками)
11) Проверьте рассчитанные значения токов и напряжений путем их подстановки в систему уравнений по законам Кирхгофа (п. 3).
12) Определите мощность в каждом элементе цепи
13) Проверьте уравнение баланса мощностей: выполнение теоремы Телледжена

Подробное решение в WORD - 10 страниц

Предварительный просмотр
