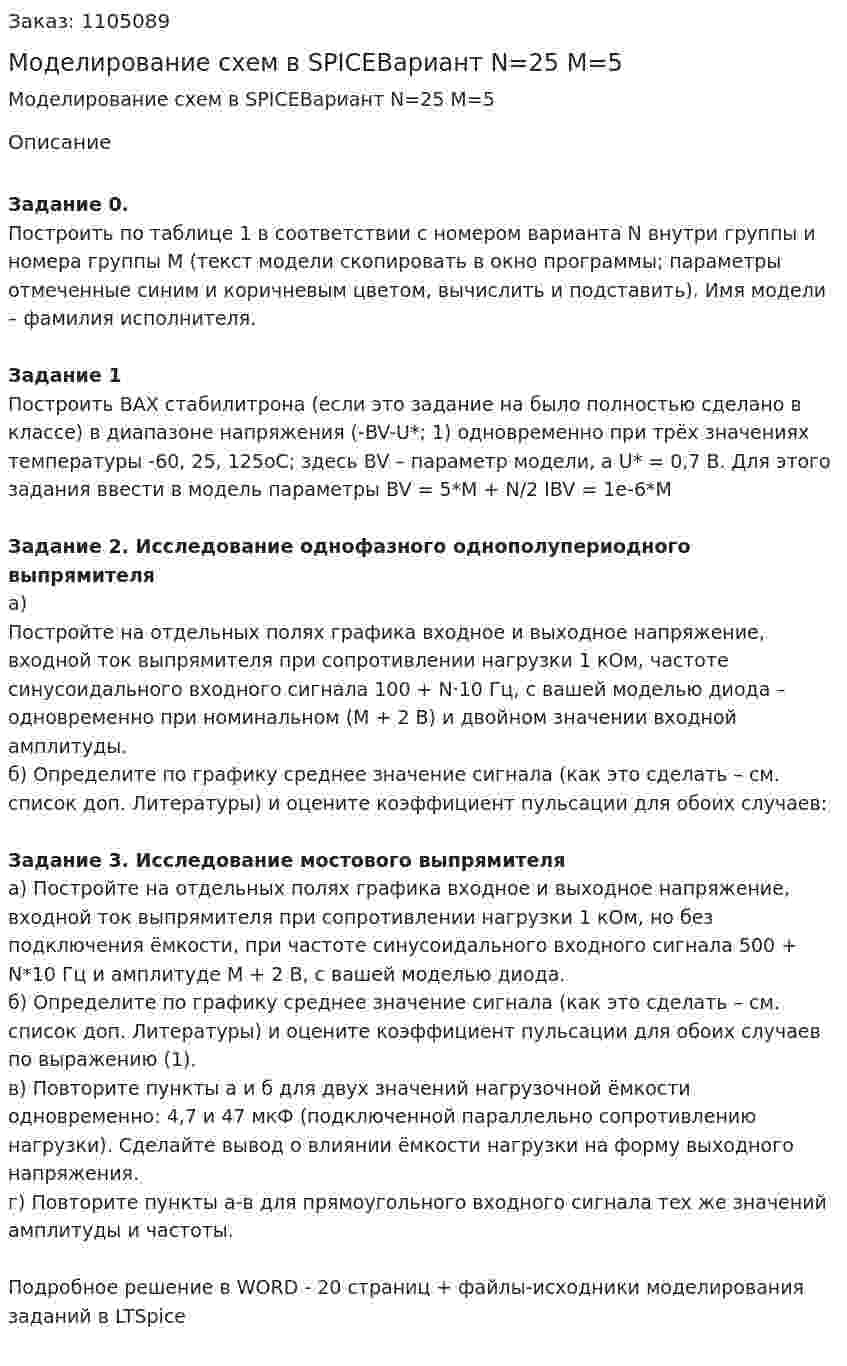

Моделирование схем в SPICEВариант N=25 M=5

Задание 0.
Построить по таблице 1 в соответствии с номером варианта N внутри группы и номера группы M (текст модели скопировать в окно программы; параметры отмеченные синим и коричневым цветом, вычислить и подставить). Имя модели – фамилия исполнителя.

Задание 1
Построить ВАХ стабилитрона (если это задание на было полностью сделано в классе) в диапазоне напряжения (-BV-U*; 1) одновременно при трёх значениях температуры -60, 25, 125оС; здесь BV – параметр модели, а U* = 0,7 В. Для этого задания ввести в модель параметры BV = 5*M + N/2 IBV = 1e-6*M

Задание 2. Исследование однофазного однополупериодного выпрямителя
а) Постройте на отдельных полях графика входное и выходное напряжение, входной ток выпрямителя при сопротивлении нагрузки 1 кОм, частоте синусоидального входного сигнала 100 + N·10 Гц, с вашей моделью диода – одновременно при номинальном (M + 2 В) и двойном значении входной амплитуды.
б) Определите по графику среднее значение сигнала (как это сделать – см. список доп. Литературы) и оцените коэффициент пульсации для обоих случаев:

Задание 3. Исследование мостового выпрямителя
а) Постройте на отдельных полях графика входное и выходное напряжение, входной ток выпрямителя при сопротивлении нагрузки 1 кОм, но без подключения ёмкости, при частоте синусоидального входного сигнала 500 + N*10 Гц и амплитуде M + 2 В, с вашей моделью диода.
б) Определите по графику среднее значение сигнала (как это сделать – см. список доп. Литературы) и оцените коэффициент пульсации для обоих случаев по выражению (1).
в) Повторите пункты а и б для двух значений нагрузочной ёмкости одновременно: 4,7 и 47 мкФ (подключенной параллельно сопротивлению нагрузки). Сделайте вывод о влиянии ёмкости нагрузки на форму выходного напряжения.
г) Повторите пункты а-в для прямоугольного входного сигнала тех же значений амплитуды и частоты.

Подробное решение в WORD - 20 страниц + файлы-исходники моделирования заданий в LTSpice
