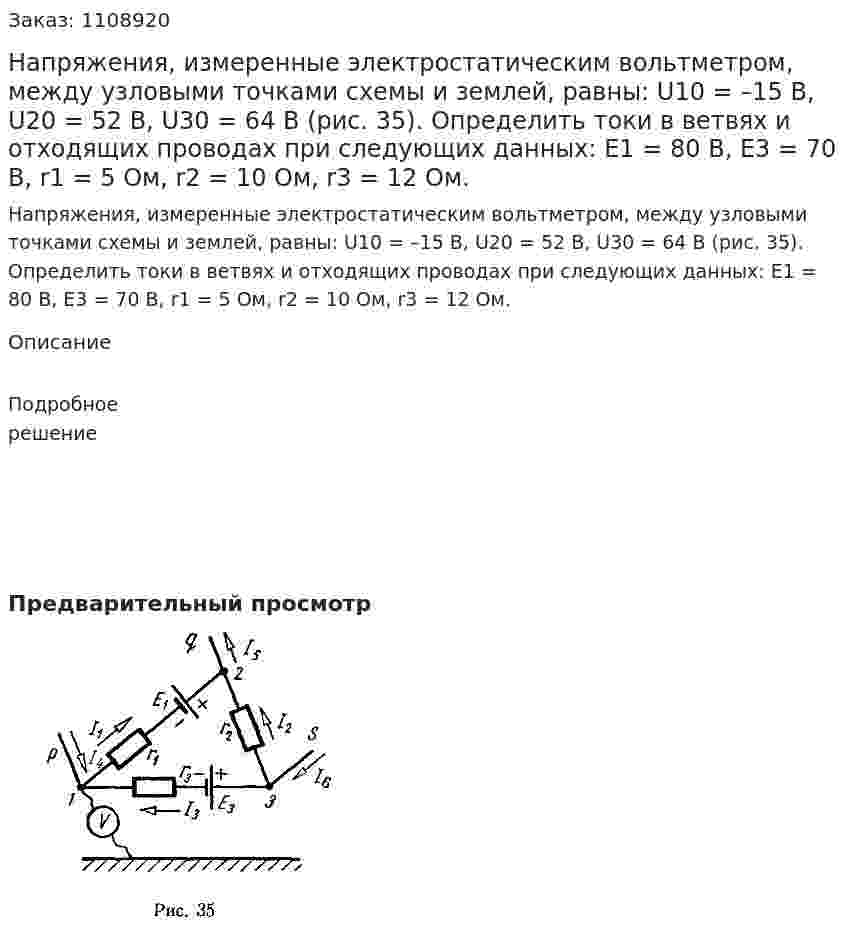

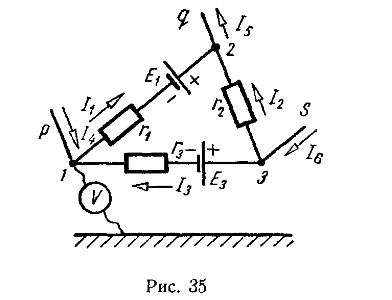

Напряжения, измеренные электростатическим вольтметром, между узловыми точками схемы и землей, равны: U10 = –15 В, U20 = 52 В, U30 = 64 В (рис. 35). Определить токи в ветвях и отходящих проводах при следующих данных: E1 = 80 В, E3 = 70 В, r1 = 5 Ом, r2 = 10 Ом, r3 = 12 Ом.
