Заказ: 1052695

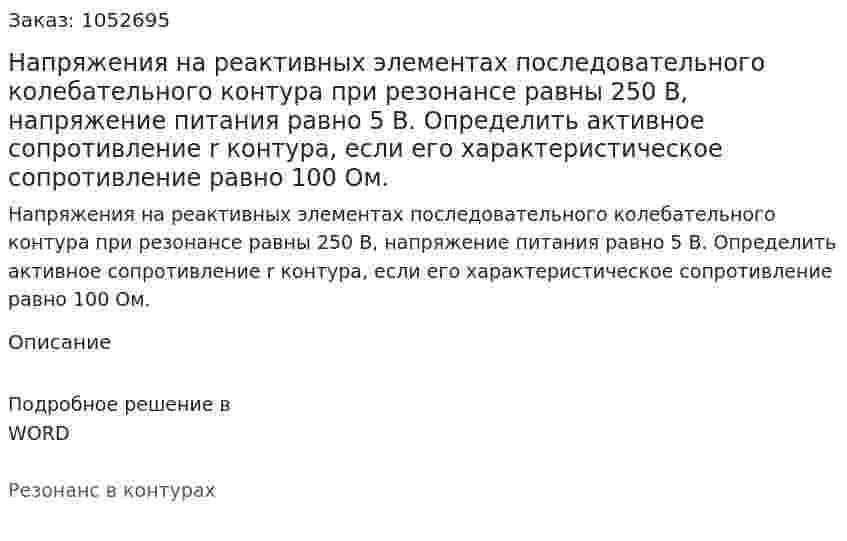

Напряжения на реактивных элементах последовательного колебательного контура при резонансе равны 250 В, напряжение питания равно 5 В. Определить активное сопротивление r контура, если его характеристическое сопротивление равно 100 Ом.
Напряжения на реактивных элементах последовательного колебательного контура при резонансе равны 250 В, напряжение питания равно 5 В. Определить активное сопротивление r контура, если его характеристическое сопротивление равно 100 Ом.
Описание
Подробное решение в WORD
Резонанс в контурах
