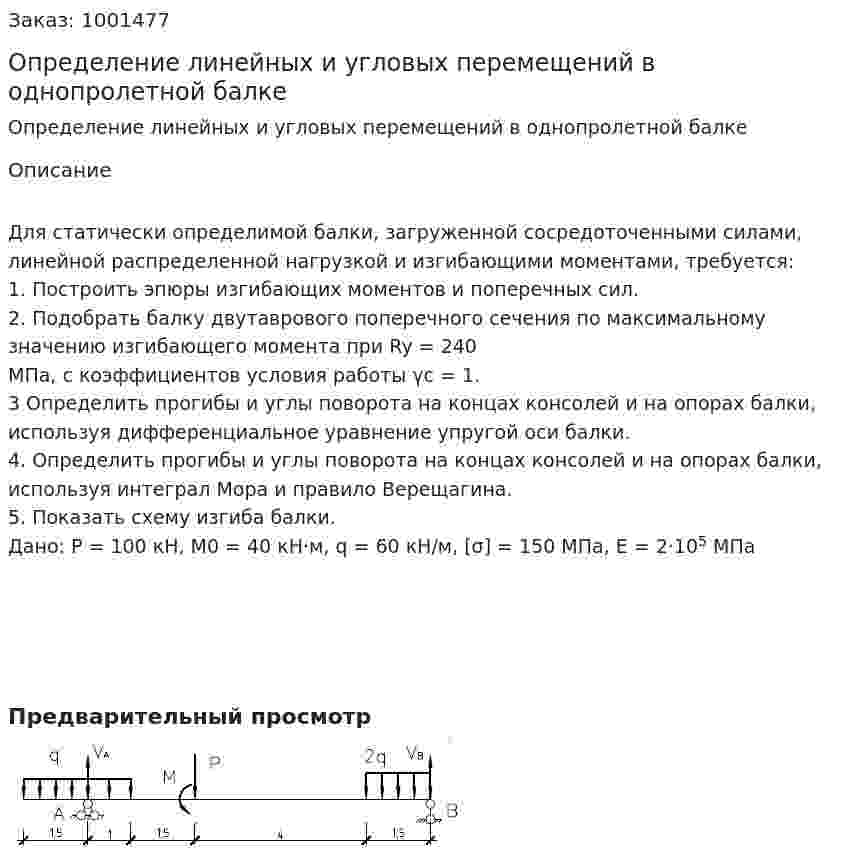

Определение линейных и угловых перемещений в однопролетной балке

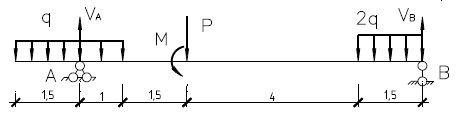

Для статически определимой балки, загруженной сосредоточенными силами, линейной распределенной нагрузкой и изгибающими моментами, требуется:
1. Построить эпюры изгибающих моментов и поперечных сил.
2. Подобрать балку двутаврового поперечного сечения по максимальному значению изгибающего момента при Ry = 240 МПа, с коэффициентов условия работы γс = 1.
3 Определить прогибы и углы поворота на концах консолей и на опорах балки, используя дифференциальное уравнение упругой оси балки.
4. Определить прогибы и углы поворота на концах консолей и на опорах балки, используя интеграл Мора и правило Верещагина.
5. Показать схему изгиба балки.
Дано: P = 100 кН, M0 = 40 кН·м, q = 60 кН/м, [σ] = 150 МПа, Е = 2·10⁵ МПа

Предварительный просмотр
