Заказ: 1008588

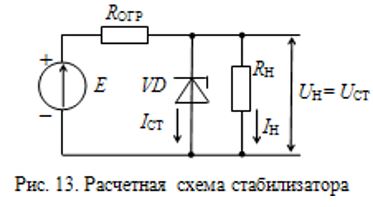

Определить параметры стабилизатора напряжения на основе диода – стабилитрона. Расчетная схема стабилизатора приведена на рисунке 13. Определить допустимые пределы изменения питающего напряжения E для указанных параметров схемы. После проведения расчетов определить: 1. Коэффициент стабилизации для среднего значения рассчитываемого параметра задачи Kст = (Uн / E) ( Rогр / rд ). 2. Изменение выходного напряжения стабилизатора при изменении температуры на 60°С, учитывая ТКН стабилитрона, указанный в таблице. 3. Проверить, не превышает ли мощность рассеяния на диоде допустимую при максимальном токе стабилизации Pд = Uст·Iст max Вариант 24
Определить параметры стабилизатора напряжения на основе диода – стабилитрона. Расчетная схема стабилизатора приведена на рисунке 13. Определить допустимые пределы изменения питающего напряжения E для указанных параметров схемы. После проведения расчетов определить: 1. Коэффициент стабилизации для среднего значения рассчитываемого параметра задачи Kст = (Uн / E) ( Rогр / rд ). 2. Изменение выходного напряжения стабилизатора при изменении температуры на 60°С, учитывая ТКН стабилитрона, указанный в таблице. 3. Проверить, не превышает ли мощность рассеяния на диоде допустимую при максимальном токе стабилизации Pд = Uст·Iст max Вариант 24
Описание
Дано
Стабилитрон Д813
Rн = 2,4 кОм;
Rогр = 1,6 кОм;
Uст = 11 В;
Imin = 1 мА;
Imax = 20 мА;
Pдоп = 280 мВт;
ТКН=9,5·10-2 %/C° ;
rд = 18 Ом;
