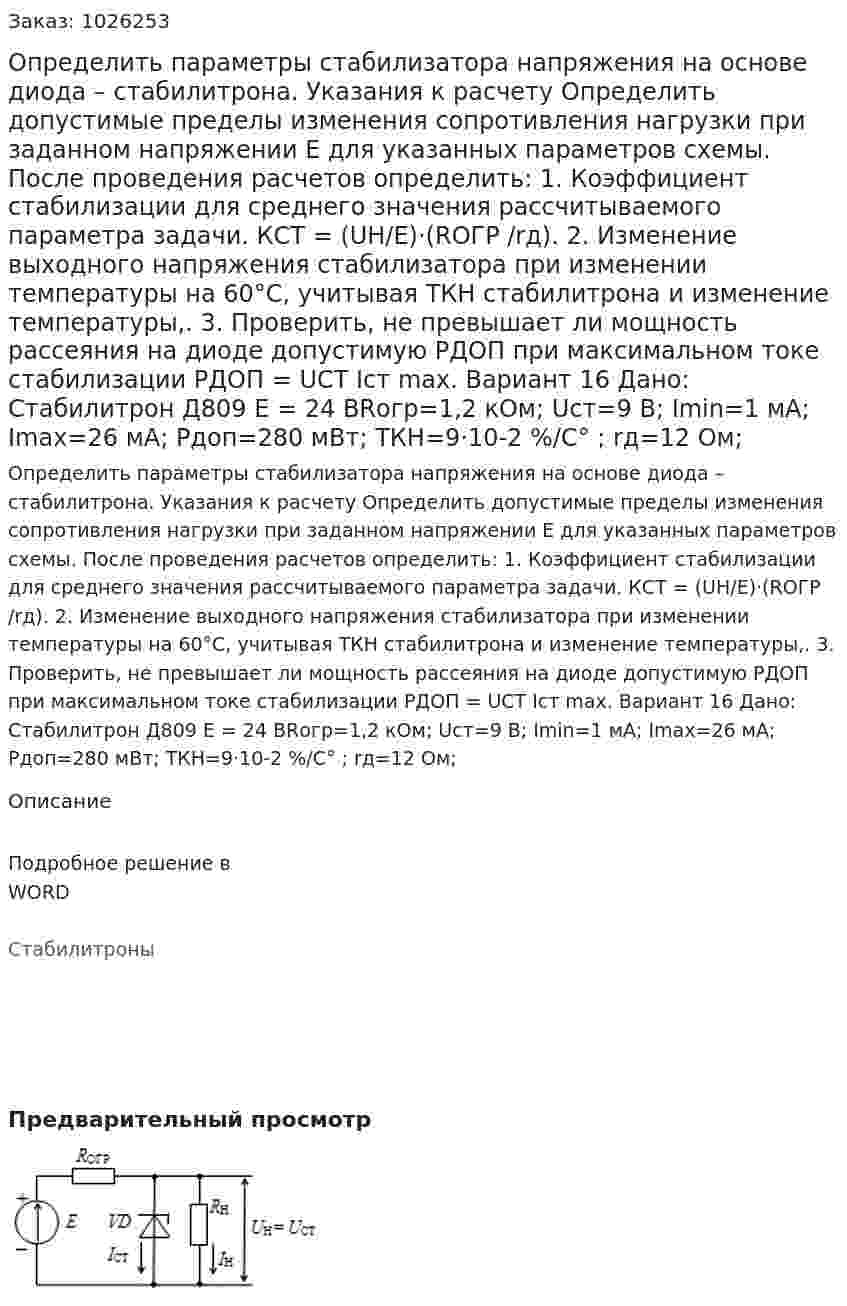

Определить параметры стабилизатора напряжения на основе диода – стабилитрона. Указания к расчету Определить допустимые пределы изменения сопротивления нагрузки при заданном напряжении Е для указанных параметров схемы. После проведения расчетов определить: 1. Коэффициент стабилизации для среднего значения рассчитываемого параметра задачи. КСТ = (UН/Е)·(RОГР /rд). 2. Изменение выходного напряжения стабилизатора при изменении температуры на 60°С, учитывая ТКН стабилитрона и изменение температуры,. 3. Проверить, не превышает ли мощность рассеяния на диоде допустимую PДОП при максимальном токе стабилизации РДОП = UСТ Iст max. Вариант 16 Дано: Стабилитрон Д809 E = 24 ВRогр=1,2 кОм; Uст=9 В; Imin=1 мА; Imax=26 мА; Pдоп=280 мВт; ТКН=9·10-2 %/C° ; rд=12 Ом;
Определить параметры стабилизатора напряжения на основе диода – стабилитрона. Указания к расчету Определить допустимые пределы изменения сопротивления нагрузки при заданном напряжении Е для указанных параметров схемы. После проведения расчетов определить: 1. Коэффициент стабилизации для среднего значения рассчитываемого параметра задачи. КСТ = (UН/Е)·(RОГР /rд). 2. Изменение выходного напряжения стабилизатора при изменении температуры на 60°С, учитывая ТКН стабилитрона и изменение температуры,. 3. Проверить, не превышает ли мощность рассеяния на диоде допустимую PДОП при максимальном токе стабилизации РДОП = UСТ Iст max. Вариант 16 Дано: Стабилитрон Д809 E = 24 ВRогр=1,2 кОм; Uст=9 В; Imin=1 мА; Imax=26 мА; Pдоп=280 мВт; ТКН=9·10-2 %/C° ; rд=12 Ом;
Описание
Подробное решение в WORD
Стабилитроны
- Определить параметры стабилизатора напряжения на основе диода – стабилитрона. Указания к расчету Определить допустимые пределы изменения сопротивления нагрузки при заданном напряжении Е для указанных параметров схемы. После проведения расчетов определить: 1. Коэффициент стабилизации для среднего значения рассчитываемого параметра задачи. КСТ = (UН/Е)·(RОГР /rд). 2. Изменение выходного напряжения стабилизатора при изменении температуры на 60°С, учитывая ТКН стабилитрона и изменение температуры,. 3. Проверить, не превышает ли мощность рассеяния на диоде допустимую PДОП при максимальном токе стабилизации РДОП = UСТ Iст max. Вариант 6 Дано: Стабилитрон Д813 Rн=2,4 кОм; Rогр=1,6 кОм; Uст=11 В; Imin=1 мА; Imax=20 мА; Pдоп=280 мВт; ТКН=9,5·10-2 %/C° ; rд=18 Ом;
- Определить параметры стабилизатора напряжения на основе диода – стабилитрона. Указания к расчету Определить допустимые пределы изменения сопротивления нагрузки при заданном напряжении Е для указанных параметров схемы. После проведения расчетов определить: 1. Коэффициент стабилизации для среднего значения рассчитываемого параметра задачи. КСТ = (UН/Е)·(RОГР /rд). 2. Изменение выходного напряжения стабилизатора при изменении температуры на 60°С, учитывая ТКН стабилитрона и изменение температуры,. 3. Проверить, не превышает ли мощность рассеяния на диоде допустимую PДОП при максимальном токе стабилизации РДОП = UСТ Iст max. Вариант 9 Дано: Стабилитрон 2С170Ж Rн = 2.2 кОмRогр=1,1 кОм;Emin = 16 В; Emax = 24 В; Uст=7.5 В; Imin=2 мА; Imax=29 мА; Pдоп=280 мВт; ТКН=8·10-2 %/C° ; rд=10 Ом;
- Определить параметры схемы замещения воздушной ЛЭП. 2. Рассчитать параметры схемы замещения трансформаторов и автотрансформаторов. 3. Составить схему замещения электрической сети. 4. Рассчитать параметры графиков электрических нагрузок. 5. Определить потери мощности и электроэнергии в линиях и трансформаторах по графикам их нагрузок. Расположение проводов на опоре: для ВЛ 220 кВ - горизонтальное, для ВЛ 110-35 кВ - в вершинах треугольника.
- Определить параметры схемы замещения катушки с ФМС, представленной на рисунке, если U = 120 В, f = 50 Гц, I = 10 А, Rсм = 0,5 Ом, активные потери ∆Р = 150 Вт. Определить Iα, Iμ, U0, R0, X0, L0
- Определить параметры схемы замещения катушки с ФМС, представленной на рисунке, если U = 120 В, f = 50 Гц, I = 10 А, Rсм = 0,5 Ом, активные потери ∆Р = 150 Вт. Определить Iα, Iμ, U0, R0, X0, L0
- Определить параметры схемы замещения линии электропередачи представленной на рис. 3.6.Исходные данные:Uном = 550 кВ;r0 = 0.0197 Ом/км;х0 = 0.304 Ом/км;b0 = 3.645 * 10-6 См/км;l = 200 км;d = 30.6 мм;а = 40 см;D0 = 12 м;ΔРкор = 5.5 кВт/км.
- Определить параметры упрощенной схемы замещения трансформатора, соединенного по схеме Y/Y, составляющие напряжения короткого замыкания в процентах и вольтах, коэффициент мощности нагрузки, коэффициент трансформации, если номинальная мощность Sн=20 кВА, напряжения U1н= 20 кВ и U2н= 0.4 кВ, потери короткого замыкания Pк= 0.6 кВт, напряжение короткого замыкания Uк=5.5%.
- Определить параметры прямого звена корректора, если R0 = 225 Ом, R2 = 80 Ом, L = 2 мГн. R1 = ___ Ом, С = ___ нФ
- Определить параметры прямого звена корректора, если R0 = 300 Ом, R2 = 100 Ом, L2 = 4 мГн, С2 = 10 нФ. R1 = ___ Ом, L1 = ___ мГн, С1 = ___ нФ
- Определить параметры прямого звена корректора, если R0 = 300 Ом, R2 = 100 Ом, L2 = 4 мГн, С2 = 10 нФ. R1 = ___ Ом, L1 = ___ мГн, С1 = ___ нФ
- Определить параметры стабилизатора напряжения на основе диода – стабилитрона. Расчетная схема стабилизатора приведена на рисунке 13. Определить допустимые пределы изменения питающего напряжения E для указанных параметров схемы. После проведения расчетов определить: 1. Коэффициент стабилизации для среднего значения рассчитываемого параметра задачи Kст = (Uн / E) ( Rогр / rд ). 2. Изменение выходного напряжения стабилизатора при изменении температуры на 60°С, учитывая ТКН стабилитрона, указанный в таблице. 3. Проверить, не превышает ли мощность рассеяния на диоде допустимую при максимальном токе стабилизации Pд = Uст·Iст max Вариант 24
- Определить параметры стабилизатора напряжения на основе диода – стабилитрона. Указания к расчету Для вариантов 13 – 18, 31 – 36 определить допустимые пределы изменения сопротивления нагрузки при заданном напряжении Е для указанных параметров схемы. После проведения расчетов определить: 1. Коэффициент стабилизации для среднего значения рассчитываемого параметра задачи. КСТ = (UН/Е)·(RОГР /rд). 2. Изменение выходного напряжения стабилизатора при изменении температуры на 60°С, учитывая ТКН стабилитрона и изменение температуры,. 3. Проверить, не превышает ли мощность рассеяния на диоде допустимую PДОП при максимальном токе стабилизации РДОП = UСТ Iст max. Вариант 18 Дано: Стабилитрон Д813Е = 28 В Rогр=1,1 кОм; Uст=11 В; Imin=1 мА; Imax=20 мА; Pдоп=280 мВт; ТКН=9,5·10-2 %/C° ; rд=18 Ом;
- Определить параметры стабилизатора напряжения на основе диода – стабилитрона. Указания к расчету Для вариантов 13 – 18, 31 – 36 определить допустимые пределы изменения сопротивления нагрузки при заданном напряжении Е для указанных параметров схемы. После проведения расчетов определить: 1. Коэффициент стабилизации для среднего значения рассчитываемого параметра задачи. КСТ = (UН/Е)·(RОГР /rд). 2. Изменение выходного напряжения стабилизатора при изменении температуры на 60°С, учитывая ТКН стабилитрона и изменение температуры,. 3. Проверить, не превышает ли мощность рассеяния на диоде допустимую PДОП при максимальном токе стабилизации РДОП = UСТ Iст max. Вариант 9 Дано: Стабилитрон 2С170Ж Rн = 2.2 кОмRогр=1,1 кОм;Emin = 16 В; Emax = 24 В; Uст=7.5 В; Imin=2 мА; Imax=29 мА; Pдоп=280 мВт; ТКН=8·10-2 %/C° ; rд=10 Ом;
- Определить параметры стабилизатора напряжения на основе диода – стабилитрона. Указания к расчету Определить допустимые пределы изменения сопротивления нагрузки при заданном напряжении Е для указанных параметров схемы. После проведения расчетов определить: 1. Коэффициент стабилизации для среднего значения рассчитываемого параметра задачи. КСТ = (UН/Е)·(RОГР /rд). 2. Изменение выходного напряжения стабилизатора при изменении температуры на 60°С, учитывая ТКН стабилитрона и изменение температуры,. 3. Проверить, не превышает ли мощность рассеяния на диоде допустимую PДОП при максимальном токе стабилизации РДОП = UСТ Iст max. Вариант 16 Дано: Стабилитрон Д809 E = 24 ВRогр=1,2 кОм; Uст=9 В; Imin=1 мА; Imax=26 мА; Pдоп=280 мВт; ТКН=9·10-2 %/C° ; rд=12 Ом;
