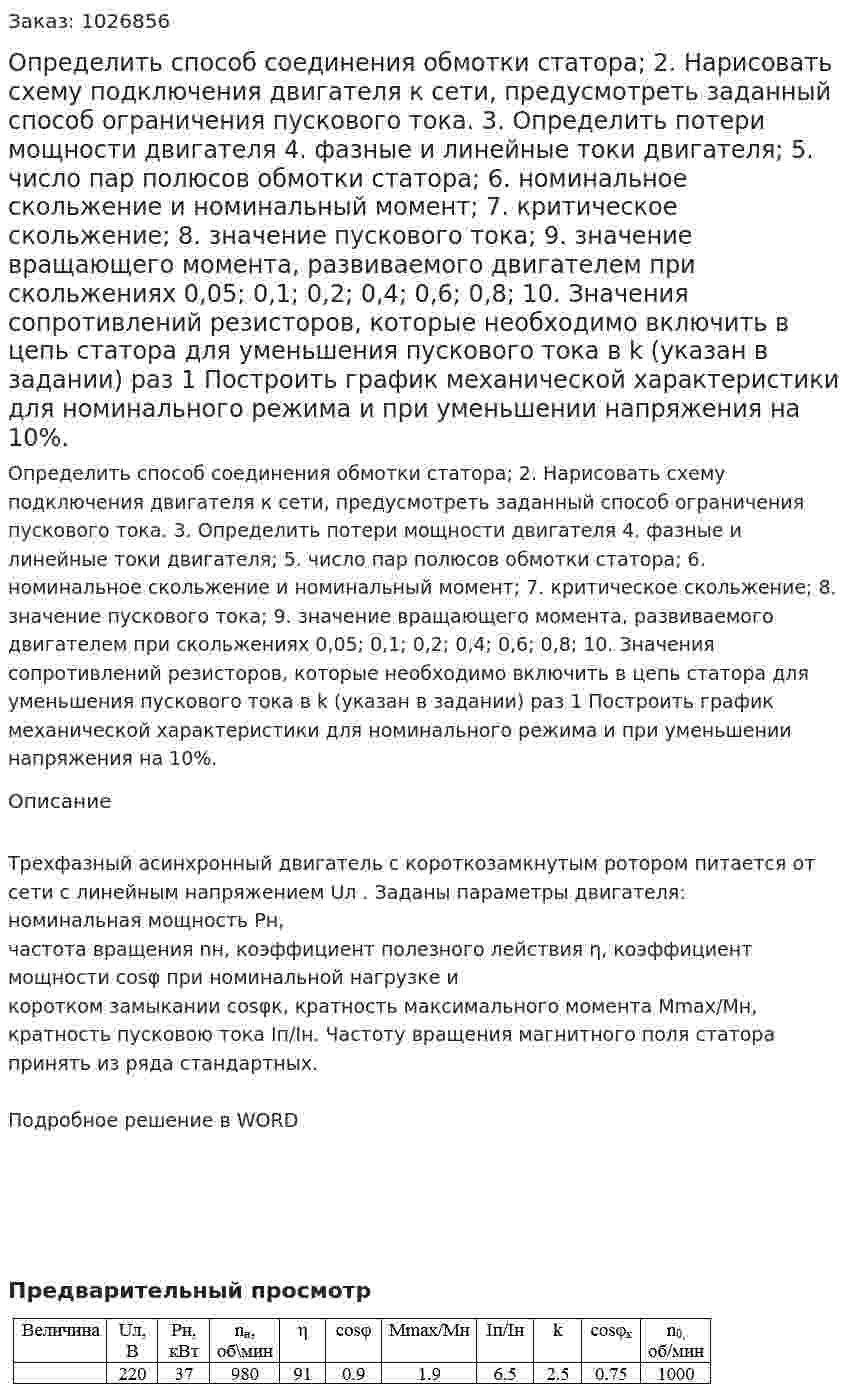

Определить способ соединения обмотки статора; 2. Нарисовать схему подключения двигателя к сети, предусмотреть заданный способ ограничения пускового тока. 3. Определить потери мощности двигателя 4. фазные и линейные токи двигателя; 5. число пар полюсов обмотки статора; 6. номинальное скольжение и номинальный момент; 7. критическое скольжение; 8. значение пускового тока; 9. значение вращающего момента, развиваемого двигателем при скольжениях 0,05; 0,1; 0,2; 0,4; 0,6; 0,8; 10. Значения сопротивлений резисторов, которые необходимо включить в цепь статора для уменьшения пускового тока в k (указан в задании) раз 1 Построить график механической характеристики для номинального режима и при уменьшении напряжения на 10%.
Определить способ соединения обмотки статора; 2. Нарисовать схему подключения двигателя к сети, предусмотреть заданный способ ограничения пускового тока. 3. Определить потери мощности двигателя 4. фазные и линейные токи двигателя; 5. число пар полюсов обмотки статора; 6. номинальное скольжение и номинальный момент; 7. критическое скольжение; 8. значение пускового тока; 9. значение вращающего момента, развиваемого двигателем при скольжениях 0,05; 0,1; 0,2; 0,4; 0,6; 0,8; 10. Значения сопротивлений резисторов, которые необходимо включить в цепь статора для уменьшения пускового тока в k (указан в задании) раз 1 Построить график механической характеристики для номинального режима и при уменьшении напряжения на 10%.
Описание
Трехфазный асинхронный двигатель с короткозамкнутым ротором питается от сети с линейным напряжением Uл . Заданы параметры двигателя:
номинальная мощность Рн, частота вращения nн, коэффициент полезного лействия η, коэффициент мощности cosφ при номинальной нагрузке и
коротком замыкании cosφк, кратность максимального момента Мmax/Мн, кратность пусковою тока Iп/Iн. Частоту вращения магнитного поля статора
принять из ряда стандартных.
Подробное решение в WORD
- Определить способ соединения обмотки статора; 2. Нарисовать схему подключения двигателя к сети, предусмотреть заданный способ ограничения пускового тока. 3. Определить потери мощности двигателя 4. фазные и линейные токи двигателя; 5. число пар полюсов обмотки статора; 6. номинальное скольжение и номинальный момент; 7. критическое скольжение; 8. значение пускового тока; 9. значение вращающего момента, развиваемого двигателем при скольжениях 0,05; 0,1; 0,2; 0,4; 0,6; 0,8; 10. Значения сопротивлений резисторов, которые необходимо включить в цепь статора для уменьшения пускового тока в k (указан в задании) раз 1 Построить график механической характеристики для номинального режима и при уменьшении напряжения на 10%.
