Переходной процесс в цепи синусоидального тока с одним накопителем энергии
Переходной процесс в цепи синусоидального тока с одним накопителем энергии

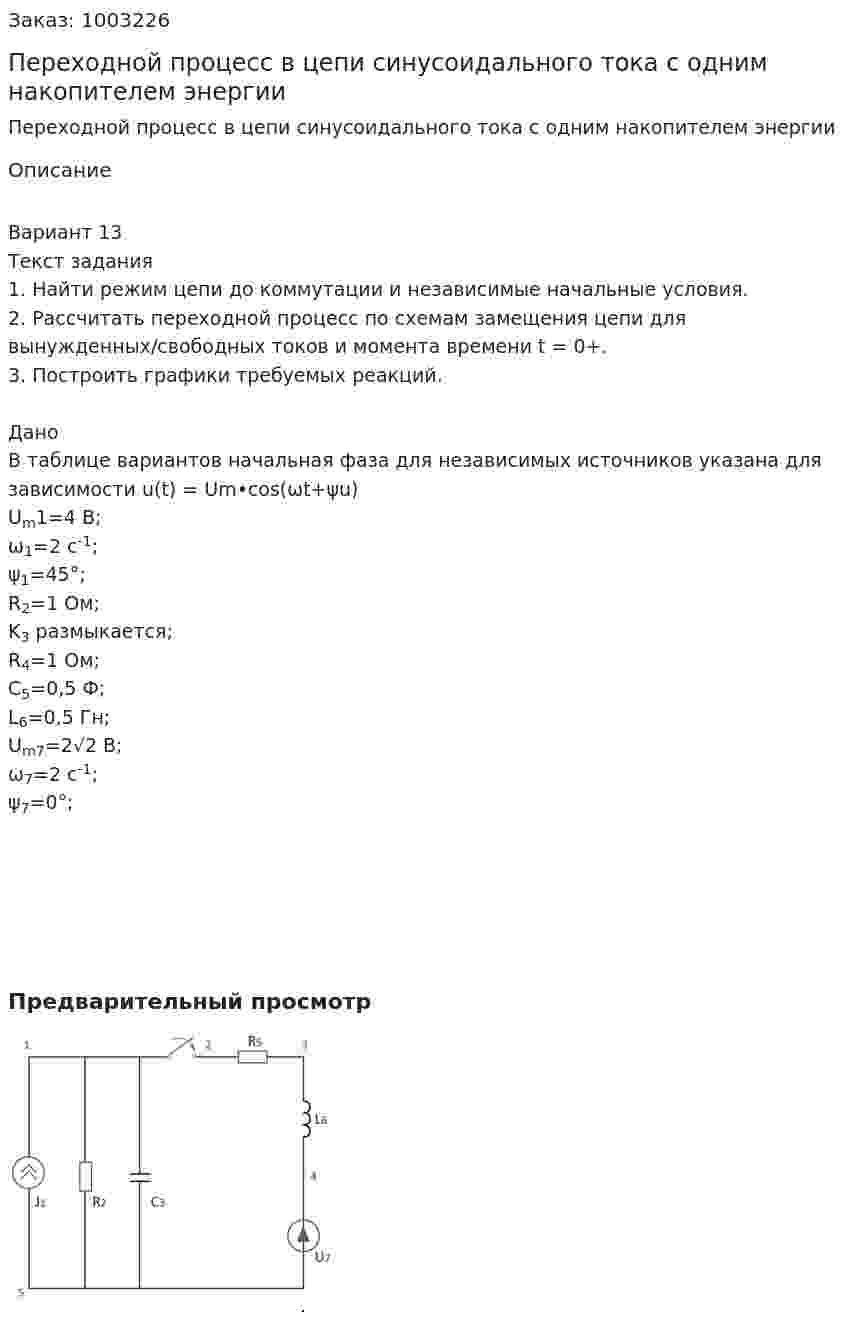

Описание
Вариант 13
Текст задания
1. Найти режим цепи до коммутации и независимые начальные условия.
2. Рассчитать переходной процесс по схемам замещения цепи для вынужденных/свободных токов и момента времени t = 0+.
3. Построить графики требуемых реакций.
Дано
В таблице вариантов начальная фаза для независимых источников указана для зависимости u(t) = Um•cos(ωt+ψu)
Um1=4 В;
ω1=2 с-1;
ψ1=45°;
R2=1 Ом;
K3 размыкается;
R4=1 Ом;
C5=0,5 Ф;
L6=0,5 Гн;
Um7=2√2 В;
ω7=2 с-1;
ψ7=0°;
- Переходные процесс в линейных электрических цепях. 1. Дана электрическая цепь, в которой происходит коммутация. В цепи действует постоянная ЭДС Е. 2. Рассмотреть переходный процесс в цепи второго порядка и определить закон изменения во времени указанной в таблице величины (тока или напряжения на элементе схемы) 3. Задачу следует решать двумя методами: a. Классическим b. Операторным 4. На основании полученного аналитического выражения построить график изменения искомой величины в функции времени в интервале от t0= 0 до t3 = 3/|pmin|, где |pmin| - меньший по модулю корень характеристического уравнения. 5. Уравнения для изображений схемы рекомендуется составлять по методу узловых потенциалов (с учетом имеющихся в схеме ЭДС и «внутренних» ЭДС)
- Переходные процесс в линейных электрических цепях. 1. Дана электрическая цепь, в которой происходит коммутация. В цепи действует постоянная ЭДС Е. 2. Рассмотреть переходный процесс в цепи второго порядка и определить закон изменения во времени указанной в таблице величины (тока или напряжения на элементе схемы) 3. Задачу следует решать двумя методами: a. Классическим b. Операторным 4. На основании полученного аналитического выражения построить график изменения искомой величины в функции времени в интервале от t0= 0 до t3 = 3/|pmin|, где |pmin| - меньший по модулю корень характеристического уравнения. 5. Уравнения для изображений схемы рекомендуется составлять по методу узловых потенциалов (с учетом имеющихся в схеме ЭДС и «внутренних» ЭДС)
- Переходные процессы в RC-цепи переменного тока С источником ЕДС переменного синусоидального тока найти классическим методом ток и напряжение на емкости Построить диаграмму для t=0-4τ Вариант 35 Дано: № схемы 3D Е = 100 В ψE=10°•Nвар=10°•35=350°=-10°; С = 10 мкФ R1 = 15 Ом R2 = 5 Ом R3 = 4 Ом
- Переходные процессы в RC-цепи переменного тока С источником ЕДС переменного синусоидального тока найти классическим методом ток и напряжение на емкости Построить диаграмму для t=0-4τ Вариант 35 Дано: № схемы 3D Е = 100 В ψE=10°•Nвар=10°•35=350°=-10°; С = 10 мкФ R1 = 15 Ом R2 = 5 Ом R3 = 4 Ом
- Переходные процессы в RC-цепи переменного тока С источником ЕДС переменного синусоидального тока найти классическим методом ток и напряжение на емкости Построить диаграмму для t=0-4τ Вариант 47 Дано: № схемы 3С Е = 120 В ψE=10°•Nвар=10°•47=470°=110°; С = 10 мкФ R1 = 40 Ом R2 = 60 Ом R3 = R$ = 1000 Ом
- Переходные процессы в RC-цепи переменного тока С источником ЕДС переменного синусоидального тока найти классическим методом ток и напряжение на емкости Построить диаграмму для t=0-4τ Вариант 47 Дано: № схемы 3С Е = 120 В ψE=10°•Nвар=10°•47=470°=110°; С = 10 мкФ R1 = 40 Ом R2 = 60 Ом R3 = R$ = 1000 Ом
- Переходные процессы в RLC-цепи постоянного тока. Определить ток через индуктивность и напряжение на емкости. Вариант 35. Дано: E = 100 В L = 1 мГн C = 10 мкФ R1 = 15 Ом, R2 = 5 Ом, R3 = 4 ОмПереходные процессы в RLC-цепи переменного тока.f = 10000 рад/с ψE=30°•35=1050°=-30° Еще один вариант для ψE=10°•35=350°=-10°
- Переходная характеристика цепи является реакцией на входной сигнал в виде: Выберите один ответ: a. дельта-функции b. гармонического сигнала c. функции единичного скачка d. экспоненциального импульса
- Переходная характеристика цепи является реакцией на входной сигнал в виде: Выберите один ответ: a. дельта-функции b. гармонического сигнала c. функции единичного скачка d. экспоненциального импульса
- Переходная характеристика четырехполюсника
- Переходная характеристика четырехполюсника
- Переходная экономика РФ. (курсовая работа)
- Переходник
- Переходной процесс в цепи синусоидального тока с одним накопителем энергии

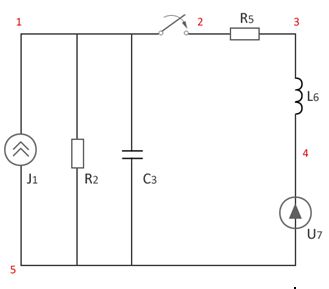

Предварительный просмотр
