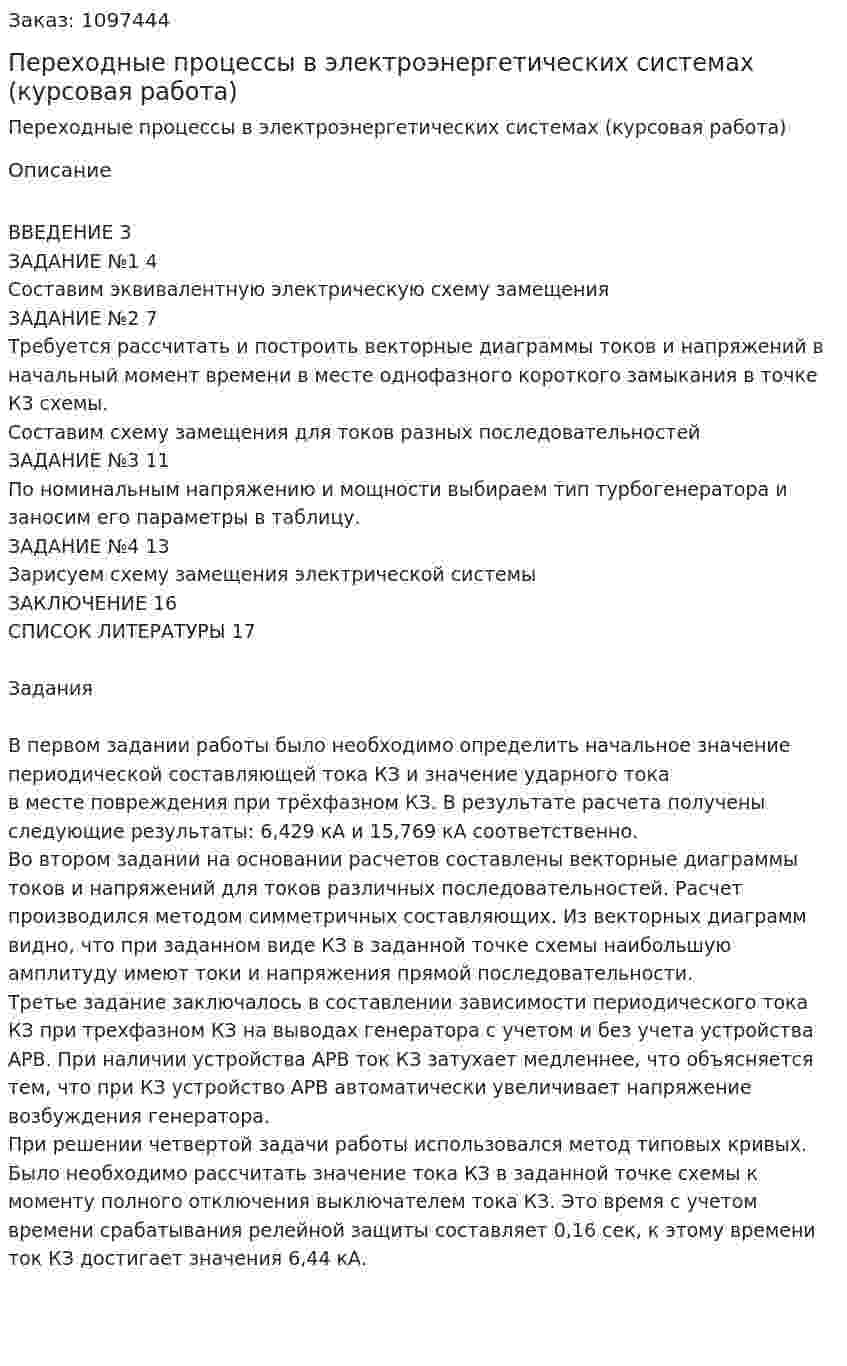

Переходные процессы в электроэнергетических системах (курсовая работа)
Переходные процессы в электроэнергетических системах (курсовая работа)
Описание
ВВЕДЕНИЕ 3
ЗАДАНИЕ №1 4
Составим эквивалентную электрическую схему замещения
ЗАДАНИЕ №2 7
Требуется рассчитать и построить векторные диаграммы токов и напряжений в начальный момент времени в месте однофазного короткого замыкания в точке К3 схемы.
Составим схему замещения для токов разных последовательностей
ЗАДАНИЕ №3 11
По номинальным напряжению и мощности выбираем тип турбогенератора и заносим его параметры в таблицу.
ЗАДАНИЕ №4 13
Зарисуем схему замещения электрической системы
ЗАКЛЮЧЕНИЕ 16
СПИСОК ЛИТЕРАТУРЫ 17
Задания
В первом задании работы было необходимо определить начальное значение периодической составляющей тока КЗ и значение ударного тока в месте повреждения при трёхфазном КЗ. В результате расчета получены следующие результаты: 6,429 кА и 15,769 кА соответственно.
Во втором задании на основании расчетов составлены векторные диаграммы токов и напряжений для токов различных последовательностей. Расчет производился методом симметричных составляющих. Из векторных диаграмм видно, что при заданном виде КЗ в заданной точке схемы наибольшую амплитуду имеют токи и напряжения прямой последовательности.
Третье задание заключалось в составлении зависимости периодического тока КЗ при трехфазном КЗ на выводах генератора с учетом и без учета устройства АРВ. При наличии устройства АРВ ток КЗ затухает медленнее, что объясняется тем, что при КЗ устройство АРВ автоматически увеличивает напряжение возбуждения генератора.
При решении четвертой задачи работы использовался метод типовых кривых. Было необходимо рассчитать значение тока КЗ в заданной точке схемы к моменту полного отключения выключателем тока КЗ. Это время с учетом времени срабатывания релейной защиты составляет 0,16 сек, к этому времени ток КЗ достигает значения 6,44 кА.
