Практическая работа по теме № 4 «Изучение автоматических выключателей» Вариант 90

Цель работы:
Изучить назначение, принцип действия, конструктивные исполнения, времятоковые защитные характеристики основных типов автоматических воздушных выключателей (АВ), применяемых в системах электроснабжения

Выполнение заданий по теме №4 «автоматические выключатели с комбинированным расцепителем»

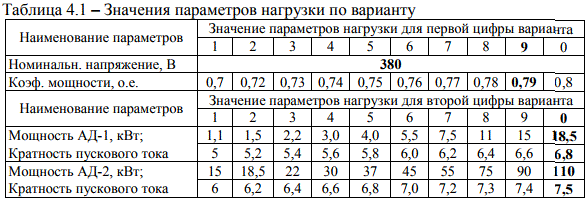

1. Обеспечить защиту трехфазных асинхронных электродвигателей (АД) от коротких замыканий и перегрузки при помощи автоматических выключателей различной величины: для АД-1 выбрать автоматический выключатель типа ВА-101 или ВА-201; для АД-2 выбрать выключатель типа ВА-300 или ВА-310, приведенные в каталоге электрооборудования DEKraft. Допускается выбрать АВ других производителей. Исходные данные параметров нагрузки приведены в таблице 4.1.
2. Построить защитные характеристики выбранных выключателей. Использовать времятоковые характеристики типа С для ВА-101 и ВА-201, а характеристики типа D - для ВА-300, ВА-310.
3. Нанести на один бланк карты селективности: 1) защитные характеристики тепловых реле для защиты от перегрузки электродвигателя (выбраны по индивидуальному заданию Темы 3); 2) защитные характеристики автоматических выключателей построенные в п.3. 3) значения токов короткого замыкания: а) на корпус электродвигателя; б) трехфазного короткого замыкания (рассчитаны по индивидуальному заданию Темы 1)
4. Подписать характеристики по образцу: а) для автоматических выключателей - ВА101(201)(301)(310), Iнр; б) для тепловых реле - РТ-01, диапазон регулировки тока. Сделать вывод о том, какой вид расцепителя обеспечивает ту или иную область характеристики.
5. Проверить очередность срабатывания защит в области перегрузок и в области коротких замыканий для теплового реле и автоматического выключателя. Сделать вывод о том, какой аппарат обеспечивает защиту в
той или иной области токов.
6. Выбрать в качестве аппаратов защиты от токов короткого замыкания плавкие предохранители и обеспечить программу проверок, предусмотренных в пунктах 2-5. Подписать характеристики по образцу:
Тип, номинальный ток плавкой вставки (IВ).

Выполнение заданий по теме №4 «автоматические выключатели с с микропроцессорным (полупроводниковым, электронным) расцепителем»
1. Изучить техническое описание автоматических выключателей типа ВА50 с микропроцессорным максимальным расцепителем тока (МРТ).
2. Построить область возможных времятоковых (защитных) характеристик автоматического выключателя типа ВА55-41 для номинального тока выключателя IНВ=1000А на бланке карты селективности. Подписать две граничные характеристики по образцу
3. Построить защитную характеристику выключателя типа ВА55-41 по заданным уставкам тока и времени МРТ согласно таблицы 4.4. Характеристику подписать по образцу (см. п.2)
4. Построить кривую «энергии» I2 t=f(I) срабатывания автоматического выключателя, используя времятоковую характеристику с заданными по варианту уставками тока и времени
5. Нанести на один бланк селективности
1)значения токов короткого замыкания: а) на корпус электродвигателя; б)трехфазного короткого замыкания (рассчитаны по индивидуальному заданию Темы 1) , в) токи трехфазного короткого замыкания на шинах
трансформаторной подстанции с мощностью трансформатора, заданной по варианту согласно таблицы 4.4; г) номинальные токи двигателей и трансформатора. Токи короткого замыкания изобразить в
виде вертикальных линий, выходящих из оси абсцисс. 2) подписанные защитные характеристики автоматических выключателей, построенные в п.3. Задания по теме 4 для раздела «Автоматические
выключатели с комбинированным расцепителем»;3) подписанную защитную характеристику выключателя типа ВА55-41 по заданным уставкам тока и времени МРТ согласно таблицы 4.4.
6. Проверить селективность защит выключателей с комбинированным расцепителем с защитой выключателя типа ВА55-41, выполненной по заданным уставкам тока и времени МРТ согласно таблицы 2. Дать рекомендации по улучшению селективности защит.
7. Проверить отключающую способность выключателей при токах трехфазного короткого замыкания.

Подробное решение в PDF - 17 страниц+ 4 вспомогательных файла (карты селективности и др) + 4 файла AutoCAD

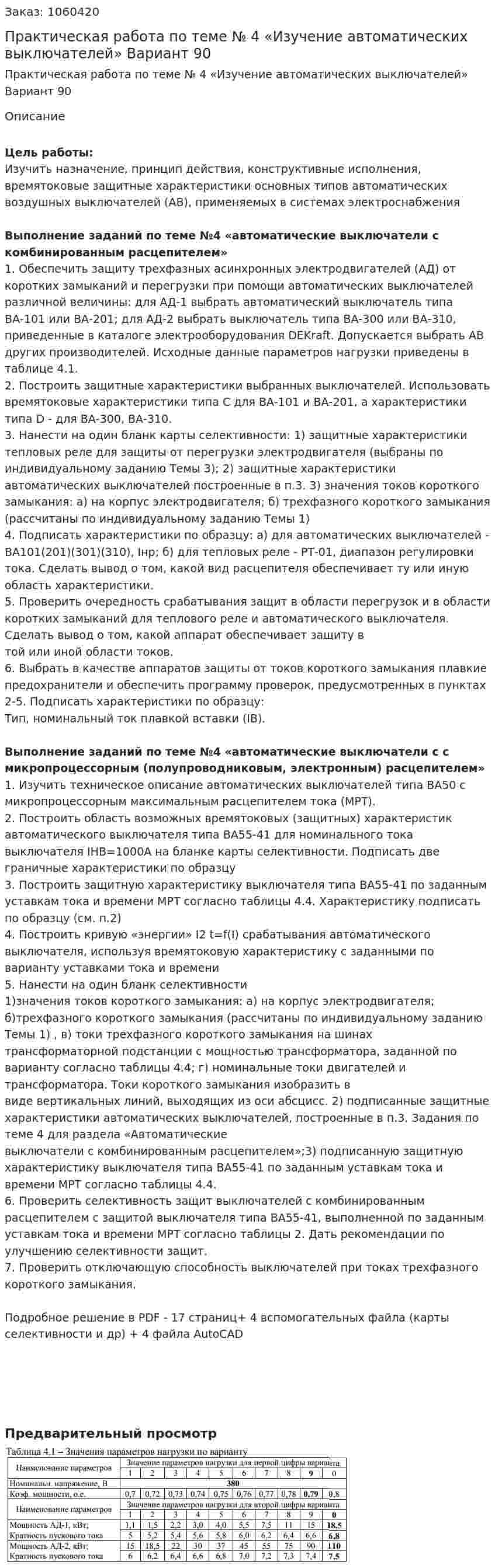

Предварительный просмотр
