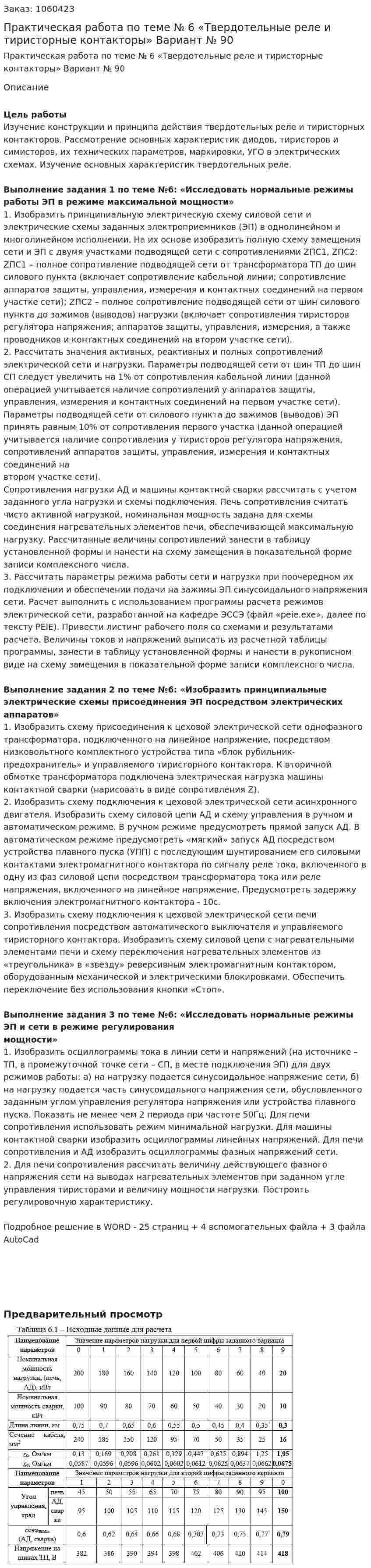

Практическая работа по теме № 6 «Твердотельные реле и тиристорные контакторы» Вариант № 90

Цель работы
Изучение конструкции и принципа действия твердотельных реле и тиристорных контакторов. Рассмотрение основных характеристик диодов, тиристоров и симисторов, их технических параметров, маркировки, УГО в электрических схемах. Изучение основных характеристик твердотельных реле.

Выполнение задания 1 по теме №6: «Исследовать нормальные режимы работы ЭП в режиме максимальной мощности»
1. Изобразить принципиальную электрическую схему силовой сети и электрические схемы заданных электроприемников (ЭП) в однолинейном и многолинейном исполнении. На их основе изобразить полную схему замещения сети и ЭП с двумя участками подводящей сети с сопротивлениями ZПС1, ZПС2: ZПС1 – полное сопротивление подводящей сети от трансформатора ТП до шин силового пункта (включает сопротивление кабельной линии; сопротивление аппаратов защиты, управления, измерения и контактных соединений на первом участке сети); ZПС2 – полное сопротивление подводящей сети от шин силового пункта до зажимов (выводов) нагрузки (включает сопротивления тиристоров регулятора напряжения; аппаратов защиты, управления, измерения, а также проводников и контактных соединений на втором участке сети).
2. Рассчитать значения активных, реактивных и полных сопротивлений электрической сети и нагрузки. Параметры подводящей сети от шин ТП до шин СП следует увеличить на 1% от сопротивления кабельной линии (данной операцией учитывается наличие сопротивлений у аппаратов защиты, управления, измерения и контактных соединений на первом участке сети). Параметры подводящей сети от силового пункта до зажимов (выводов) ЭП принять равным 10% от сопротивления первого участка (данной операцией учитывается наличие сопротивления у тиристоров регулятора напряжения, сопротивлений аппаратов защиты, управления, измерения и контактных соединений на втором участке сети).
Сопротивления нагрузки АД и машины контактной сварки рассчитать с учетом заданного угла нагрузки и схемы подключения. Печь сопротивления считать чисто активной нагрузкой, номинальная мощность задана для схемы соединения нагревательных элементов печи, обеспечивающей максимальную нагрузку. Рассчитанные величины сопротивлений занести в таблицу установленной формы и нанести на схему замещения в показательной форме записи комплексного числа.
3. Рассчитать параметры режима работы сети и нагрузки при поочередном их подключении и обеспечении подачи на зажимы ЭП синусоидального напряжения сети. Расчет выполнить с использованием программы расчета режимов электрической сети, разработанной на кафедре ЭССЭ (файл «peie.exe», далее по тексту PEIE). Привести листинг рабочего поля со схемами и результатами расчета. Величины токов и напряжений выписать из расчетной таблицы программы, занести в таблицу установленной формы и нанести в рукописном виде на схему замещения в показательной форме записи комплексного числа.

Выполнение задания 2 по теме №6: «Изобразить принципиальные электрические схемы присоединения ЭП посредством электрических аппаратов»
1. Изобразить схему присоединения к цеховой электрической сети однофазного трансформатора, подключенного на линейное напряжение, посредством низковольтного комплектного устройства типа «блок рубильник-предохранитель» и управляемого тиристорного контактора. К вторичной обмотке трансформатора подключена электрическая нагрузка машины контактной сварки (нарисовать в виде сопротивления Z).
2. Изобразить схему подключения к цеховой электрической сети асинхронного двигателя. Изобразить схему силовой цепи АД и схему управления в ручном и автоматическом режиме. В ручном режиме предусмотреть прямой запуск АД. В автоматическом режиме предусмотреть «мягкий» запуск АД посредством устройства плавного пуска (УПП) с последующим шунтированием его силовыми контактами электромагнитного контактора по сигналу реле тока, включенного в одну из фаз силовой цепи посредством трансформатора тока или реле напряжения, включенного на линейное напряжение. Предусмотреть задержку включения электромагнитного контактора - 10с.
3. Изобразить схему подключения к цеховой электрической сети печи сопротивления посредством автоматического выключателя и управляемого тиристорного контактора. Изобразить схему силовой цепи с нагревательными элементами печи и схему переключения нагревательных элементов из «треугольника» в «звезду» реверсивным электромагнитным контактором, оборудованным механической и электрическими блокировками. Обеспечить переключение без использования кнопки «Стоп».

Выполнение задания 3 по теме №6: «Исследовать нормальные режимы ЭП и сети в режиме регулирования
мощности»
1. Изобразить осциллограммы тока в линии сети и напряжений (на источнике – ТП, в промежуточной точке сети – СП, в месте подключения ЭП) для двух режимов работы: а) на нагрузку подается синусоидальное напряжение сети, б) на нагрузку подается часть синусоидального напряжения сети, обусловленного заданным углом управления регулятора напряжения или устройства плавного пуска. Показать не менее чем 2 периода при частоте 50Гц. Для печи сопротивления использовать режим минимальной нагрузки. Для машины контактной сварки изобразить осциллограммы линейных напряжений. Для печи сопротивления и АД изобразить осциллограммы фазных напряжений сети.
2. Для печи сопротивления рассчитать величину действующего фазного напряжения сети на выводах нагревательных элементов при заданном угле управления тиристорами и величину мощности нагрузки. Построить регулировочную характеристику.

Подробное решение в WORD - 25 страниц + 4 вспомогательных файла + 3 файла AutoCad

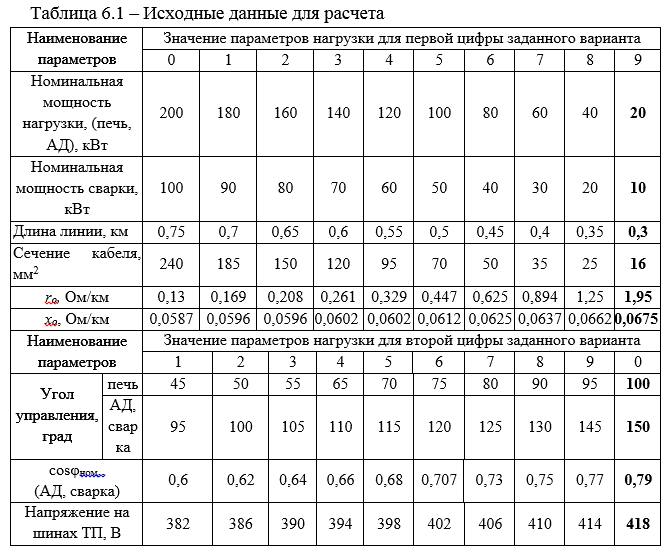

Предварительный просмотр
