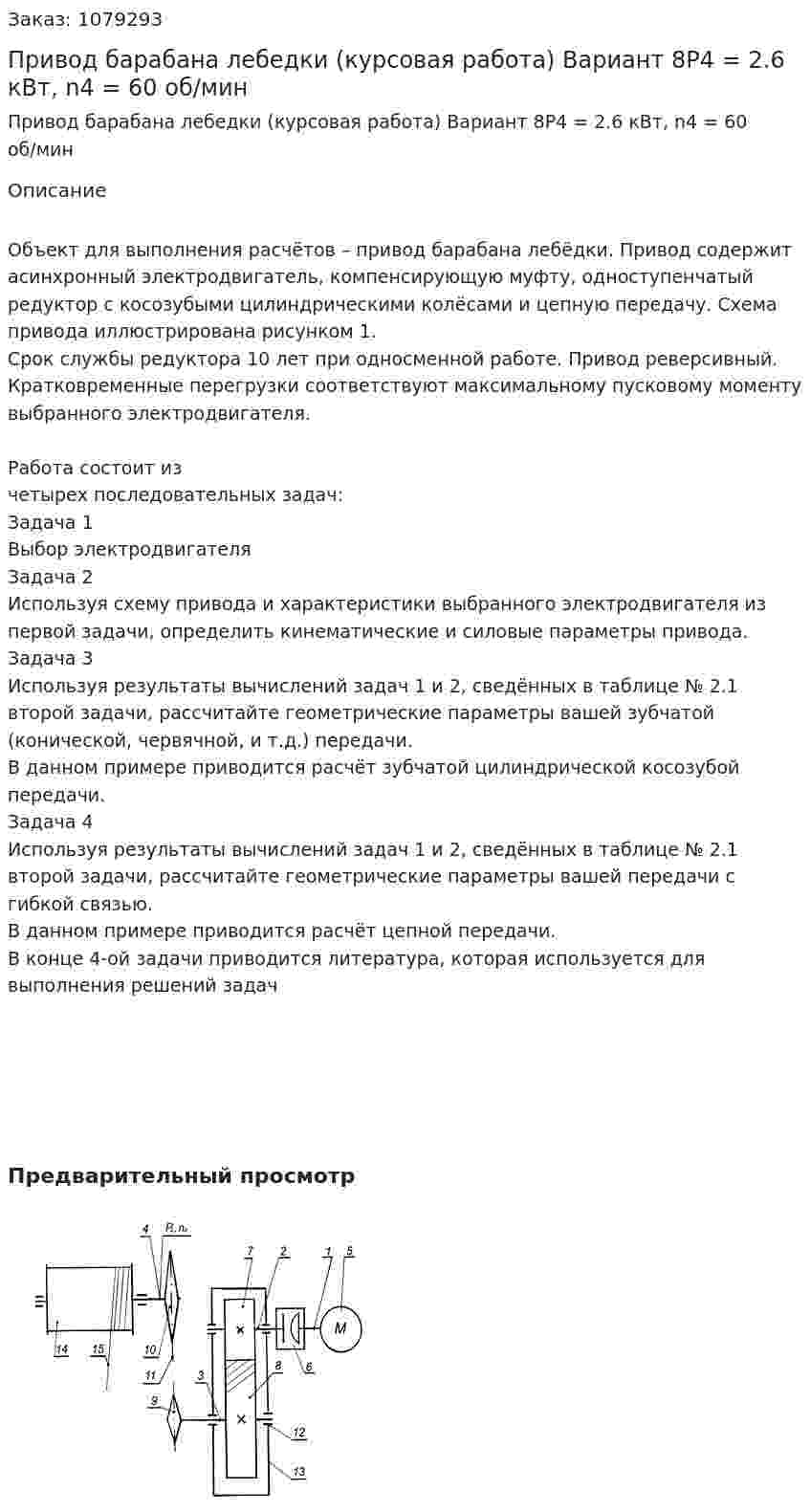

Привод барабана лебедки (курсовая работа) Вариант 8P4 = 2.6 кВт, n4 = 60 об/мин

Объект для выполнения расчётов – привод барабана лебёдки. Привод содержит асинхронный электродвигатель, компенсирующую муфту, одноступенчатый редуктор с косозубыми цилиндрическими колёсами и цепную передачу. Схема привода иллюстрирована рисунком 1.
Срок службы редуктора 10 лет при односменной работе. Привод реверсивный. Кратковременные перегрузки соответствуют максимальному пусковому моменту выбранного электродвигателя.

Работа состоит из четырех последовательных задач:
Задача 1
Выбор электродвигателя
Задача 2
Используя схему привода и характеристики выбранного электродвигателя из первой задачи, определить кинематические и силовые параметры привода.
Задача 3
Используя результаты вычислений задач 1 и 2, сведённых в таблице № 2.1 второй задачи, рассчитайте геометрические параметры вашей зубчатой (конической, червячной, и т.д.) передачи.
В данном примере приводится расчёт зубчатой цилиндрической косозубой передачи.
Задача 4
Используя результаты вычислений задач 1 и 2, сведённых в таблице № 2.1 второй задачи, рассчитайте геометрические параметры вашей передачи с гибкой связью.
В данном примере приводится расчёт цепной передачи.
В конце 4-ой задачи приводится литература, которая используется для выполнения решений задач

Предварительный просмотр
