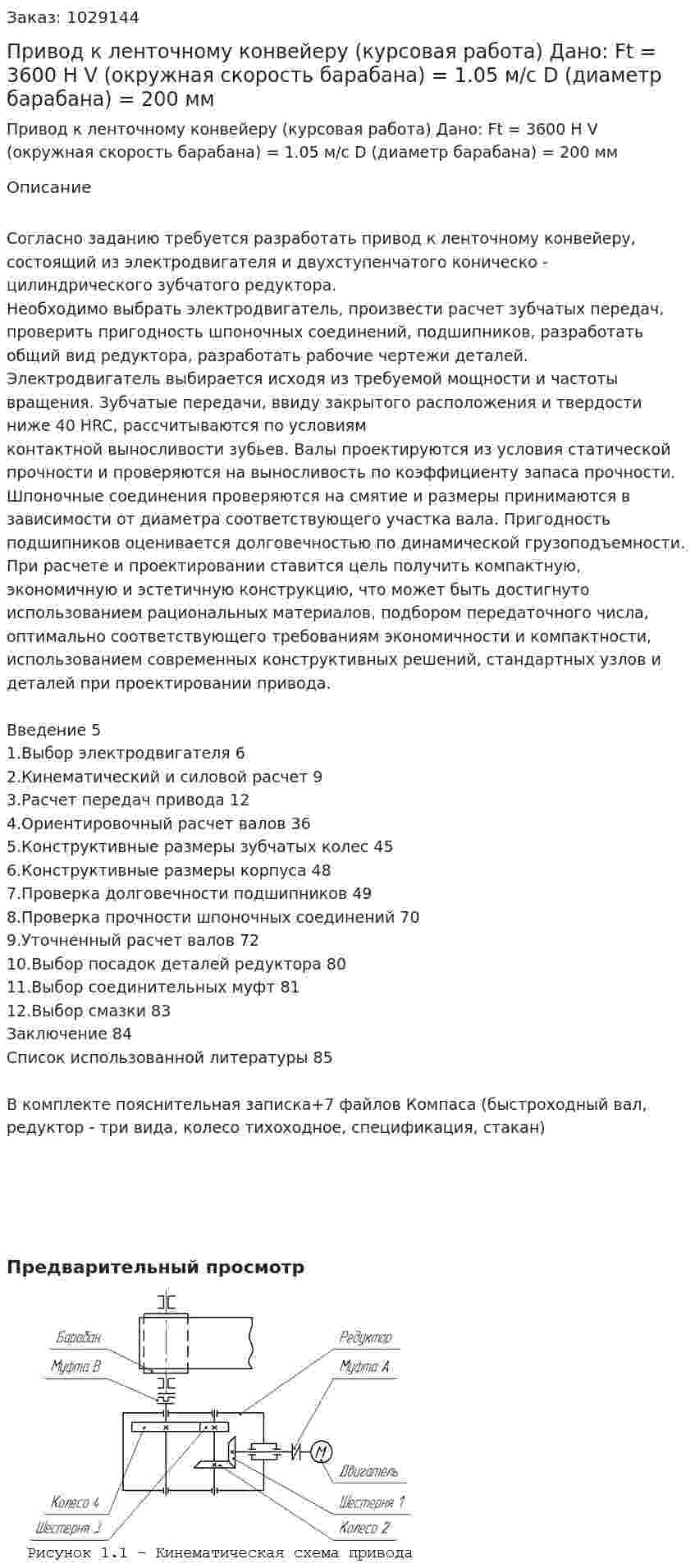

Привод к ленточному конвейеру (курсовая работа) Дано: Ft = 3600 Н V (окружная скорость барабана) = 1.05 м/с D (диаметр барабана) = 200 мм

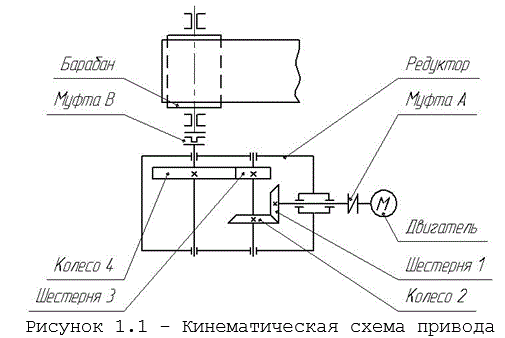

Согласно заданию требуется разработать привод к ленточному конвейеру, состоящий из электродвигателя и двухступенчатого коническо - цилиндрического зубчатого редуктора.
Необходимо выбрать электродвигатель, произвести расчет зубчатых передач, проверить пригодность шпоночных соединений, подшипников, разработать общий вид редуктора, разработать рабочие чертежи деталей.
Электродвигатель выбирается исходя из требуемой мощности и частоты вращения. Зубчатые передачи, ввиду закрытого расположения и твердости ниже 40 HRC, рассчитываются по условиям контактной выносливости зубьев. Валы проектируются из условия статической прочности и проверяются на выносливость по коэффициенту запаса прочности.
Шпоночные соединения проверяются на смятие и размеры принимаются в зависимости от диаметра соответствующего участка вала. Пригодность подшипников оценивается долговечностью по динамической грузоподъемности.
При расчете и проектировании ставится цель получить компактную, экономичную и эстетичную конструкцию, что может быть достигнуто использованием рациональных материалов, подбором передаточного числа, оптимально соответствующего требованиям экономичности и компактности, использованием современных конструктивных решений, стандартных узлов и деталей при проектировании привода.

Введение 5
1.Выбор электродвигателя 6
2.Кинематический и силовой расчет 9
3.Расчет передач привода 12
4.Ориентировочный расчет валов 36
5.Конструктивные размеры зубчатых колес 45
6.Конструктивные размеры корпуса 48
7.Проверка долговечности подшипников 49
8.Проверка прочности шпоночных соединений 70
9.Уточненный расчет валов 72
10.Выбор посадок деталей редуктора 80
11.Выбор соединительных муфт 81
12.Выбор смазки 83
Заключение 84
Список использованной литературы 85

В комплекте пояснительная записка+7 файлов Компаса (быстроходный вал, редуктор - три вида, колесо тихоходное, спецификация, стакан)
