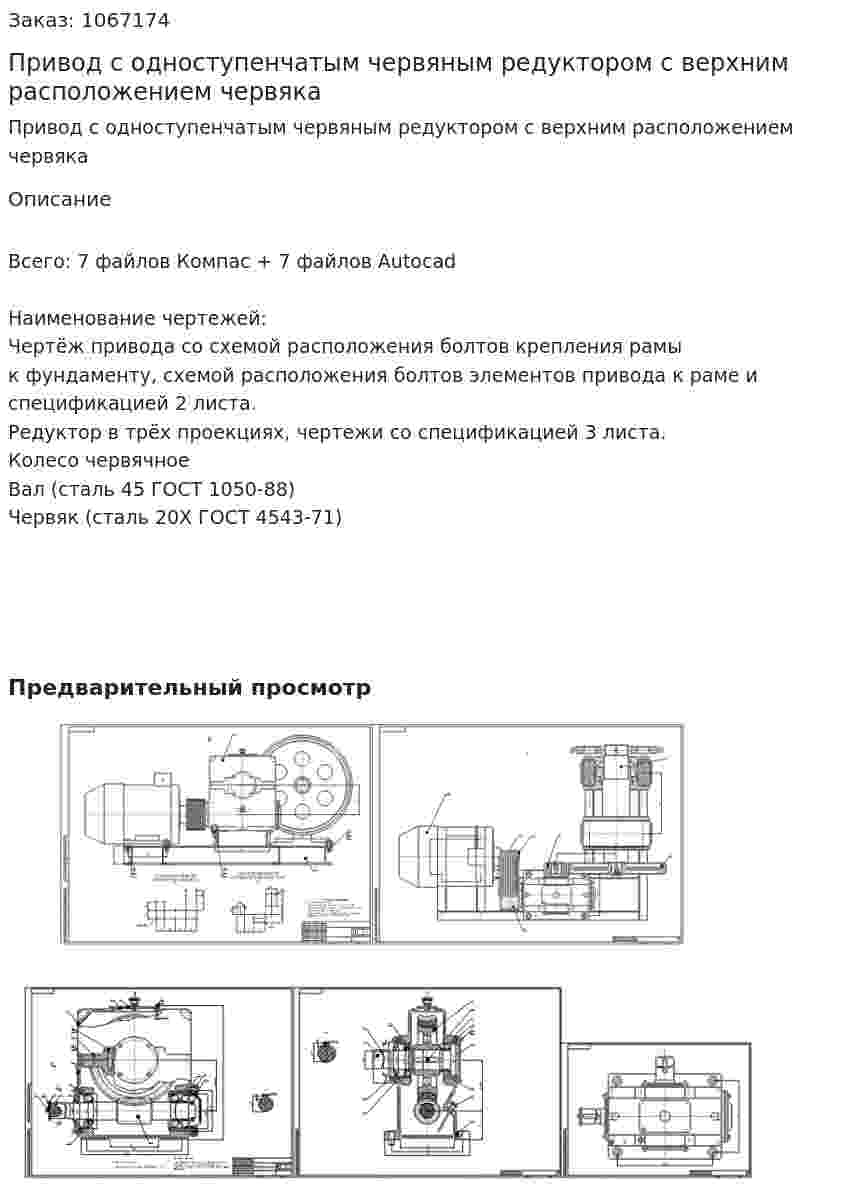

Привод с одноступенчатым червяным редуктором с верхним расположением червяка
Привод с одноступенчатым червяным редуктором с верхним расположением червяка
Описание
Всего: 7 файлов Компас + 7 файлов Autocad
Наименование чертежей:

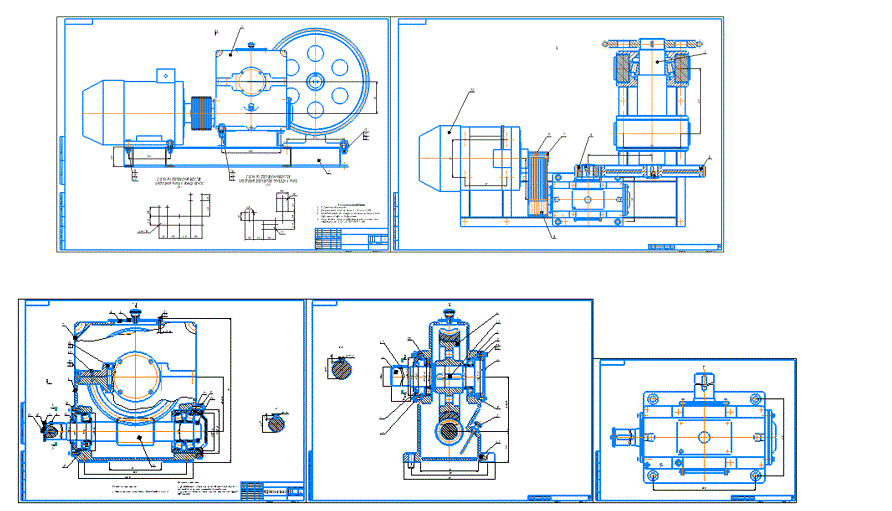

Чертёж привода со схемой расположения болтов крепления рамы к фундаменту, схемой расположения болтов элементов привода к раме и спецификацией 2 листа.
Редуктор в трёх проекциях, чертежи со спецификацией 3 листа.
Колесо червячное
Вал (сталь 45 ГОСТ 1050-88)
Червяк (сталь 20Х ГОСТ 4543-71)
- Привод состоит из электродвигателя и двухступенчатой передачи, включающей редуктор и открытую передачу. Дать характеристику привода и его отдельных передач. Выполнить геометрический расчет передачи редуктора. uред. = 4, аw=125, φ = 0,4 - прямозубая передача.
- Привод состоит из электродвигателя мощностью Р = 10 кВт с угловой скоростью ωдвиг = 100 рад/с и двухступенчатой передачи, включающей редуктор и открытую передачу - ременную, у которой диаметры шкивов: d1 = 100 мм; d2 = 200 мм. Угловая скорость выходного вала ωвых = 10 рад/с. Требуется определить: а) КПД привода; б) передаточное отношение привода и редуктора; в) мощности, угловые скорости и вращающие моменты на всех валах привода
- Привод состоит из электродвигателя мощностью Рдв, кВт, с частотой вращения nдв, об/мин, одноступенчатого зубчатого редуктора и ременной (цепной) передачи. ηзуб =0,96…0,97 – КПД закрытой цилиндрической зубчатой передачи. ηn = 0,99 – КПД одной пары подшипников качения. ηрем = 0,95…0,97 – КПД ременной передачи. ηцеп = 0,94…0,97 - КПД цепной передачи. Определить: 1 Общий кпд передачи; 2 Общее передаточное число; 3 Угловые скорости валов; 4 Вращающие моменты на каждом валу. Вариант 04
