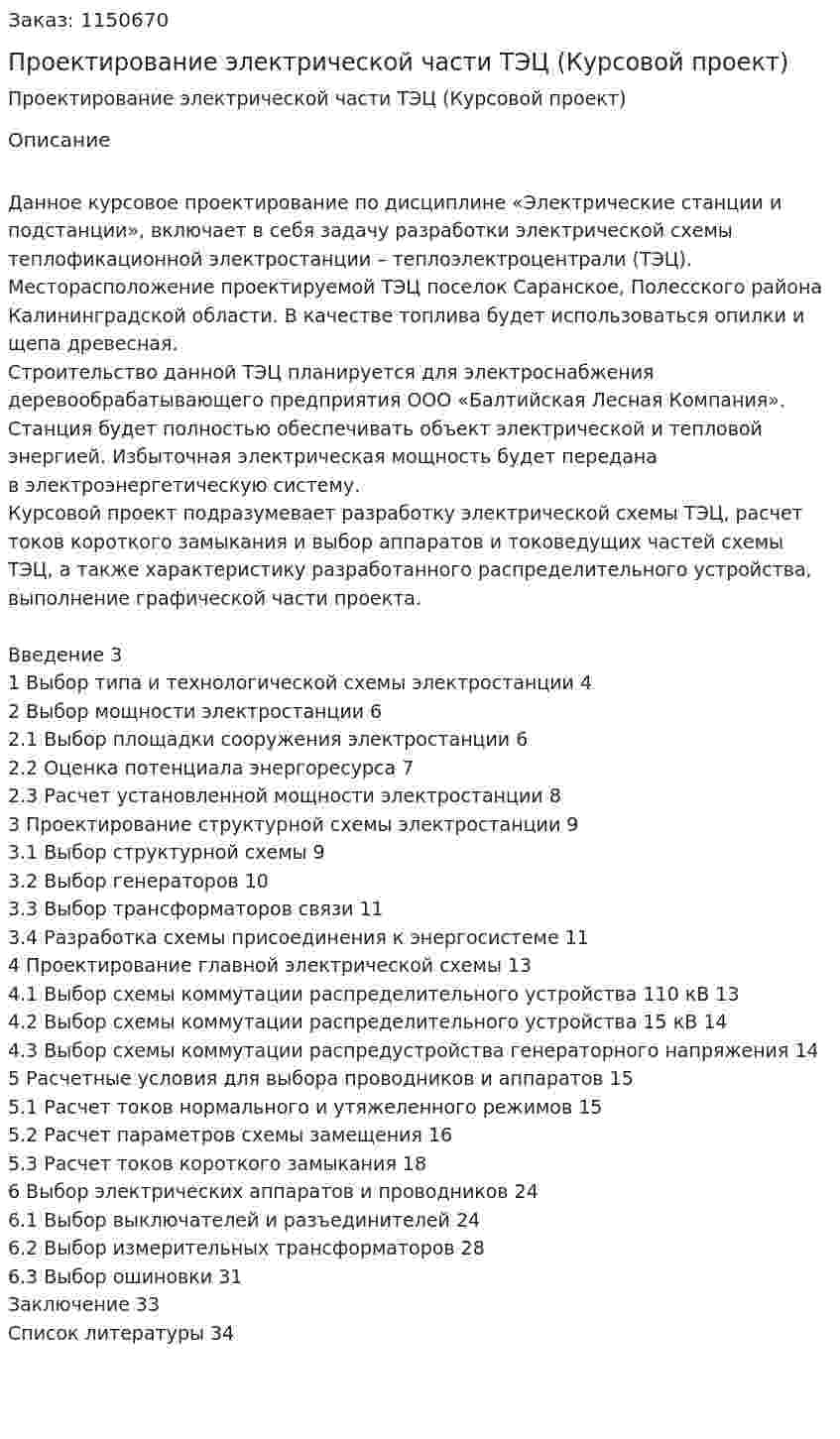

Проектирование электрической части ТЭЦ (Курсовой проект)

Данное курсовое проектирование по дисциплине «Электрические станции и подстанции», включает в себя задачу разработки электрической схемы теплофикационной электростанции – теплоэлектроцентрали (ТЭЦ).
Месторасположение проектируемой ТЭЦ поселок Саранское, Полесского района Калининградской области. В качестве топлива будет использоваться опилки и щепа древесная.
Строительство данной ТЭЦ планируется для электроснабжения деревообрабатывающего предприятия ООО «Балтийская Лесная Компания». Станция будет полностью обеспечивать объект электрической и тепловой энергией. Избыточная электрическая мощность будет передана в электроэнергетическую систему.
Курсовой проект подразумевает разработку электрической схемы ТЭЦ, расчет токов короткого замыкания и выбор аппаратов и токоведущих частей схемы ТЭЦ, а также характеристику разработанного распределительного устройства, выполнение графической части проекта.

Введение 3
1 Выбор типа и технологической схемы электростанции 4
2 Выбор мощности электростанции 6
2.1 Выбор площадки сооружения электростанции 6
2.2 Оценка потенциала энергоресурса 7
2.3 Расчет установленной мощности электростанции 8
3 Проектирование структурной схемы электростанции 9
3.1 Выбор структурной схемы 9
3.2 Выбор генераторов 10
3.3 Выбор трансформаторов связи 11
3.4 Разработка схемы присоединения к энергосистеме 11
4 Проектирование главной электрической схемы 13
4.1 Выбор схемы коммутации распределительного устройства 110 кВ 13
4.2 Выбор схемы коммутации распределительного устройства 15 кВ 14
4.3 Выбор схемы коммутации распредустройства генераторного напряжения 14
5 Расчетные условия для выбора проводников и аппаратов 15
5.1 Расчет токов нормального и утяжеленного режимов 15
5.2 Расчет параметров схемы замещения 16
5.3 Расчет токов короткого замыкания 18
6 Выбор электрических аппаратов и проводников 24
6.1 Выбор выключателей и разъединителей 24
6.2 Выбор измерительных трансформаторов 28
6.3 Выбор ошиновки 31
Заключение 33
Список литературы 34
