Проектирование маломощного источника вторичного электропитания

1. Ознакомиться с теоретическим введением.
2. По заданным параметрам рассчитать параметрический стабилизатор напряжения.
3. Выполнить графический расчет стабилизатора (на миллиметровой бумаге). Сравнить с аналитическим расчетом, сделать вывод.
4. Рассчитать коэффициент стабилизации (рассчитать и выбрать из справочника стабилитрон, резистор).
5. Рассчитать емкостной фильтр (рассчитать емкость конденсатора и выбрать конденсатор из справочника – конденсаторы общего
назначения). Рассчитать коэффициент сглаживания фильтра.
6. Рассчитать и выбрать из справочника выпрямительный диод.
7. Составить спецификацию элементов схемы.
8. Начертить электрическую принципиальную схему разработанного МИВЭ. Элементы схем вычерчивать по ГОСТу.
9. Смоделировать и отладить полученную схему в программе MULTISIM9 (Electronics Work Bench) и проверить
правильность работы схемы (представить в отчете осциллограммы
входного и выходного напряжения).

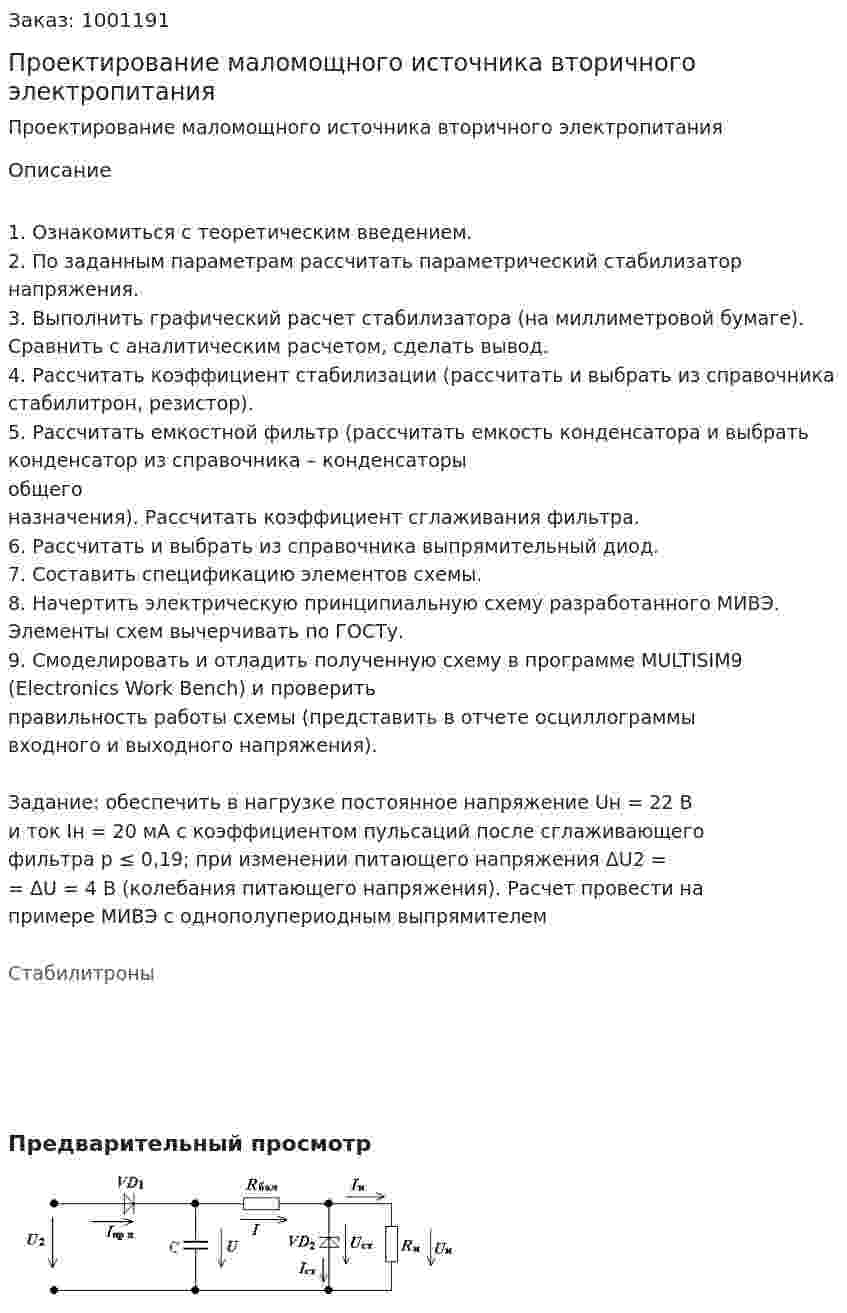

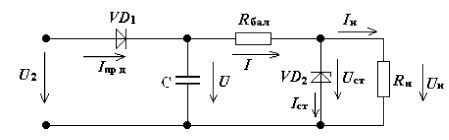

Задание: обеспечить в нагрузке постоянное напряжение Uн = 22 В
и ток Iн = 20 мА с коэффициентом пульсаций после сглаживающего
фильтра p ≤ 0,19; при изменении питающего напряжения ΔU2 =
= ΔU = 4 В (колебания питающего напряжения). Расчет провести на
примере МИВЭ с однополупериодным выпрямителем
